一招看懂電氣原理圖，走遍天下也不怕

返回列表 來源：得潤電氣查看手機網址
掃一掃!一招看懂電氣原理圖，走遍天下也不怕掃一掃!
瀏覽：-發布日期：2019-09-10 15:28【大 中 小】
電氣原理圖是用來表明設備電氣的工作原理及各電器元件的作用，相互之間的關系的一種表示方式。 運用電氣原理圖的方法和技巧，對于分析電氣線路，排除電路故障、程序編寫是十分有益的。電氣原理圖一般由主電路、控制電路、保護、配電電路等幾部分組成。


要想看電氣原理圖要先清楚其中的電氣原理及其符號所表示的含義。看原理圖先看主電路，再看控制電路。
對于控制電路要熟悉典型控制電路?？刂齐娐房刂齐娐芬话闶怯砷_關、按鈕、信號指示、接觸器、繼電器的線圈和各種輔助觸點構成，無論簡單或復雜的控制電路，一般均是由各種典型電路(如延時電路、聯鎖電路、順控電路等)組合而成，用以控制主電路中受控設備的“起動”、“運行”、“停止”使主電路中的設備按設計工藝的要求正常工作。



對于復雜的控制電路，分割成若干個局部控制電路，然后與典型電路相對照，逐步分析。

各種電氣原理圖都是由各種不同的電路，如主電路，輔助電路以及各種電氣設備圖形符號和文字組成的。圖中的每個圖形符號，文字符號都有著不同的含義，必須在看圖前加以了解和掌握。
電氣原理圖一般分為主回路和輔助回路兩大部分。輔助回路的作用就是控制主回路，而主回路中一般通過大電流，所以它主要是用來控制回路中大功率或主要用電設備。

主電路是供給某些電氣設備電源的，它受輔助電路的控制，而輔助電路是供給控制電器電源用的，也是控制主電路動作的電路。圖中每個圖形和符號都標志著各種電氣設備,組件的名稱和作用，掌握了圖中的設備和組件的名稱及作用后，便可看圖了。
通常，在熟記電氣圖形符號的基礎上就可以閱讀電氣原理圖。看圖時，首先看主回路，其次看輔助回路,最后看照明、信號、保護等回路。


看主回路的步驟：①、看這個主回路是為什么用電設備服務的 (如電動機、電爐等），它們的用途和工作特點。

例如：電動機的起動方式，有無正、反轉，調速和制動等要求。
②、看主回路中的用電設備是用什么電器控制的

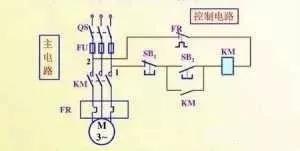

③、看主回路中其它的電器，并且了解它們起什么作用。圖中QS是電源開關，用以控制電源；FU是熔斷器，作為短路保護裝置。FR是熱繼電器，作為過載保護裝置。

④、看電源，要了解主回路的電源電壓是380伏還是220伏。
看輔助回路的步驟:①、看電源。首先要看清電源是什么電源，是直流的還是交流的，其次要看清電源是從何處接來，電壓有多大。通常，從主回路的兩根相線上接來的電源，其線電壓為 380伏，從主回路的一根相線和-根地線上接來的電源，其相電壓為220伏。


此外，從變壓器上接來的電源電壓有127伏、36伏、24伏或6.3伏等幾種。在圖中，輔助回路的電源線從主回路的兩根相線上接來，其電壓為380伏。


②、根據輔助回路的回路研究主回路的動作情況。在回路圖中，輔助回路不要胡子眉毛一把抓，先從小的回路看起，把每一個小回路的功能了解清楚。最后，再來看大的回路，你會發現之前稀里糊涂的原理你已經知道大半，剩下的就是把它們的功能組合起來，并了解其中制約的關系。


在圖片中，輔助回路只有一條回路。按下起動按鈕，接通斷開的回路，電流進入接觸器的線圈KM,主回路中的主觸頭閉合，于是電動機通電運轉。按下停止按鈕，回路斷開，KM斷電，接觸器釋放，主觸頭斷開，于是電動機被斷電而停止。這就是開關(或按鈕)—接觸器（或繼電器)—電動機的控制方式，這也是"起保停"的基本形式。
③、研究電器之間的相互聯系，回路中的所有電器都是相互聯系、相互制約的。有時用甲電器去控制乙電器，甚至用乙電器再去控制丙電器，在閱讀回路圖時應仔細査明它們之間的相互聯系。

看其他回路。其他回路是指照明、信號、保護等回路，這些回路-般比較簡單，只要看清它們的線路走向、回路的來龍去脈即可。

通常，每一用電設備都有不同的電氣控制回路，但任一控制回路都是由一些單元線路（即基本環節)組成的。因此，閱圖時,可以逐步分析各個基本環節，然后再綜合起來，全面分析。如果回路比較復雜，可以先看簡單的部分，后看復雜的部分。

安徽得潤電氣技術有限公司做為一家主要生產高低壓開關柜、電容補償柜、PLC控制柜的廠家，制作電氣原理圖是我們每一位技術人員不可缺少的技能，只有通過準確、清晰的電氣原理圖才能生產出高質量的電氣成套設備產品。
