施耐德Blokset低壓柜是施耐德一款低壓授權柜，這幾年里，在低壓開關柜行業中越來越得到業主的青睞。但是，施耐德Blokset低壓柜與國產低壓柜還是有很大的區別。下面得潤電氣告訴您在設計施耐德Blokset低壓柜時需要注意哪些細節？

一、柜型分類：

D型：固定式

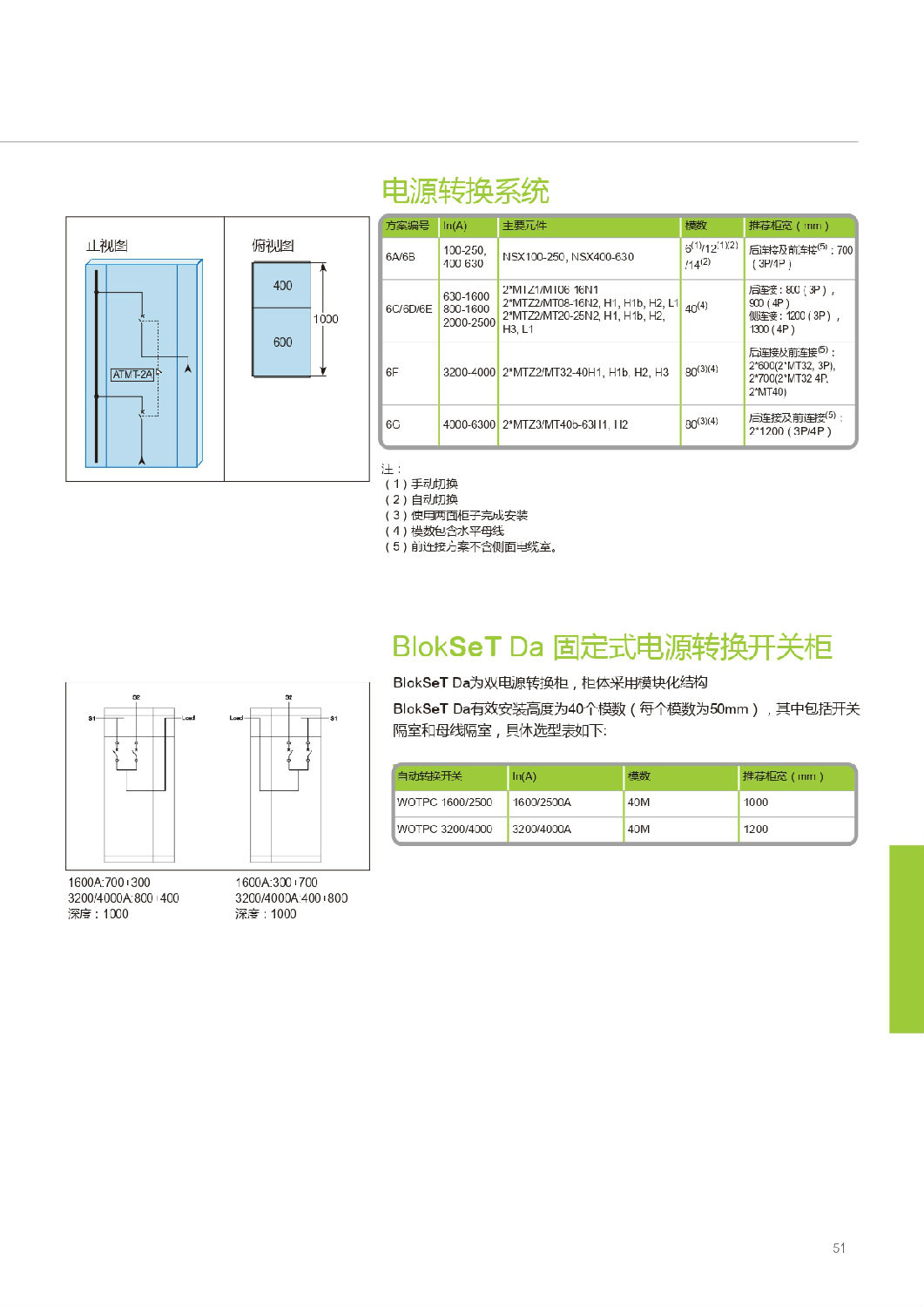

Da型：雙電源柜

Dc型：電容補償柜

Mx型：抽屜柜或抽屜混裝柜

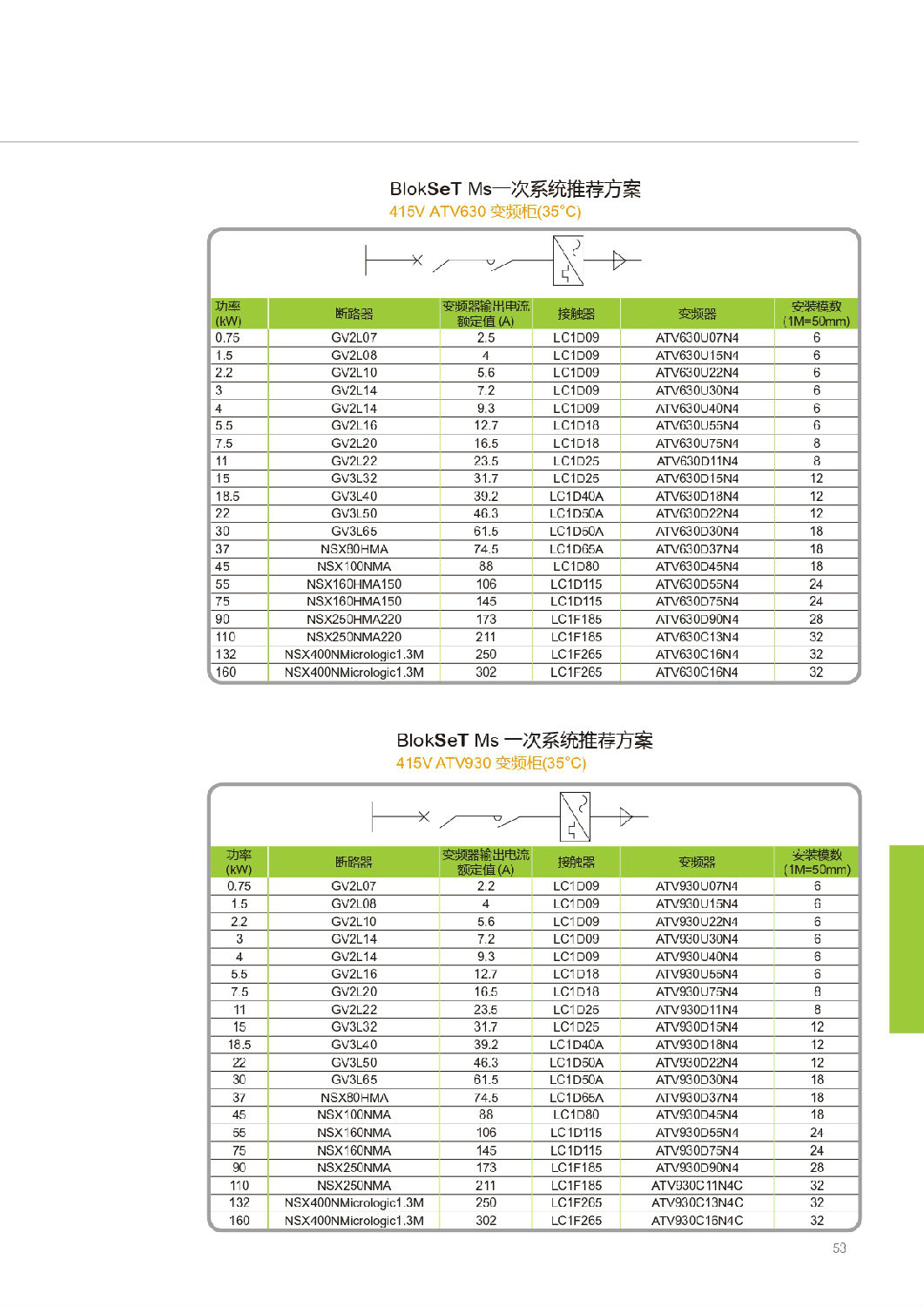

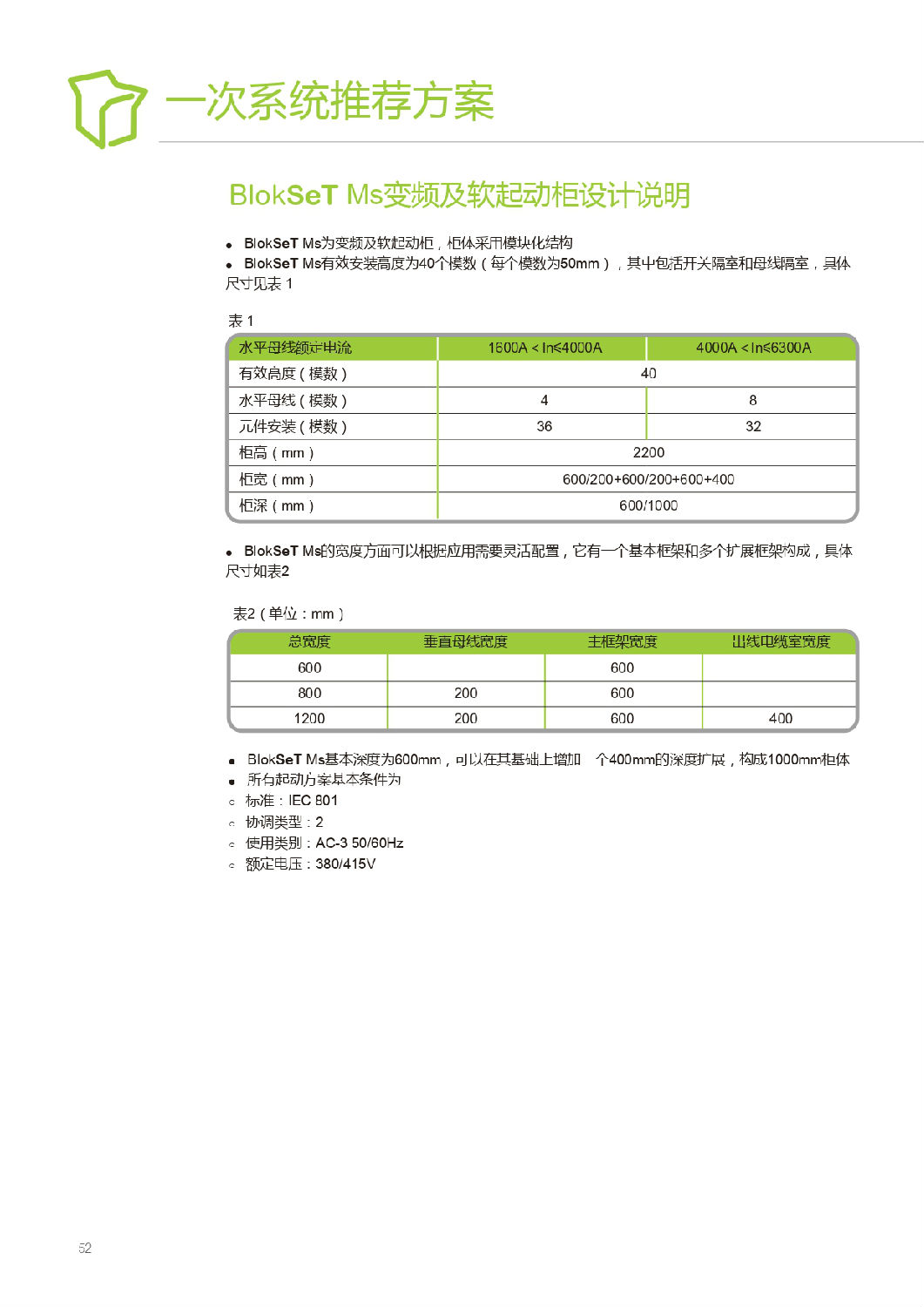

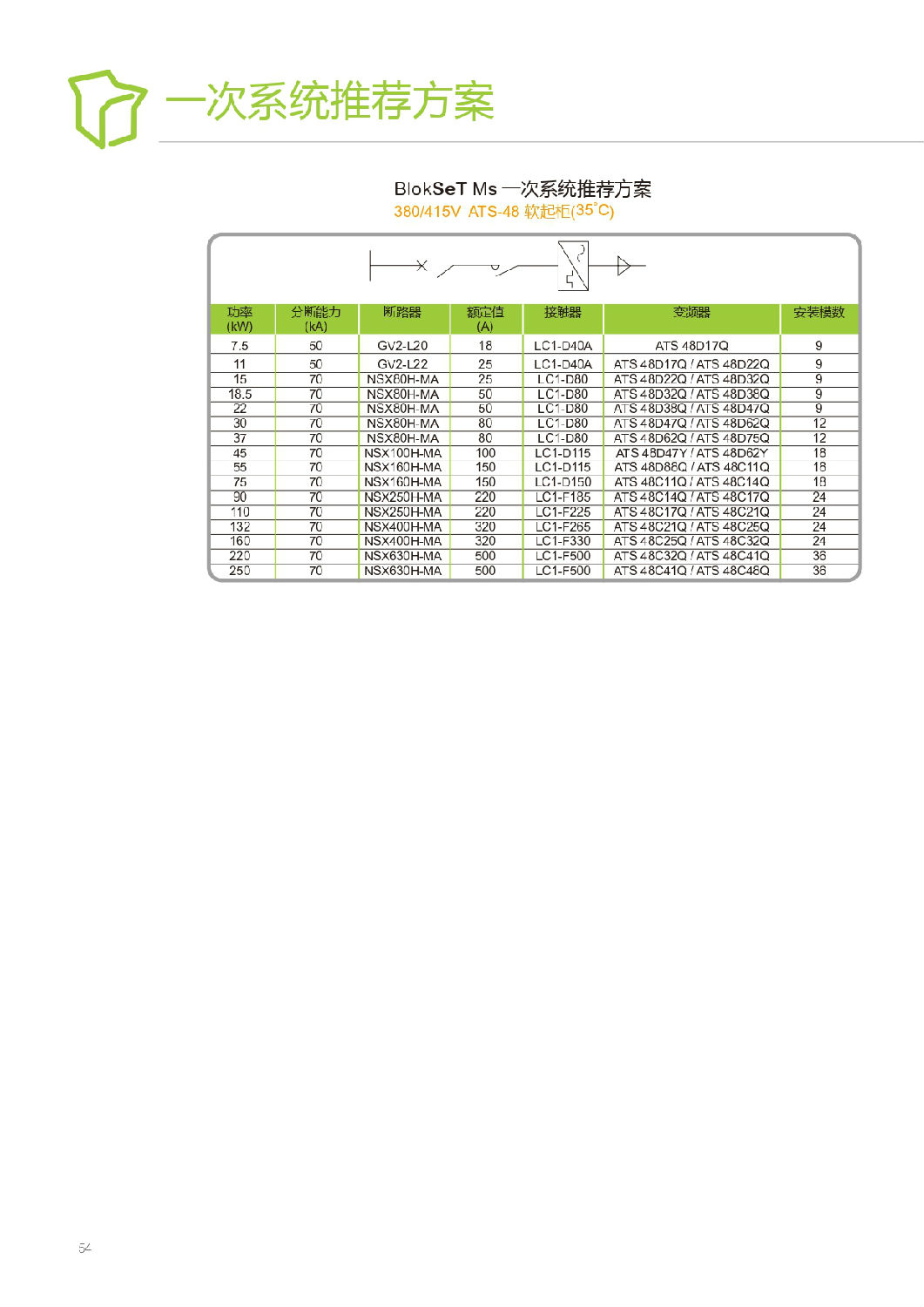

Ms型：變頻器和軟啟動柜

二、技術參數：

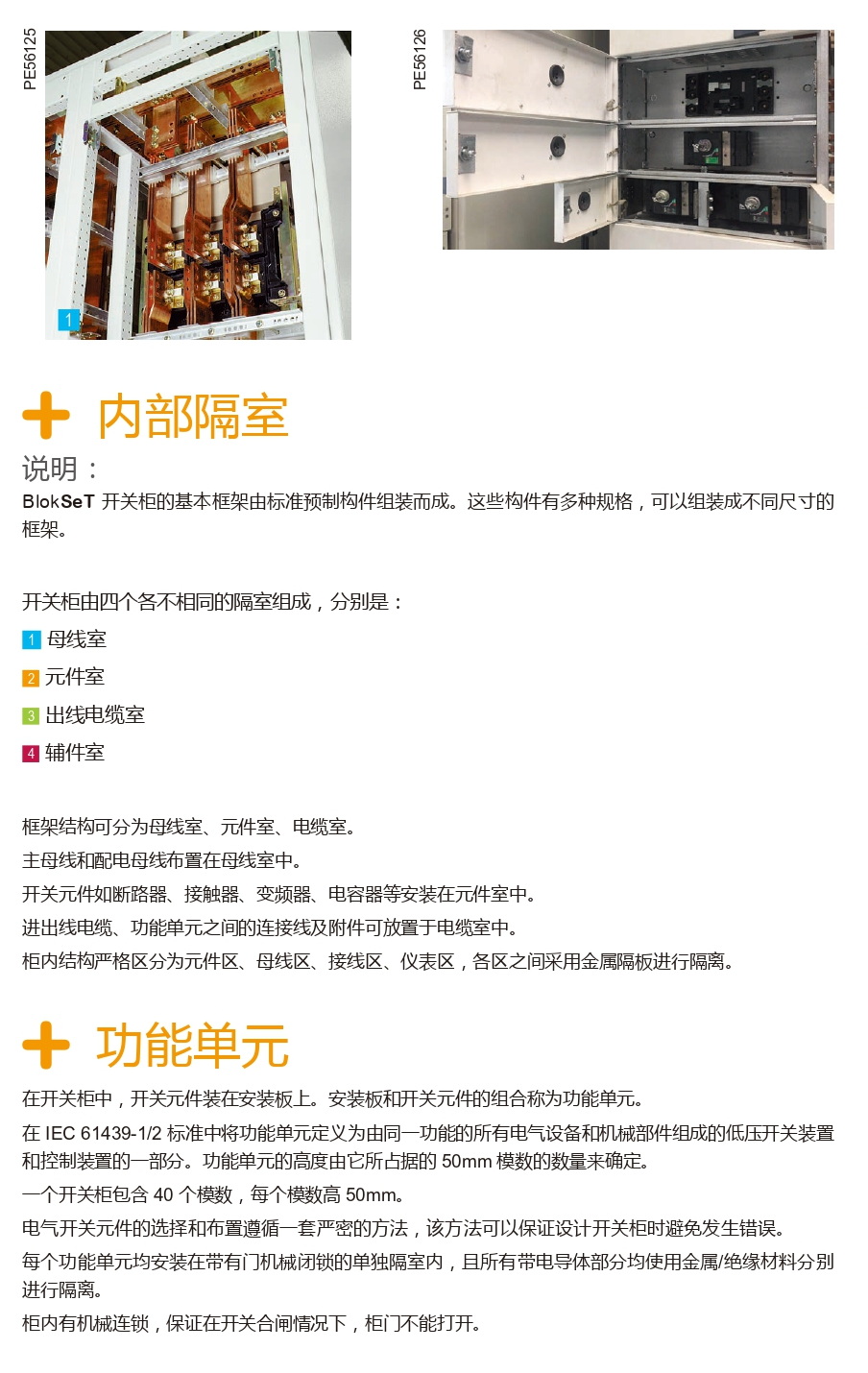

三、框架結構及母線設計：

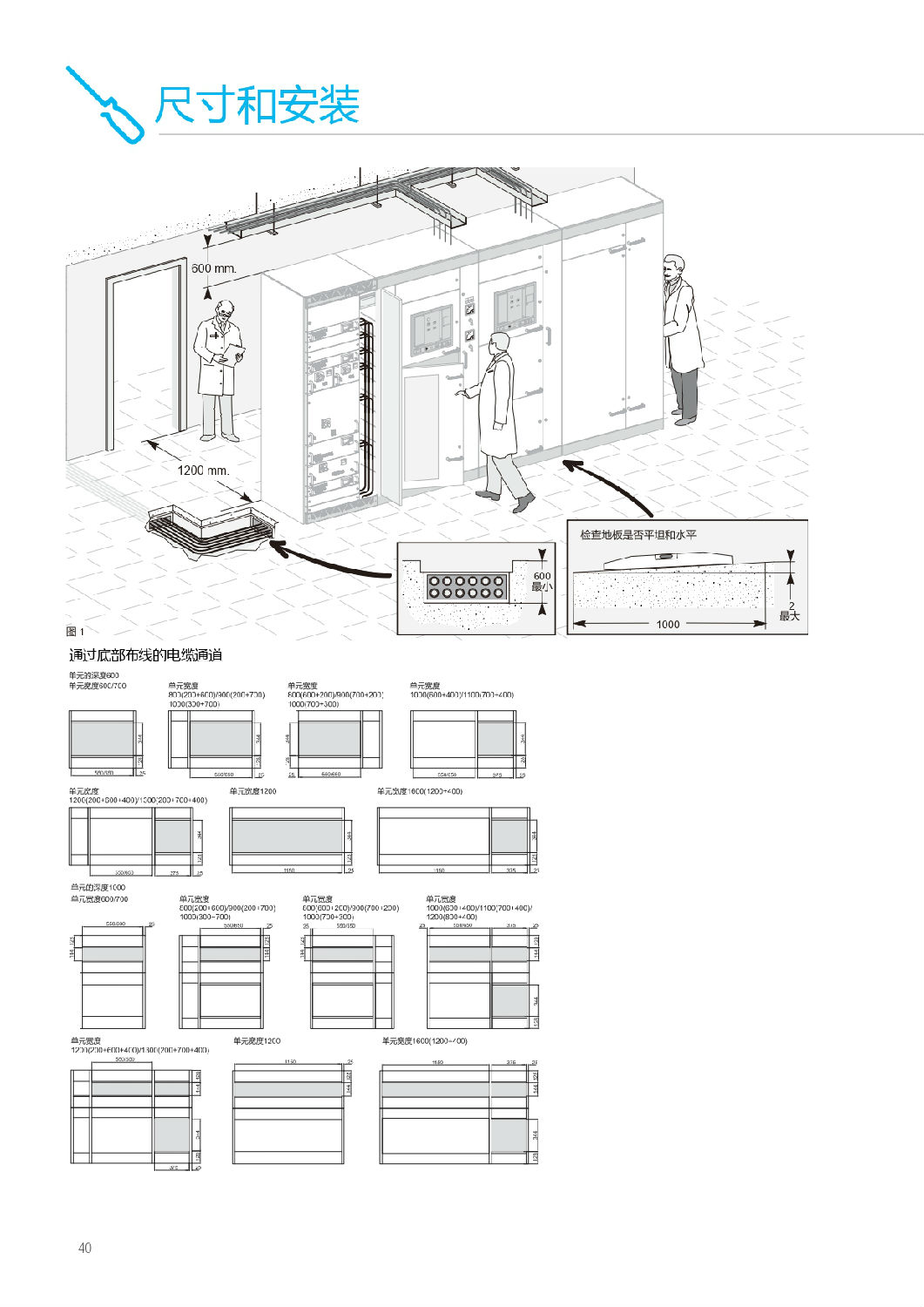

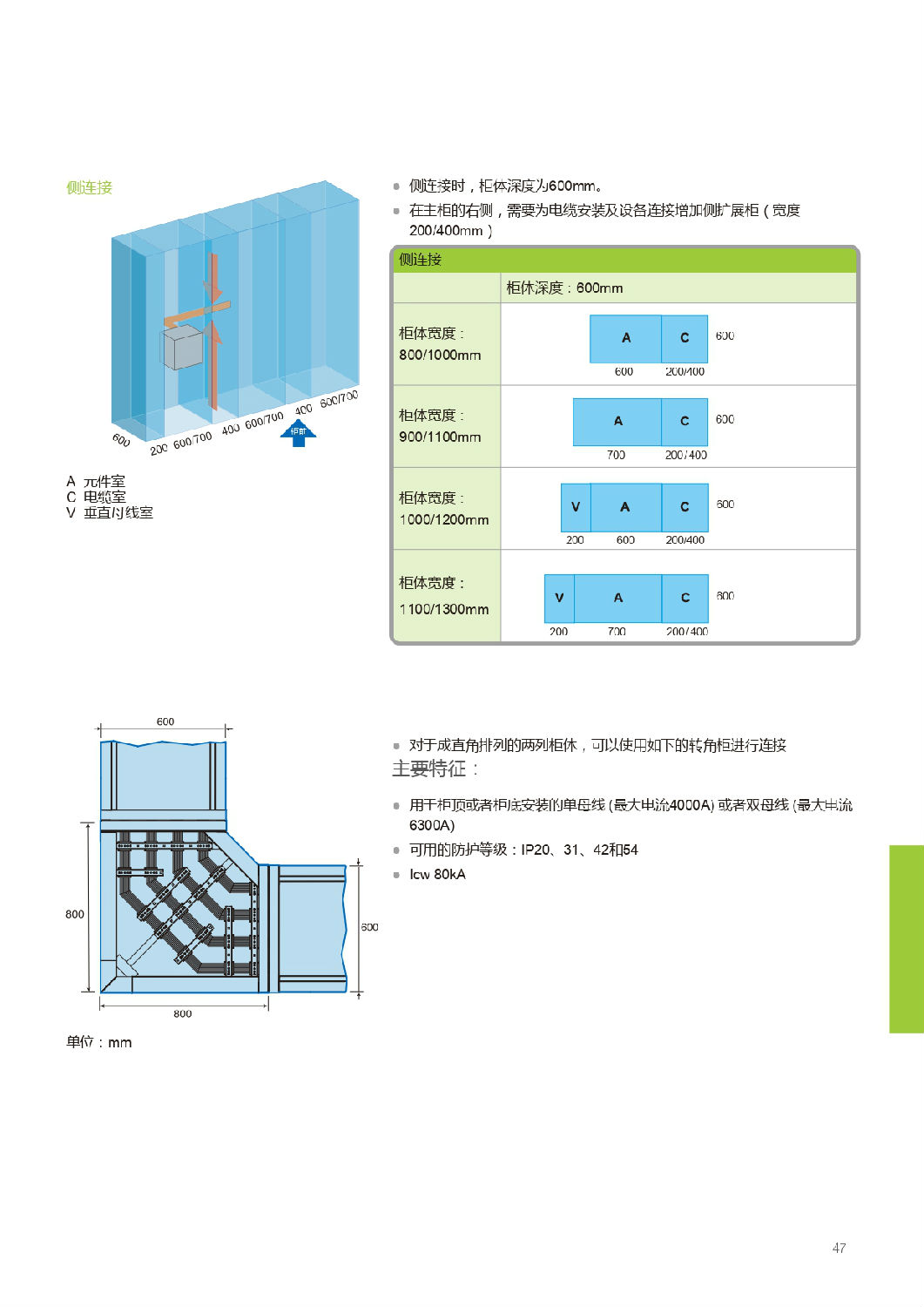

四、尺寸和安裝：

• BlokSeT低壓柜安裝現場必須干凈。地面必須平坦并且水平偏差不超過2mm。

• 至少保留120mm的可用空間，以便開啟柜門和操作員檢修。

• 在BlokSeT低壓柜頂部至少保留600mm的可用空間。

• 電纜布線的兩種選擇:通過設計底部的槽。深度必須至少為600mm，才能保證電纜的彎曲半徑或通過活地板下方。在該情況下，必須在地板中鉆孔以便進行電纜布線。




•

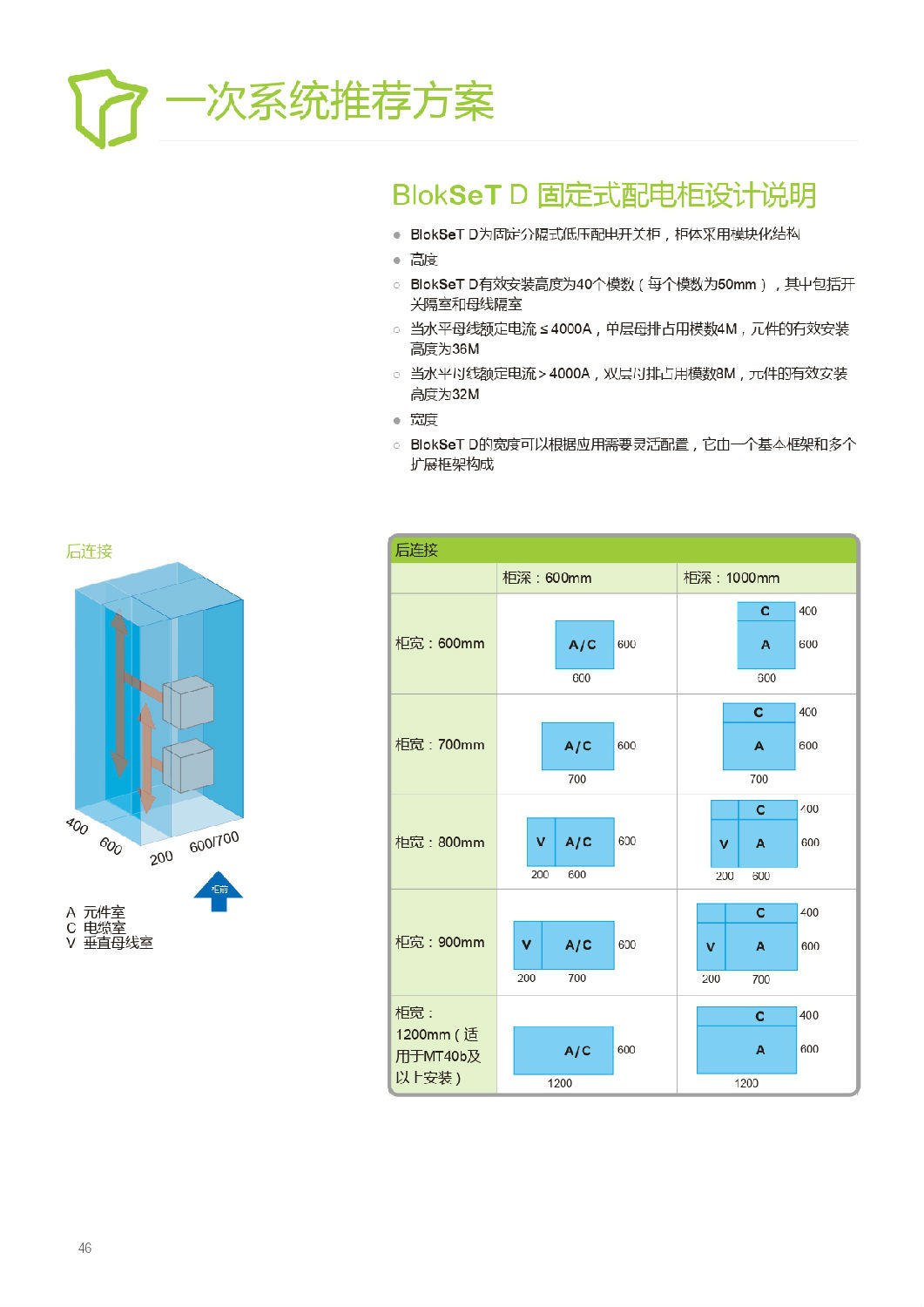

五、設計說明：

總之，在設計施耐德BlokSeT低壓柜時要注意，柜型尺寸、柜型結構和母排尺寸、功能這幾點就可以了。如果您還需要了解更多知識，可以聯系得潤電氣。
