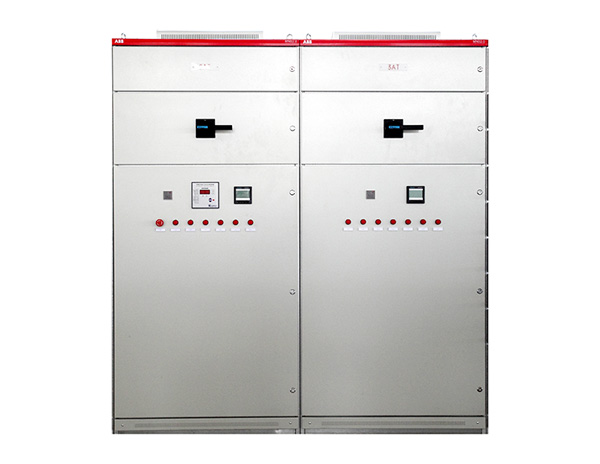

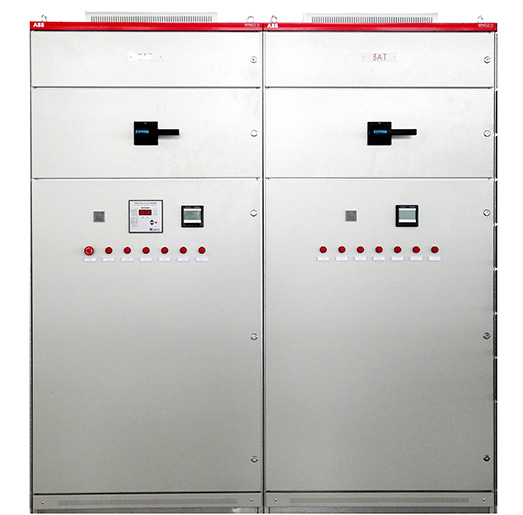

MSCLA低壓無功自動補償裝置

一.產品概述

MSCLA型低壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器1kV及以下母線的電容器組，提供相應的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，從而降低線路損耗，提高變壓器傳輸容量，提高整體的電力傳輸效率。同時具有負荷監測功能，對電網運行狀況進行實時監測，實現無功補償和配電監測二合一。該系列低壓無功自動補償裝置是本公司的主導產品之一，具有成熟的設計水平和生產工藝。

   裝置由并聯電容器、串聯電抗器、避雷器、投切設備、控制和保護裝置等組成。主要應用于1kV及以下負荷波動較大的交流電力系統中。

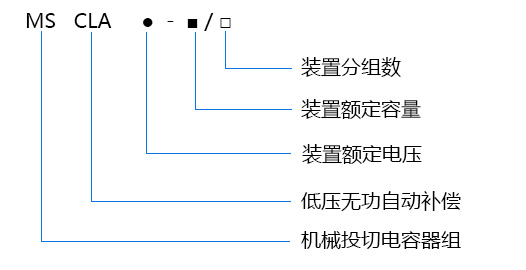

二.產品型號及其含義

三.電氣原理圖

QF：斷路器

SC：接觸器、復合開關或可控硅

FV：氧化鋅避雷器

TA：電流互感器

FU：熔斷器

L：鐵芯串聯電抗器

C：并聯電力電容器

PFC：無功功率控制器

四.產品特色

毎套裝置各種工況都要進行諧振校驗，選擇單組容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤?，以避開諧振條件，確保裝置在各種工況下都能安全運行；

裝置采用先進的無功功率控制器，綜合型采樣，具有最先進的可編程投切模式（1: 1: 1: 1，1: 2: 2: 3，1: 2: 3:4…… ……）滿足在各種條件及環境中最佳的無功補償效果，功能強大，抗干擾能力強，在諧波畸變較大的電網環境中可正常工作，同時具備諧波超限等警訊功能，可根據用戶要求配備RS232/485通訊接口，可將整個裝置的運行數據上傳至監控系統

除采用熔斷器作為單臺電容器的過流保護外，還設有欠流報警并切除步進電容器、過壓報警并切除步進電容器、溫度60℃報警70℃并切除步進電容器、諧波崎變率超過設置值報警并切除步進電容器等完善的保護系統，可使裝置長期穩定運行；裝置除具有以上保護功能外，還帶有以下報警功能：過流報警、失壓報警、全投入仍低于COS∮設置值報警、錯誤COS∮值報警、電容器電容量低于額定值70%時報警；

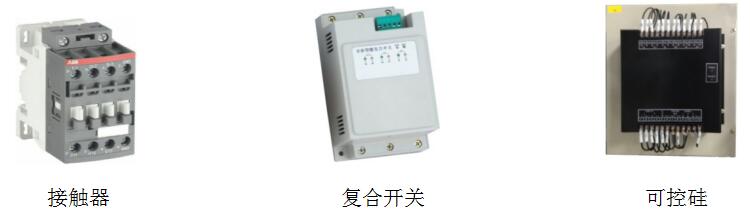

投切開關可由接觸器更換為閘管、接觸器復合開關，實現過零無涌流投切，觸點不燒結，能耗小，無諧波注入，保證投切開關的使用壽命；

對于不平衡的系統，可實現分相補償，可避免補償過程中所產生的某一相過、欠補償?shù)谋锥?，可減少對整個電網的運行帶來危害。

五.正常使用條件

最高運行電壓≤1.1Un;

最大過載電流≤1.31 n;

周圍環境溫度-25~+45℃；

室內相對濕度不超過90%(溫度為25℃時)；

安裝地點海拔高度不超過2000m;沒有劇烈的振動，垂直傾斜度不超過5度；

沒有導電性塵埃、火災、爆炸危險；沒有足以腐蝕金屬和破壞絕緣的氣體。

六.產品規格、型號、參數、柜體尺寸

說明：

1.每組容量最大做到30kvar(可控硅投切60kvar)；

2.分組容量和數量可根據用戶要求設計（但必須校驗諧振容量）；

3.電抗器的電抗率一般選配6~7%，但如果任意組合的容量在諧振放大區的，則為其中幾組電容器組選擇合適的電抗率，以避開諧振條件；

4.總?cè)萘看笥?20kvar時，只能采用可控硅投切，每臺柜不超過6步投切。

七.訂貨須知

用戶訂貨時，須提供如下資料數據；

1．產品型號及參數；

2．補償容量，分組數及分組容量；

3．系統和負載的性質、大小、阻抗特性；

4．裝置接入點的系統電壓，系統主接線；

　　5．系統的運行方式，各運行方式下的最大與最小短路容量。
