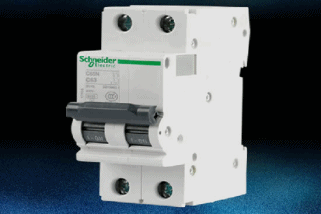

空氣開關，又名空氣斷路器，是斷路器的一種。是一種只要電路中電流超過額定電流就會自動斷開的開關?？諝忾_(kāi)關是低壓配電網絡和電力拖動系統中非常重要的一種電器，它集控制和多種保護功能于一身。除能完成接觸和分?jǐn)嚯娐吠?，尚能?duì)電路或電氣設備發生的短路、嚴重過載及欠電壓等進行保護，同時也可以用于不頻繁地啟動電動機。

空氣開關是每個人家里必用的東西，但是你到五金店一看，大大小小的開關插座多了去，讓人眼花繚亂。怎么選呢？

工作原理

編輯

脫扣方式有熱動、電磁和復式脫扣3種。

當線路發生一般性過載時，過載電流雖不能使電磁脫扣器動作，但能使熱元件產生一定熱量，促使雙金屬片受熱向上彎曲，推動杠桿使搭鉤與鎖扣脫開，將主觸頭分?jǐn)?，切斷電源。?dāng)線路發生短路或嚴重過載電流時，短路電流超過瞬時脫扣整定電流值，電磁脫扣器產生足夠大的吸力，將銜鐵吸合并撞擊杠桿，使搭鉤繞轉軸座向上轉動與鎖扣脫開，鎖扣在反力彈簧的作用下將三副主觸頭分?jǐn)?，切斷電源?/div>

圖10 原理圖

開關的脫扣機構是一套連桿裝置。當主觸點通過操作機構閉合后，就被鎖鉤鎖在合閘的位置。如果電路中發生故障，則有關的脫扣器將產生作用使脫扣機構中的鎖鉤脫開，于是主觸點在釋放彈簧的作用下迅速分?jǐn)?。按照保護作用的不同，脫扣器可以分為過電流脫扣器及失壓脫扣器等類型

空開有各種字母型號，這些字母代表什么意思呢？

總的來講：D代表動力，C代表脫扣電流，即起跳電流。

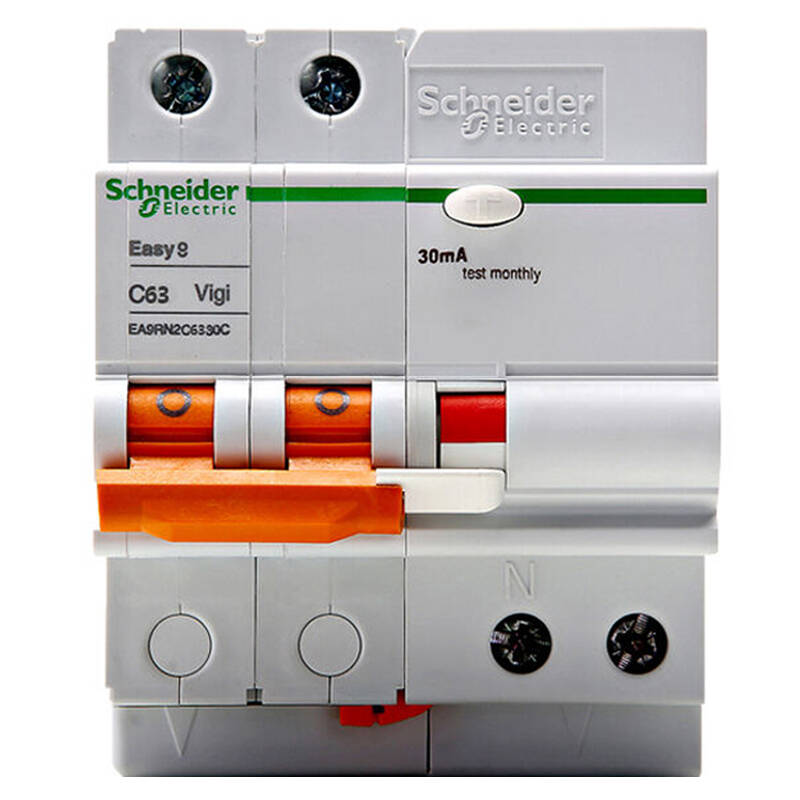

一、家用空開基本上是DZ，自帶漏電保護，常見的有以下型號/規格：C16、 C25、C32、C40、C60、C80、C100、C120等規格。
二、工業上空開一般用DW和DZ代表型號。有20，32，50，63，80，100，125，160，250，400，600，800，1000...(單位A)。

解釋?zhuān)?/span>

例如：C32表示起跳電流為32安，一般安裝6500W熱水器用C32

安裝7500W、8500W熱水器要用C40的空開。

再講一個具體的型號：如DZ47-60A C25

DZ47---系列微型斷路器（還有很多系列，基本都是廠家命名的）

LE-----帶漏電脫扣功能 60-----框架等級為60A

C------瞬時脫扣過流倍數按照明類，如5~7或7~10倍，D為動力型10~14倍

下面我們講一下具體應用中應該選擇什么型號的空開？

2、DZ10系列：適用于交流50HZ、380V或直流220V及以下的電路中。
3、DZ12系列：適用于交流50HZ單相230V電路中，主要裝在賓館、公寓、高層建筑、廣場、航空港、火車站等照明配電箱中。
4、DZ15系列：適用于交流50HZ、額定電壓380V、額定電流63A的電路中。
5、DZ20系列：適用于交流50HZ，額定絕緣電壓660V，額定電壓380V及以下，其額定電流至1250A。

6、DZ47系列：適用于交流50HZ/60HZ，額定工作電壓為240V/415V及以下，額定電流至60A的電路中。
7、DW15系列：適用于交流50HZ、額定電壓至440V，額定工作電壓至1140V、80V的配電網絡中。
8、SCML系列：適用于交流50HZ、60HZ、500V及以下的電路中。
9、DW10系列：適用于交流50HZ、額定電壓至440V的電氣線路中。
10、AC30系列：適用于模數化終端組合電氣的配套電器元件，也可以裝與其他成套電器箱內，對用電設備進行插接。
11、H系列：適用于額定電流600A及以下，交流50HZ、額定工作電壓690V及以下，直流230V及以下一般作陪電泳，定額電流225A及以下的空氣開關，可分別作為線路和不頻繁轉換及電動機的不頻繁起動之用。

在正常情況下，過電流脫扣器的銜鐵是釋放著的；一旦發生嚴重過載或短路故障時，與主電路串聯的線圈就將產生較強的電磁吸力把銜鐵往下吸引而頂開鎖鉤，使主觸點斷開。欠壓脫扣器的工作恰恰相反，在電壓正常時，電磁吸力吸住銜鐵，主觸點才得以閉合。一旦電壓嚴重下降或斷電時，銜鐵就被釋放而使主觸點斷開。當電源電壓恢復正常時，必須重新合閘后才能工作，實現了失壓保護。

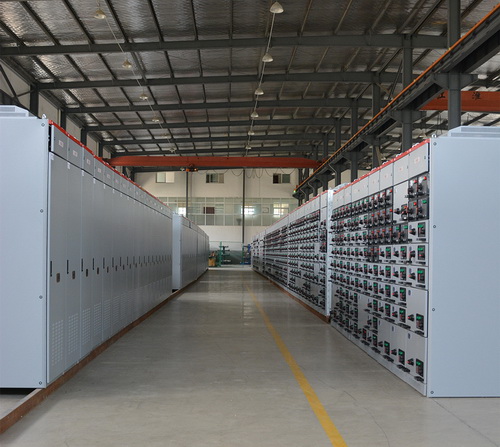

安徽得潤電氣技術有限公司是一家主要研發、設計、生產高低壓開關柜等電氣成套設備廠家，經常會使用到空氣開關，所以對空氣開關也是非常了解，如果您在使用中遇到問題，可以告知我們，我們有十幾年的技術工程師解決您的問題。
