生產中遇到帶有非標準配電柜的項目,我們新員工總是毫無頭緒的不知該如何著手工作，下面得潤電氣車間主任分享一下對該柜型及其它柜型的一些基礎知識；

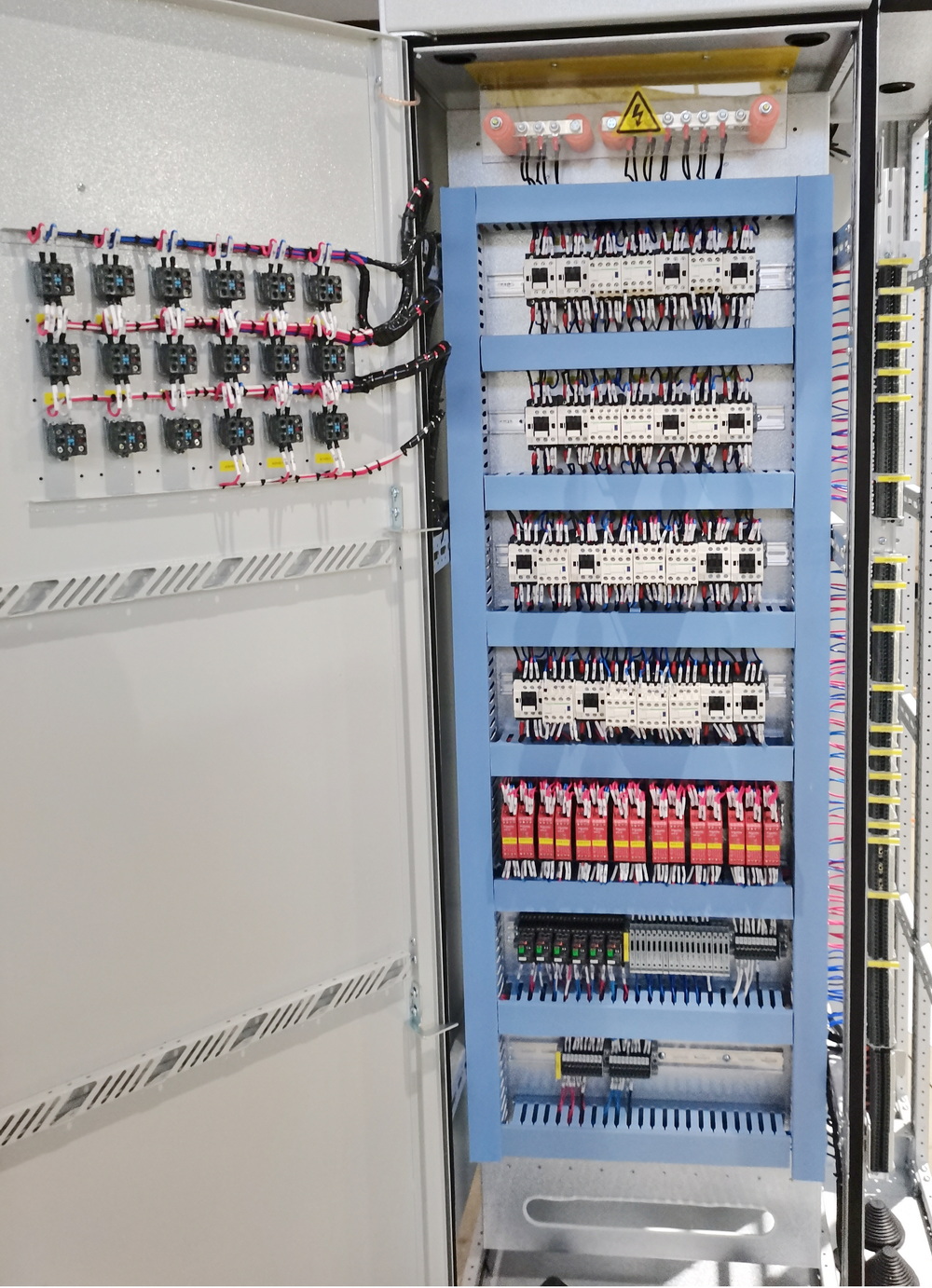

MNS2.0非標柜（低壓控制柜）

元器件安裝

* 所有元器件應按制造廠規定的安裝條件進行安裝。

* 組裝前首先看明圖紙及技術要求。

* 檢查產品型號、元器件型號、規格、數量等與圖紙是否相符。

* 檢查元器件有無損壞。

* 必須按圖安裝 (如果有圖）。

* 元器件組裝順序應從板前視，由左至右，由上至下。

* 同一型號產品應保證組裝一致性。

面板、門板上的元件中心線的高度應符合規定。

* 組裝產品應符合以下條件：

? 操作方便

元器件在操作時，不應受到空間的防礙，不應有觸及帶電體的可能。

? 維修容易

能夠較方便地更換元器件及維修連線。

? 保證一、二次線的安裝距離。

1) 組裝所用緊固件及金屬零部件均應有防護層，對螺釘過孔、邊緣及表面的毛刺、尖鋒應打磨平整后再涂敷導電膏。

2) 對于螺栓的緊固應選擇適當?shù)墓ぞ?，不得破壞緊固件的防護層，并注意相應的扭距。

3) 對于發熱元件 (例如管形電阻、散熱片等) 的安裝應考慮其散熱情況，安裝距離應符合元件規定。額定功率為75W 及以上的管形電阻器應橫裝，不得垂直地面豎向安裝。

4) 所有電器元件及附件，均應固定安裝在支架或底板上，不得懸吊在電器及連線 上。

5) 標號應完整、清晰、牢固。標號粘貼位置應明確、醒目。

6) 安裝于面板、門板上的元件、其標號應粘貼于面板及門板背面元件下方，如下方無位置時可貼于左方，但粘貼位置盡可能一致。

7) 保護接地連續性

? 保護接地連續性利用有效接線來保證。

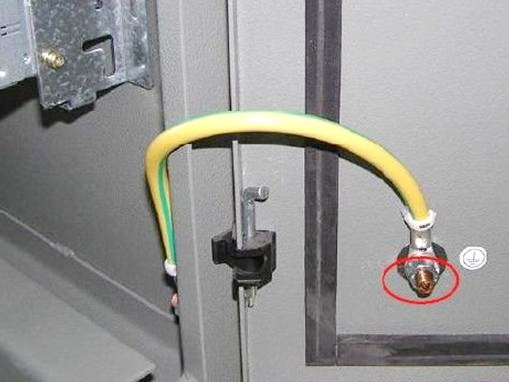

? 柜內任意兩個金屬部件通過螺釘連接時如有絕緣層均應采用相應規格的接地墊圈并注意將墊圈齒面接觸零部件表面（紅圈處），或者破壞絕緣層。

8) 將母線、元件上預留給客戶接線用得螺栓擰緊。（防止運輸途中搖晃松動、脫落）

以上是我對MNS2.0非標柜型及其它柜型的基礎裝配知識，希望能夠幫助大家可以熟悉并用在實踐當中，同時也感謝對裝配工作感興趣的領導及同事給出多一些的建議和意見！
