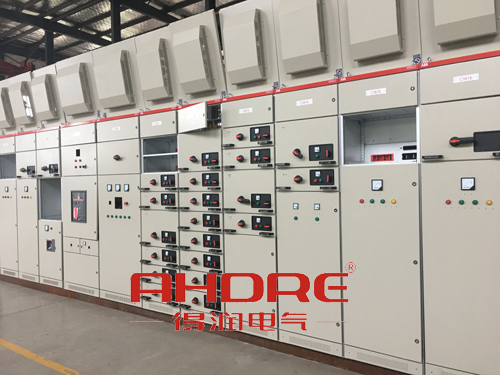

由于電氣設備關系到這個危險系數很高的“電老虎”，人人都怕它“發威”。因此業主選購成套開關柜前都需要充分了解其主要電路結構。今天得潤電氣來為您揭開成套低壓開關柜的面紗，帶您了解它的電路組成。成套低壓開關柜：是由一個或多個低壓開關設備和相應的控制、測量、信號、保護、調節等電氣設備，以及所有內部的電氣、機械的相互連接和結構部件組裝成的一種組合體，稱為低壓成套開關設備，也稱低壓開關柜。


得潤電氣小編在介紹各種低壓開關柜之前，為您先把開關柜中的主電路和輔助電路，分別進行介紹。發電廠和變、配電所的電氣設備，通常分為一次設備和二次設備兩大類。擔負生產、輸送和分配電能的電氣設備，如發電機、變壓器、隔離開關、斷路器、電流和電壓互感器、高壓負荷開關、高壓熔斷器、電抗器、毋線、電力電纜、避雷器和移相電容器等，稱為一次設備或一次元件。用國家有關標準規定的文字和圖形符號將一次設備按其作用依次連接而成的電路，稱為一次回路。由于一次設備是強電設備，是輸配電系統中的主要設備，所以一次回路又稱主電路或主接線。

　　用來控制、測量、指示和保護一次設備正常運行的電氣設備，如各種低壓開關、低壓熔斷器、接觸器、繼電器、電工測量?jī)x表、信號器具和遠動裝置等，稱為二次設備或二次元件。用規定的文字和圖形符號將二次設備按其作用連接而成的電路，稱為二次回路或二次接線，一也稱作輔助電路或控制電路。當然，在輔助電路里出現的元件，有的也可以出現在主電路中，如交流接觸器、熔斷器等。

閱讀完以上的低壓開關柜的電路介紹，您還有什么疑問的話歡迎致電得潤電氣400-0551-777為您進行一對一的解答。
