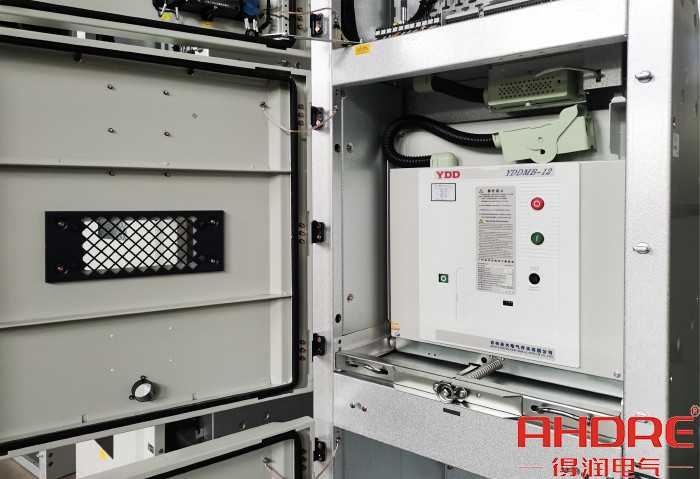

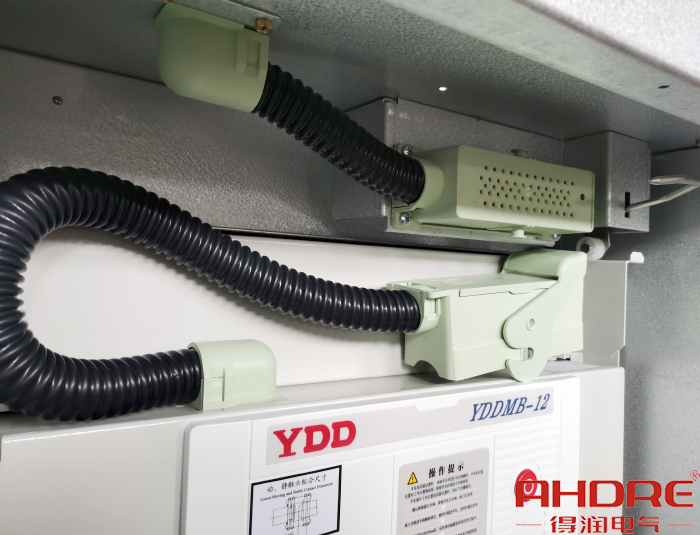

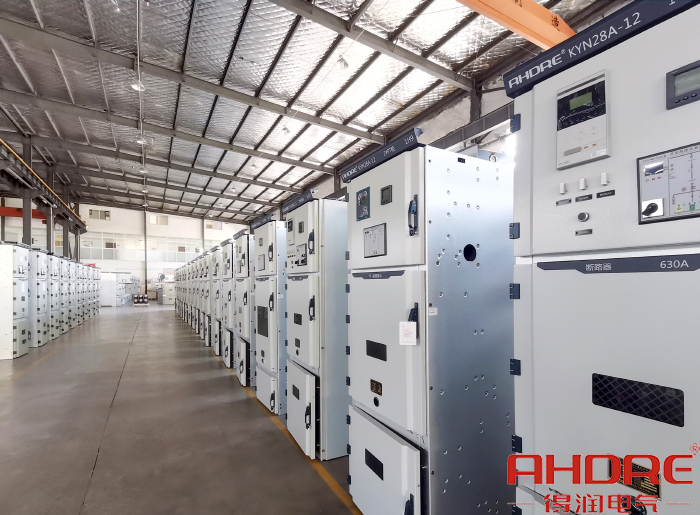

在高壓開關柜設備中，柜內會設計專門的斷路器隔室，其作用是能夠關合、承載、開斷正常條件下電流，并能關合、在規定的時間內承載、開斷異常條件下的電流。高壓斷路器一般由開斷元件、支持絕緣件、傳動元件、操作機構、基座等部分組成，其中操作機構是為開端元件分合閘操作提供能量，并實現各種規定的操作。操作機構的種類市場上是很多，其作用又是不盡相同的。

按照操作機構使用能源的不同，其分類和特點如下：

1、手動操作機構：人工操動操作桿，使操作機構完成分、合閘操作。這種機構只能就地操作，不能實現遠動和自動重合，合閘速度慢，只宜用于小容量開關（如負荷開關和 10 干伏線路開關）。

2、重錘操作機構：利用人力或電動機將重錘提升到一定高度，借助重錘落下時的動能使操作機構動作。

3、電磁操作機構：利用電流通過電磁線圈產生對鐵芯的吸力，使操作機構完成分、合閘操作。這種操作機構結構簡單，可以實現集中控制和自動重合。但力能較小，多用于 35 千伏及以下斷路器。

4、彈簧操作機構：利用人力或電動機拉伸或壓縮強力彈簧，使彈簧儲能，借助彈簧釋放的能量，驅動操作機構動作。彈簧儲能只需要 1.5 千瓦電動機，合、分閘電磁鐵消耗的電能很小，并且合、分閘速度較快，常用于 110 千伏及以下斷路器。

5、氣動操作機構：利用壓縮空氣推動氣缸的活塞，進而帶動操作機構動作。

6、液壓操作機構：利用高壓油推動工作缸的活塞，帶動操作機構動作。

氣動和液壓操作機構動作準確可靠，多用于 110 千伏以上超高壓斷路器，而液壓機構則是今后發展的方向。高壓斷路器選擇哪種操作機構，應根據具體需要、設備要求和現有條件來確定。在進行分、合閘操作時，操作機構可能出現的各種工作情況都要綜合考慮到。
