開關柜是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。如儀表，自控，電動機磁力開關，各種交流接觸器等，有的還設高壓室與低壓室開關柜，設有高壓母線，如發電廠等，有的還設有為保主要設備的低周減載。

開關柜的主要作用是在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。開關柜的分類方法很多，如通過斷路器安裝方式可以分為移開式開關柜和固定式開關柜；或按照柜體結構的不同，可分為敞開式開關柜、金屬封閉開關柜、和金屬封閉鎧裝式開關柜；根據電壓等級不同又可分為高壓開關柜，中壓開關柜和低壓開關柜等。主要適用于發電廠、變電站、石油化工、冶金軋鋼、輕工紡織、廠礦企業和住宅小區、高層建筑等各種不同場合。

但是電氣設備在運行過程中都免不了要出現故障，當開關柜出現故障的時候，能否可以及時有效的處理就是對做運維技術的考驗了。

（1）開關柜拒合閘。

（2）開關柜拒分閘。

（3）開關柜紅燈不亮。

（4）開關柜綠燈不亮。

（5）電流互感器有異常聲音。

（6）閉鎖失靈,在合閘狀態時,網門能被打開。

（7）開關柜的工作燈不亮。

（8）隔離開關拒分拒合。

（9）手車開關柜遙控合不上閘。

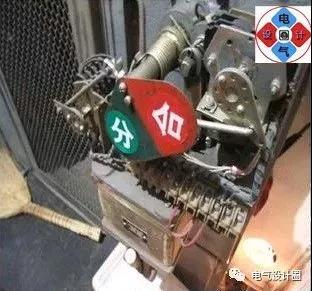

（10）機構分合閘指示牌位置不對。

GGD型開關柜合不上閘的原因。

（1）操作不當。

（2）合閘電源消失。

（3）控制回路斷線。

（4）轉換開關接觸不良。

（5）合閘線圈斷線。合閘接觸器線圈斷線。

（6）輔助觸點接觸不良。樹上鳥教育電氣設計培訓

（7）其它機械方面故障,如傳動機構連桿脫落、合閘鐵芯卡澀,斷路器分閘后機構沒有復位等。

處理方法：

（1）首先在綠燈亮的情況下,再合一次閘,如果合上,說明是轉換開關沒合到位,屬于操作不當。

（2）如果綠燈亮,接觸器動作,應該檢查合閘電源是否正常,如電源開關沒投、合閘熔斷器熔斷等原因并處理。檢查熔斷器是否熔斷的方法有兩種:一種為帶電檢查,一種為取下后用歐姆檔檢查。

（3）如果綠燈不亮,那么首先檢查控制熔斷器和小開關是否熔斷或者跳閘。若果發現問題,應及時更換。

（4）輔助觸點接觸不良,綠燈不亮,打開機構蓋,檢查合閘回路輔助觸點,調整小拉桿到合格位置。什么位置算合格?

（5）合閘接觸器線圈斷線,或者接點卡勁。更換接觸器或者拆下檢修。

（6）轉換開關接觸不良,用短路線將5-8接點短路后能合閘,說明接點接觸不良,拆檢修或者更換。

（7）打開機構蓋，用手動合閘檢查合閘頂桿是否能過托架2mm，如果不能說明合閘鐵芯行程不夠，應調整鐵芯頂桿長度。

（8）打開機構蓋,檢查機構在上一次分閘后是否回位。如果沒有，應手動方法將其歸位，再合閘。

（9）檢查合閘電源電壓是否滿足不低于85%的額定電壓。

（10）彈簧儲能機構，應堅持是否機構為儲能。

3、KYN28型開關柜合不上閘分不開的原因

(1)沒有控制電源顯示控制回路斷線。

(2)轉換開關接觸不良。

(3)彈簧未儲能儲能指示燈滅。

(4)手車沒搖到位置手車位置指示燈滅。

(5)航空插頭接觸不良。

(6)手車內的控制電路板內故障。

(7)手車內輔助接點以及行程開關接觸不良或者未到位。

(8)合閘或者分閘線圈短路或者斷線。

(9)機械回路故障彈簧、齒輪、軸銷等。

KYN28型開關柜合不上閘的檢查處理：

（1）沒有控制電源顯示控制回路斷線檢査控制回路電源開關是否在合如在合位用萬用表檢查電源側和負荷側是否均有電如沒有應查二次線。

（2）轉換開關接觸不良，檢查開關的接線情況和關內部觸點,短接合閘接點和分閘的接點確是否是接點接觸不良。

（3）彈簣未儲能儲能指示燈滅，檢查儲能電源開關是否合手車沒搖到位置手車位置指示燈滅用操作把手調整手車位置至終了位置檢查位置指示燈亮。

（4）航空插頭接觸不良應首先檢查插頭的針式接線柱是否良好,有無松動脫落現象,如有應該予以焊接如果焊接良好無松動應該插拔幾次固定好后再合閘。

（5）手車內的控制電路板內故障，電路板內有四個回路的熔斷器,分別為合閘、分閘儲能、閉鎖回路。容量分別為5A和2A檢查熔斷器是否熔斷接觸器是否燒損電路板的接線有無松動短路線是否正確等。

（6）手車內輔助接點以及行程開關接觸不良或者未到位打開手車面板手動檢查各觸點接觸情況和觸點的接線是否良好如接觸不良可考慮更換接點接線或者調整行程開關的接觸位置。

（7）合閘線圈、分閘線圈短路或者斷線，將線圈接頭拔下,測量線圈電阻。

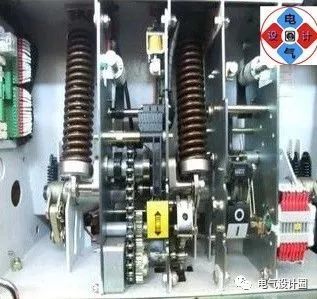

（8）機械回路故障彈簧、齒輪、軸銷等。檢查軸銷有無缺失,傳動軸是否偏移脫落,彈簧是否拉力是否正常齒輪的嚙合錯位。

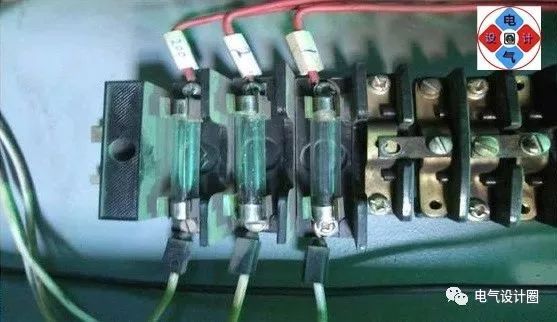

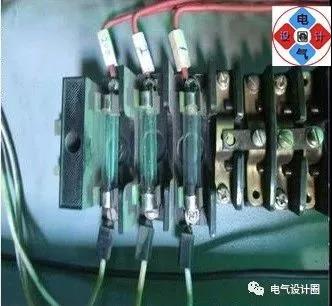

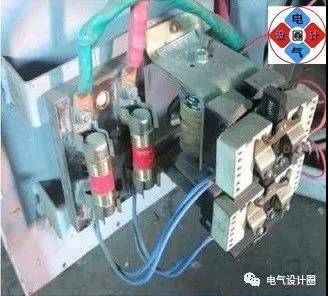

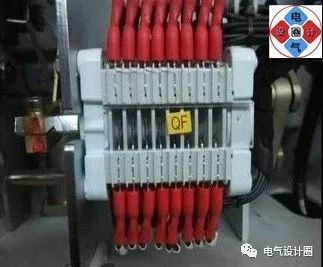

（1）控制熔斷器熔斷。更換。

（2）轉換開關6-7接點接觸不良。拆下檢修或者更換。

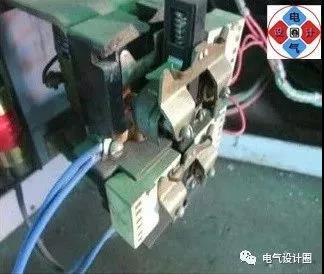

（3）機構里輔助開關接觸不良,或者燒壞。打開機構調蜂拉桿長度或者用砂布處理觸點燒痕。

（4）檢查分閘線圈是否斷線,更換時要考慮電源電壓并聯關系。

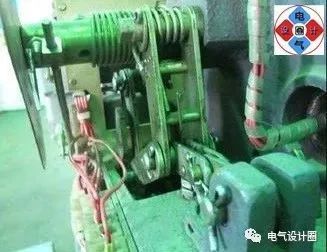

（5）檢查分閘鐵芯行程是否正常,如發現不夠應調整或更換

（6）鐵芯是否卡勁,可適當涂抹二硫化鉬。

（7）檢查死點是否過低,如果低于180度,可適當進行調整。

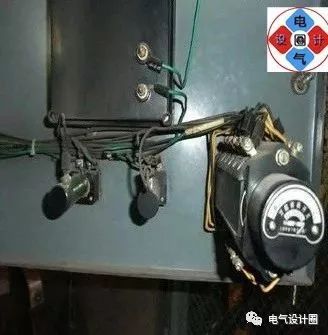

（1）用萬用表檢查紅燈接線柱有無電壓,如果有電壓,說明紅燈壞,應聯系停電更換紅燈燈具。(有的燈有極性)

（2）如果沒有電壓,應該檢查分閘回路,包括轉換開關16-13接點、機構內輔助觸點、分闡線圈、控制熔斷器等。

（3）如果是KYN28開關柜,應檢查控制回路的電源斷路器是否送電或者跳閘。

控制熔斷器正負閃光

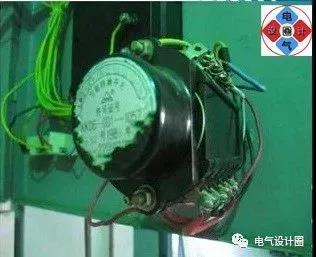

（1）固定互感器的螺絲松動,應緊固。

（2）互感器內部穿芯螺栓松動。

（3）互感器容量小造成在過負荷的時候磁飽和。

（4）二次回路開路。如表計和繼電器的線圈斷線、互感器的接線端子接觸不良、端子排的試驗端子開路等。樹上鳥教育電氣設計培訓

（5）互感器絕緣件污損,絕緣下降,污閃放電。

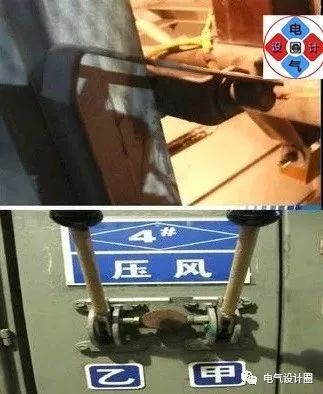

（1）開關柜甲倒閘合上后,網門能打開,閉鎖沒有起作用,檢查閉鎖連杄緊固螺絲是否松動,調整合適后合閘試驗。

（2）開關和刀閘間閉鎖檢查,合閘后頂桿是否將圓形擋塊頂?shù)降堕l把手的閉鎖中間。如沒有,應調整真空開關的閉鎖拉桿長度使之合格。

（3）KYN28型開關柜閉鎖的檢查,電氣閉鎖應有電源,機械閉鎖應無卡勁不應經常用解鎖的去打開電纜室門。

（1）用萬用表檢查綠燈接線柱有無電壓,如果有壓,說明綠燈壞,應聯系停電更換紅燈燈具。(有的燈有極性)

（2）如果沒有電壓,應該檢查合閘回路,包括轉換開關11-10接點、機構內輔助觸點、合閘接觸器線圈、控制熔斷器等。

（3）如果是KYN28開關柜,應檢查控制回路的電源斷路器是否送電或者跳閘

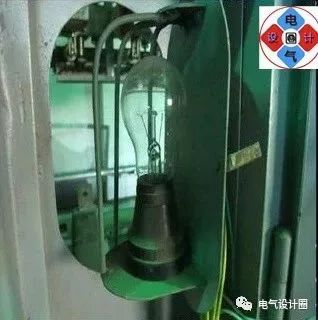

（1）開關失靈,更換。

（2）燈泡燒壞,更換。

（3）燈座接觸不良,拆下后檢修或者更換。

（4）KYN28型開關柜應檢查電源斷路器是否跳閘或者損壞,另外應檢查接

線處是否良好,有無接線外皮被壓在接觸部位現象。

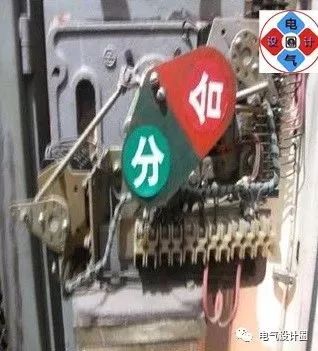

（1）檢查分合閘開關是否到位檢查拉力彈簧、真空開關導桿的長度變化,如果

確認分和到位,應打開機構蓋,檢查分合閘指示牌的固定螺絲是否松動。

（2）檢查分合閘指示牌是否變分形卡勁。

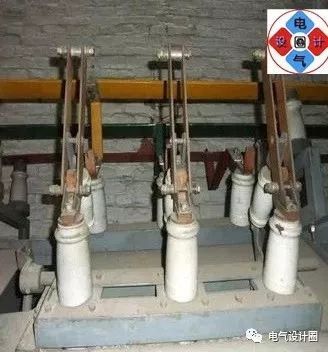

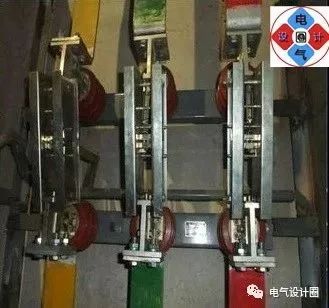

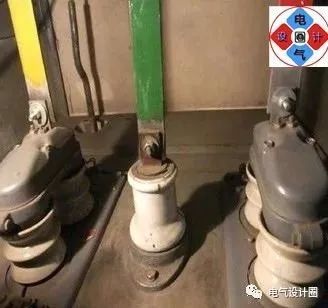

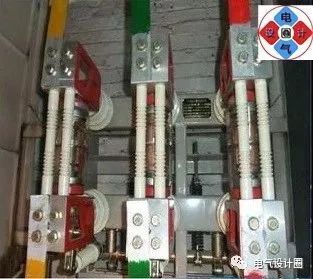

（1）檢查隔離開關絕緣子是否完整,有無電暈和放電現象。檢查水泥澆鑄連結

情況,有問題應及時處理或更換,用兆歐表檢測絕緣子的絕緣電阻。

（2）檢查傳動桿件及機構各部分有無損傷、銹蝕、松動或脫落等不正?，F(xiàn)象,檢查潤滑情況,必要時加以清理并加二硫化鉬,對底座進行鏟銹涂漆并確保其接地良好。

（3）檢查觸頭接觸是否良好,壓緊彈簧的壓力是否足夠，清潔觸頭接觸表面的污垢和燒傷痕跡。觸指彈簧彈力不足的應更換，接觸表面涂裝涂中性凡士林或?qū)щ姽柚瑴p少觸頭的氧化。

（4）用直流電橋測試動靜觸頭間和母線與刀閘連接板之間的接觸電阻值應符合規定。單個接頭之間≯200Q

（5）按制造廠的技術參數復測開關備用行程張開角度應重新調整

（6）隔離開關的操作機構檢章,聯鎖是否正常。

（1）失去真空度,喪失滅弧能力。

（2）開關的觸頭磨損嚴重通過倒桿的長度可以觀察出來。

（3）導電帶接觸不良,螺栓松動,回路接觸電阻過大。

（4）返回彈簧松。樹上鳥教育電氣設計培訓

（5）各部分的軸銷易脫落。

以上是別的廠家生產的高低壓開關柜故障處理方法和圖片，下面來介紹一下得潤電氣開關柜的不同之處。以KYN28A-12高壓開關柜為例：

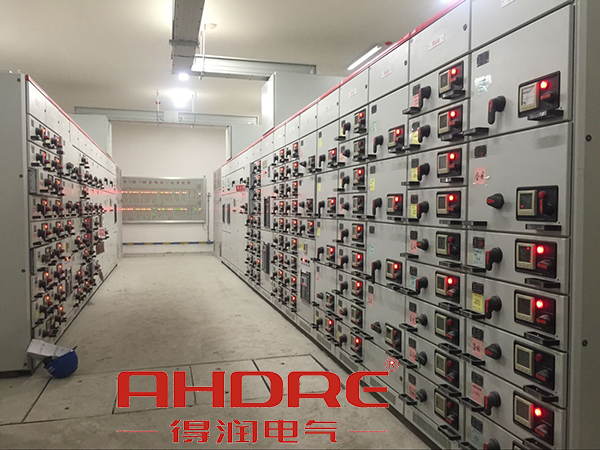

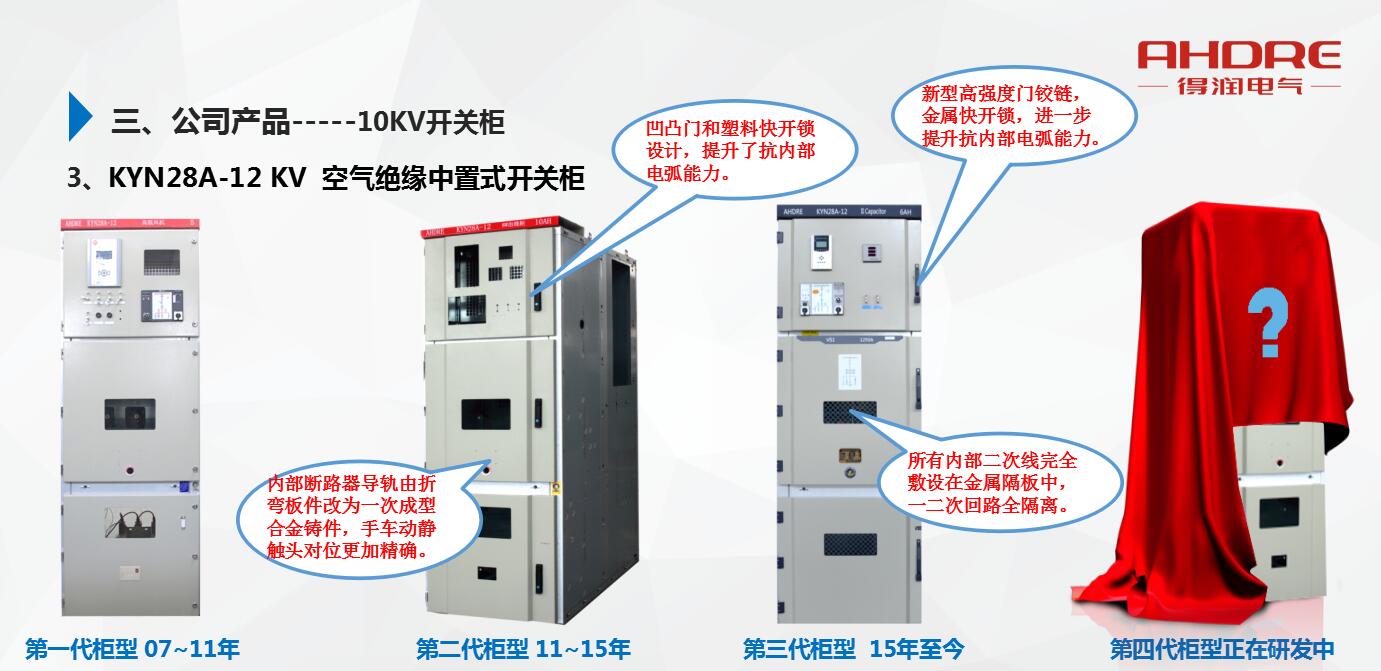

安徽得潤電氣技術有限公司生產的LKYN28A高壓開關柜已經研發出第三代了，無論是在性能、外觀、使用上都上了幾個臺階，也一直得到用戶的一致好評。產品使用壽命超過20年，維護方便、接線、元器件排列等都做了調整，使整個KYN28A-12高壓開關柜產品別具匠心。

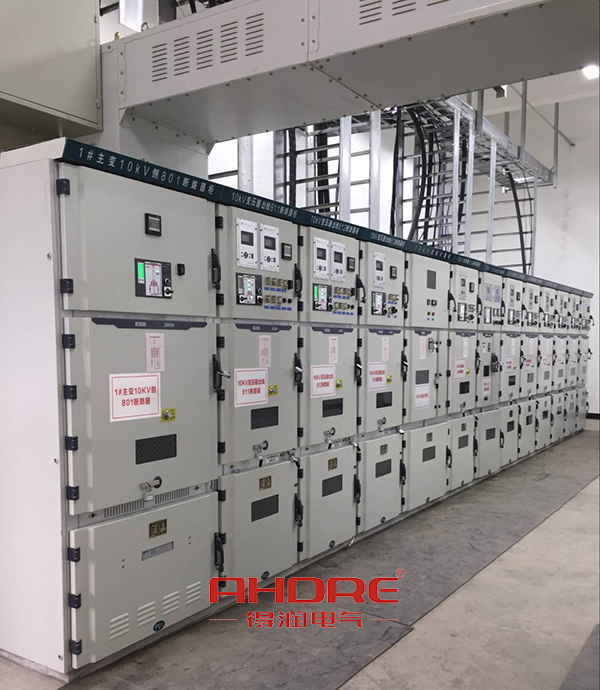

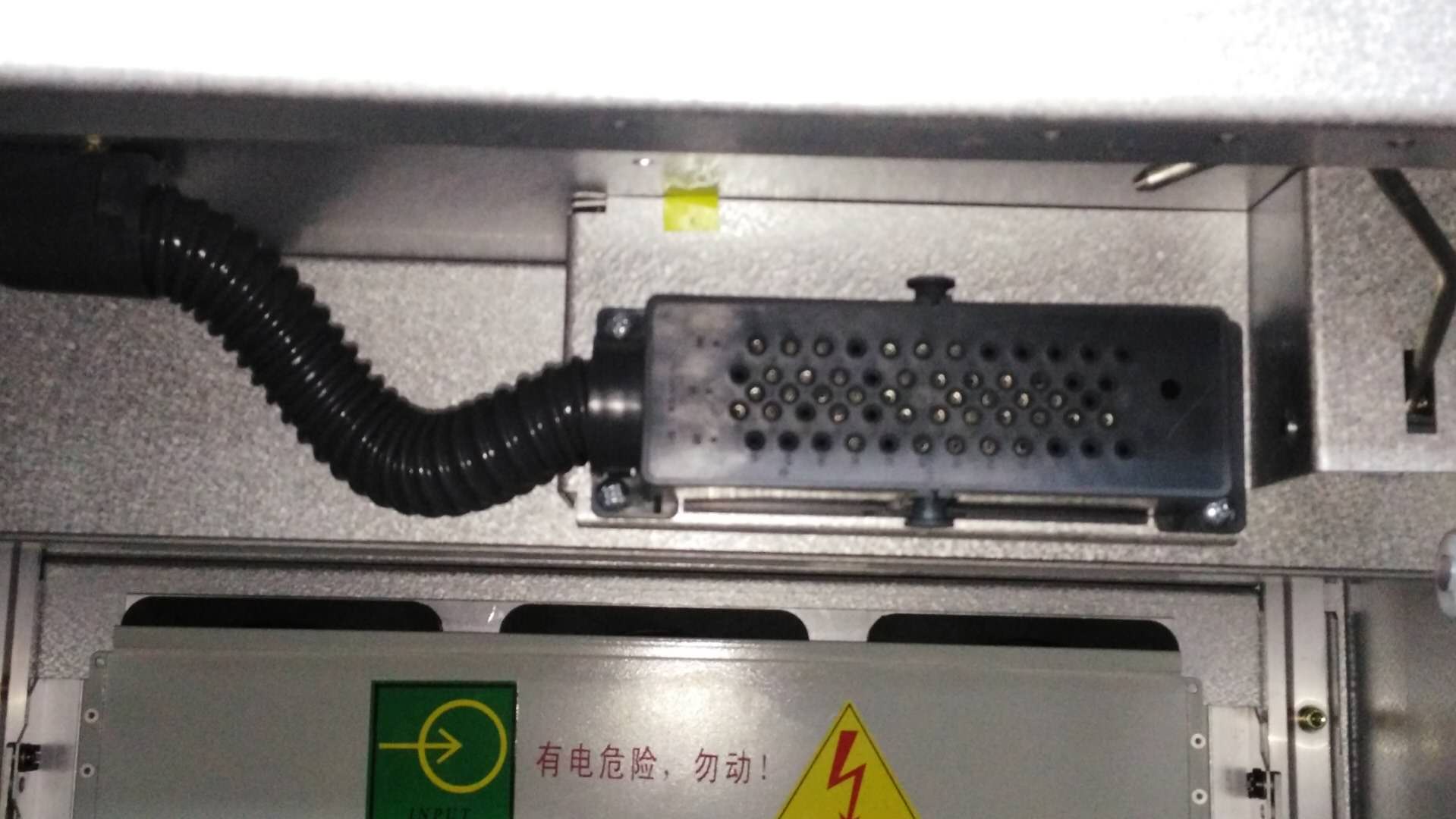

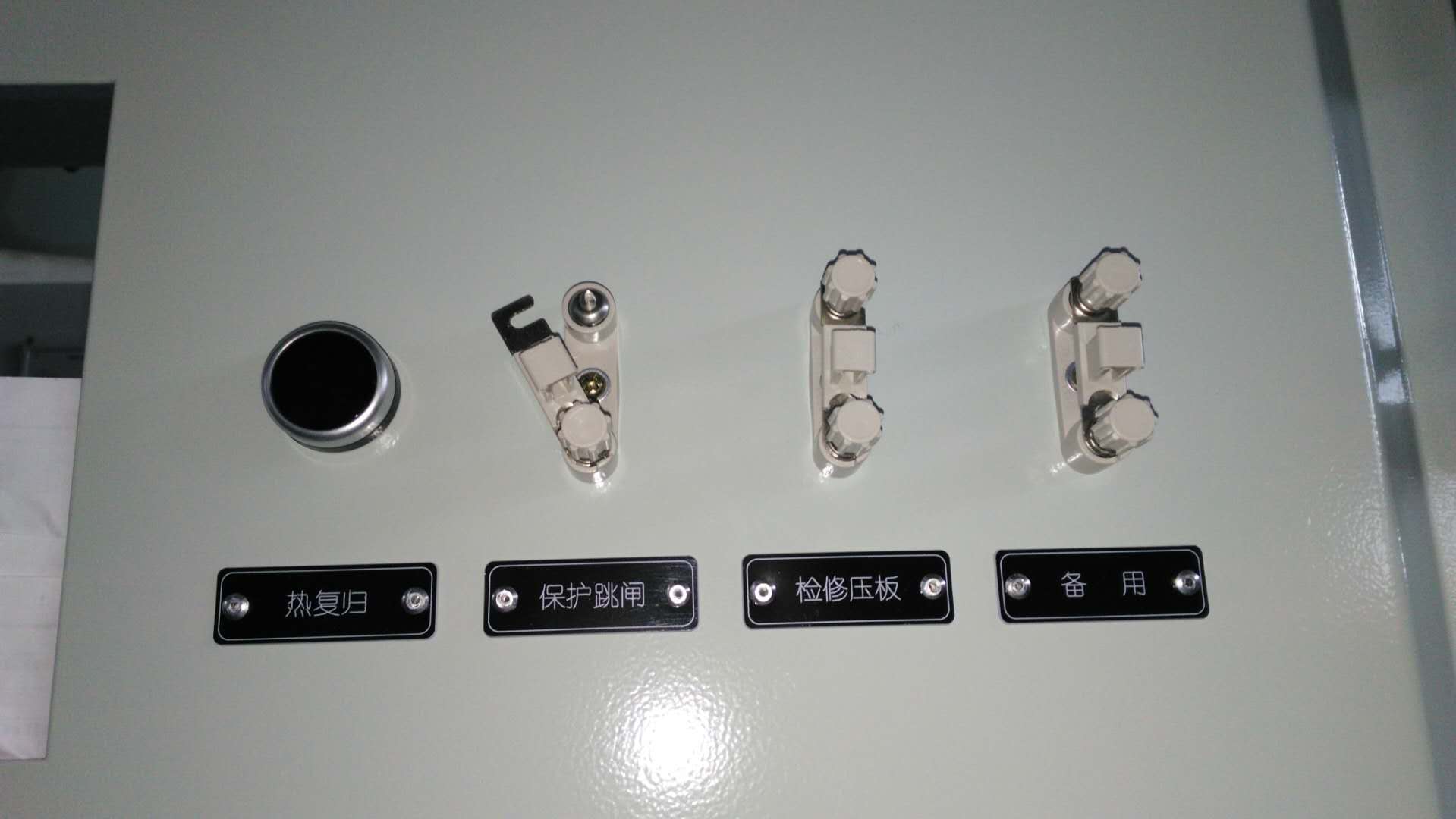

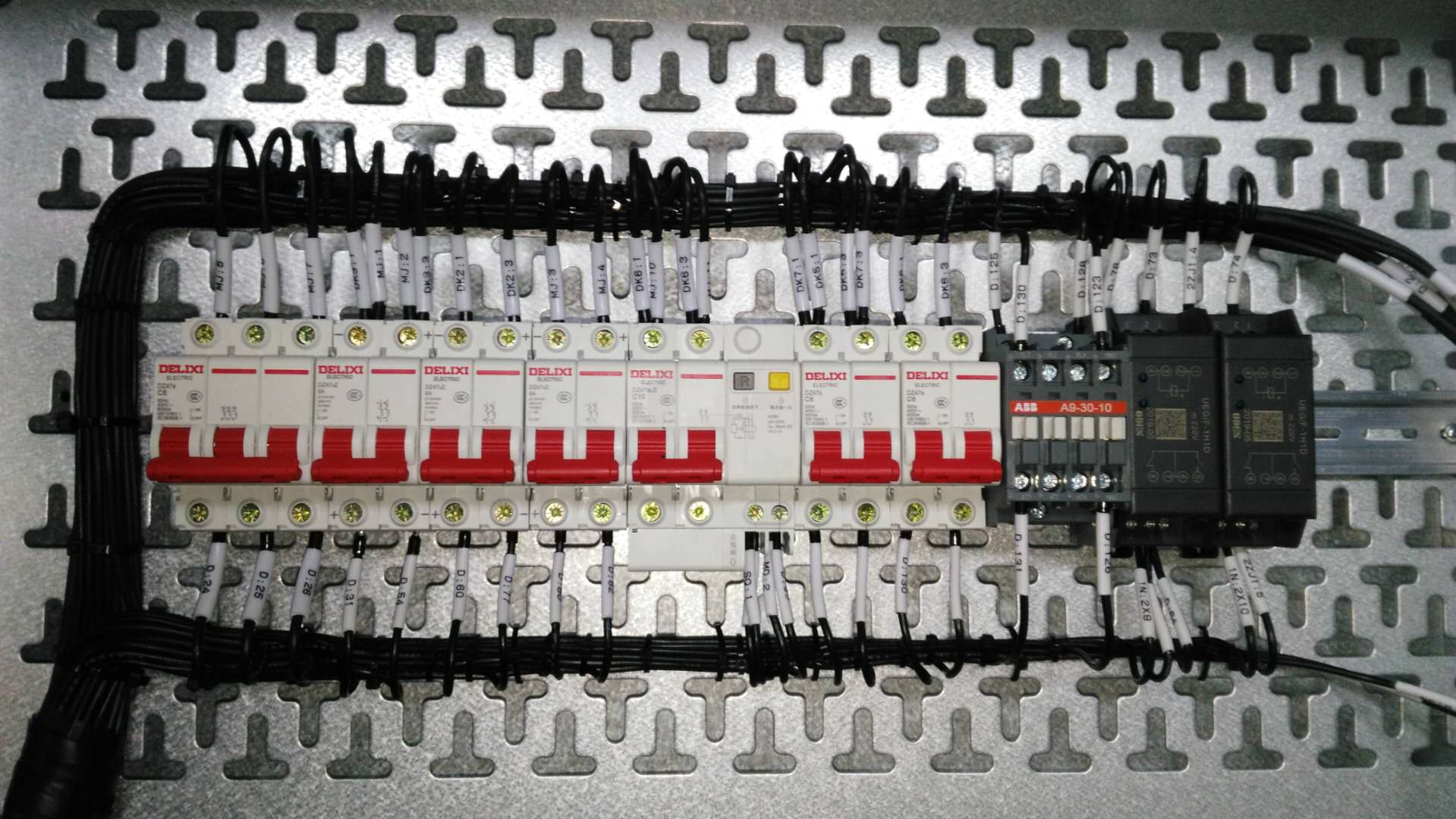

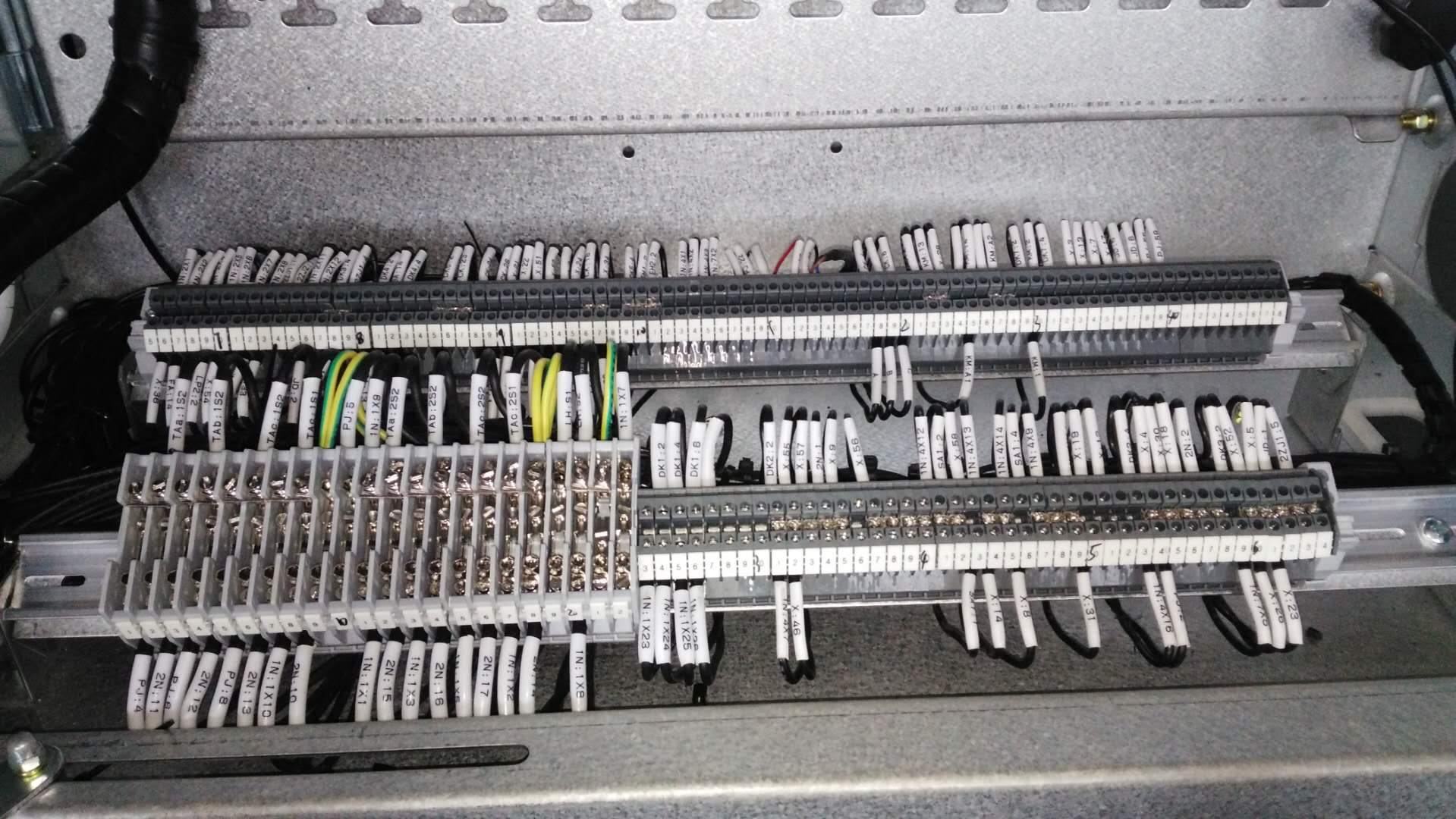

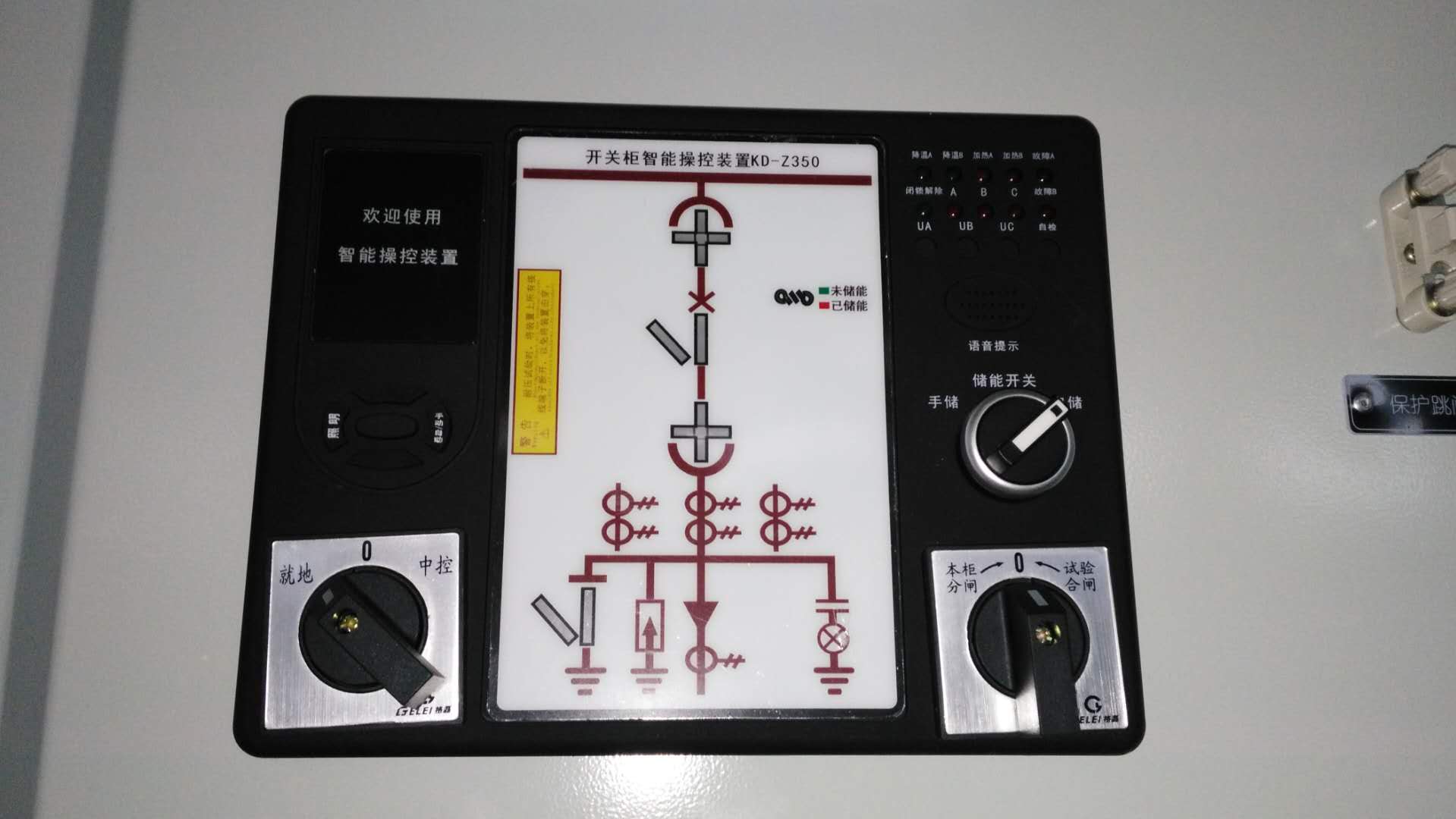

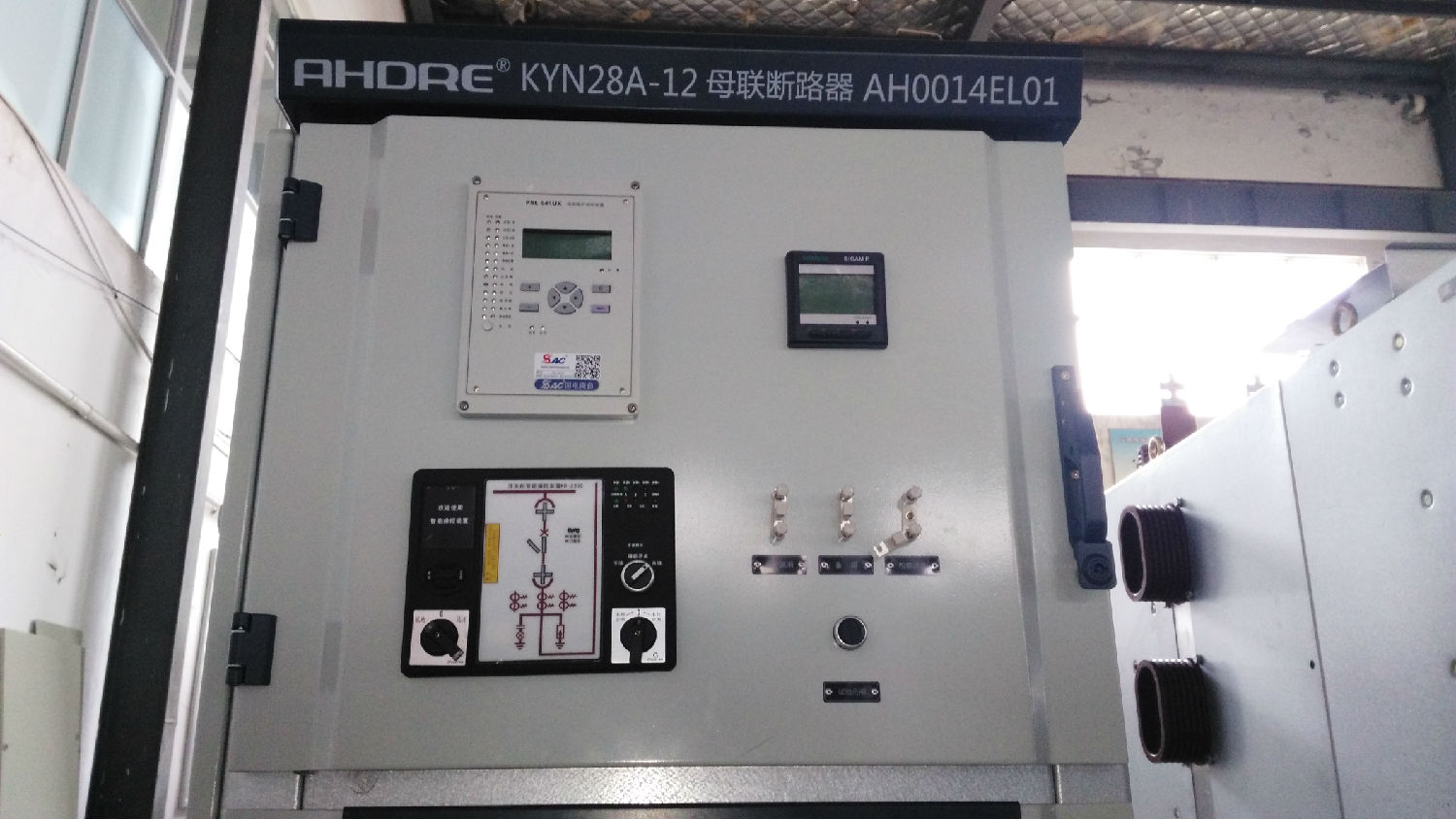

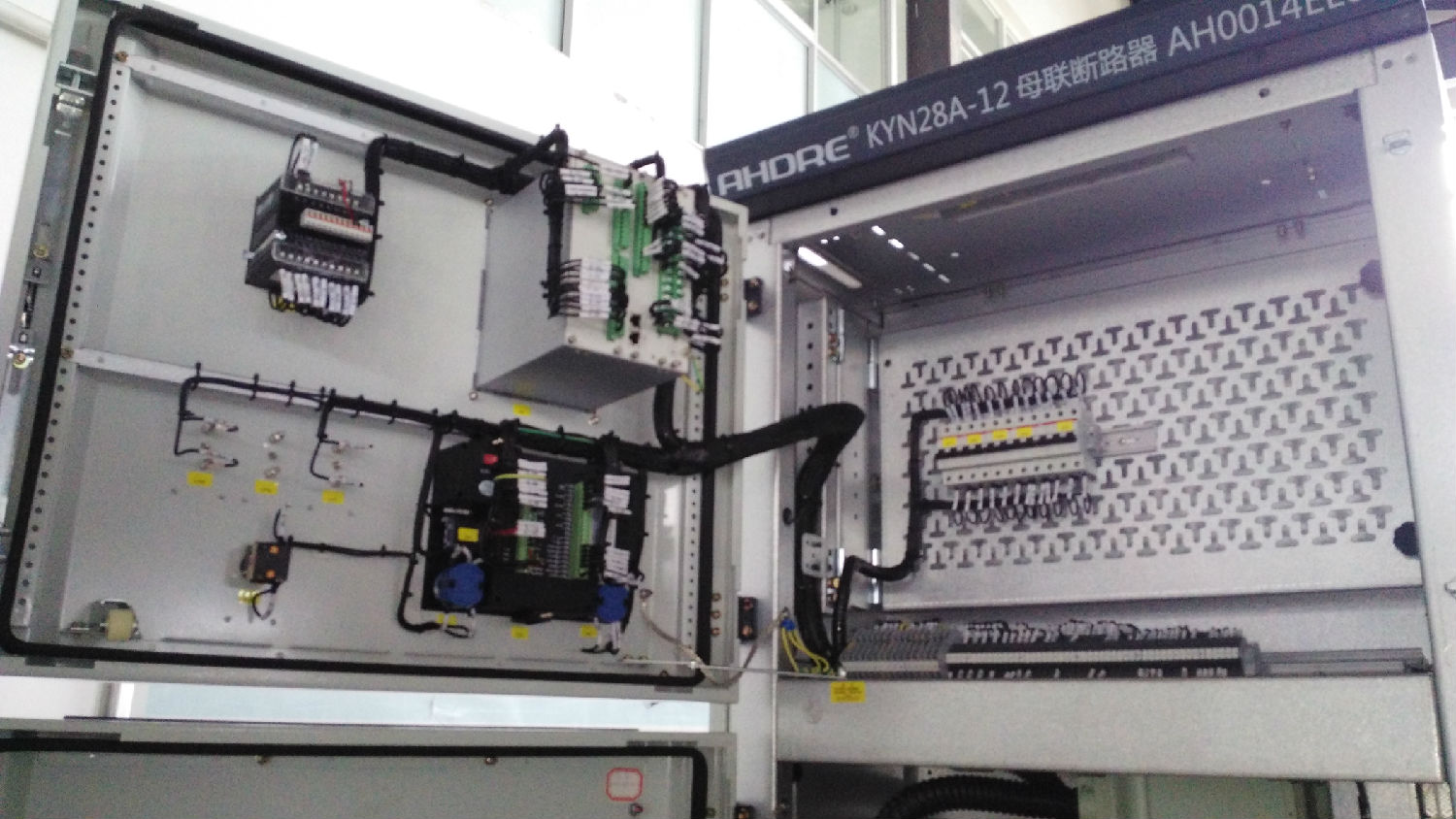

儀表室

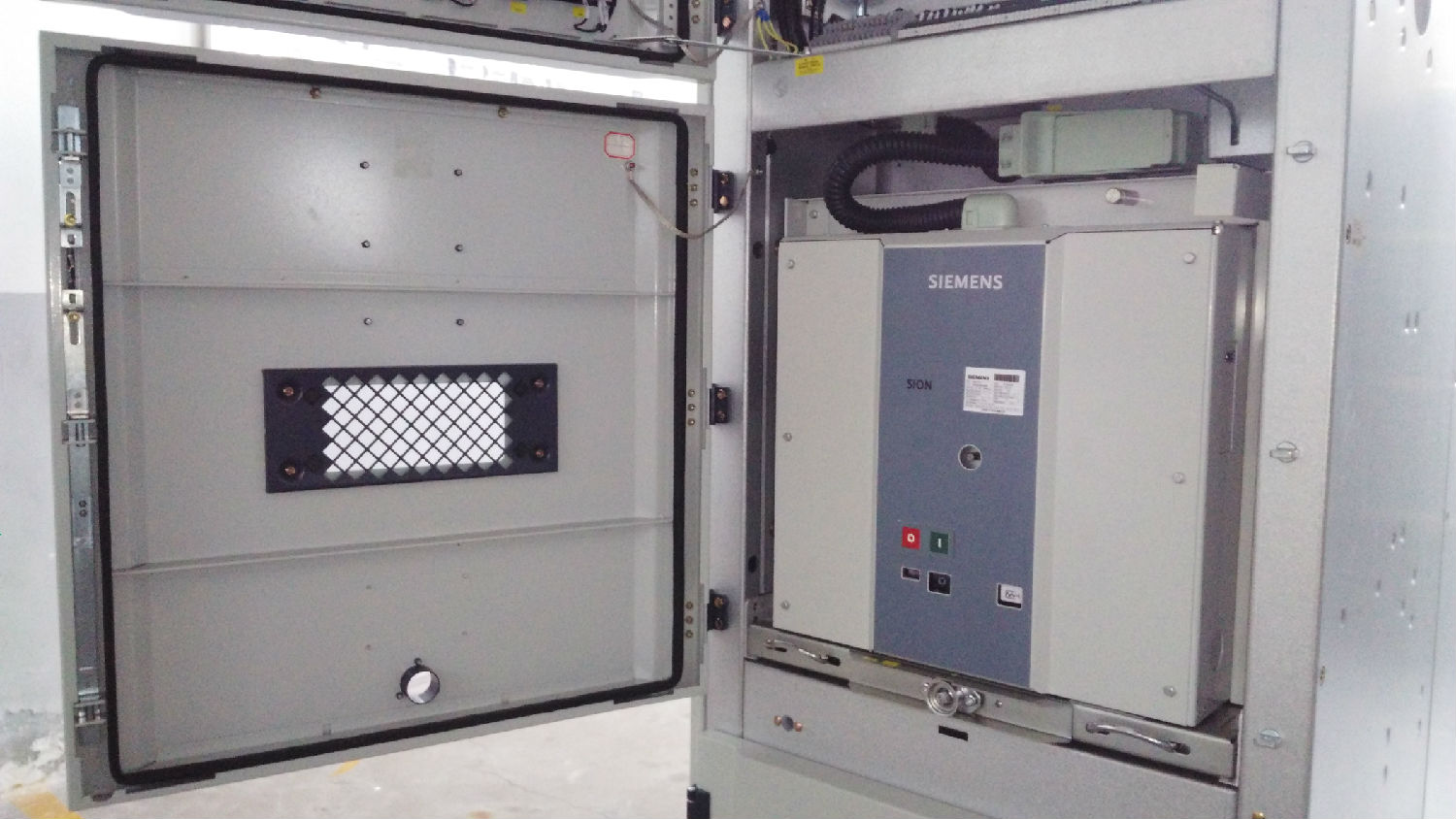

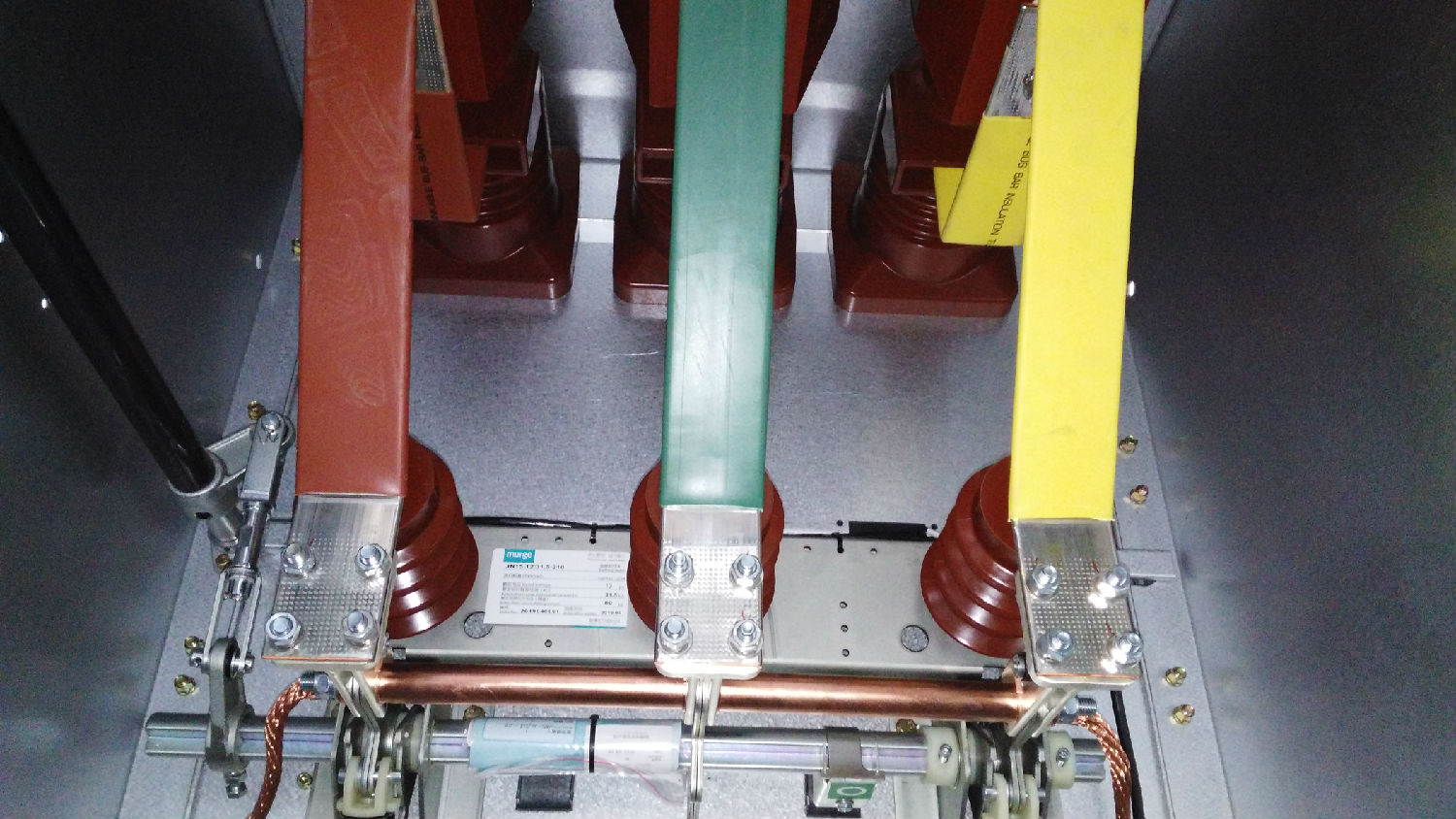

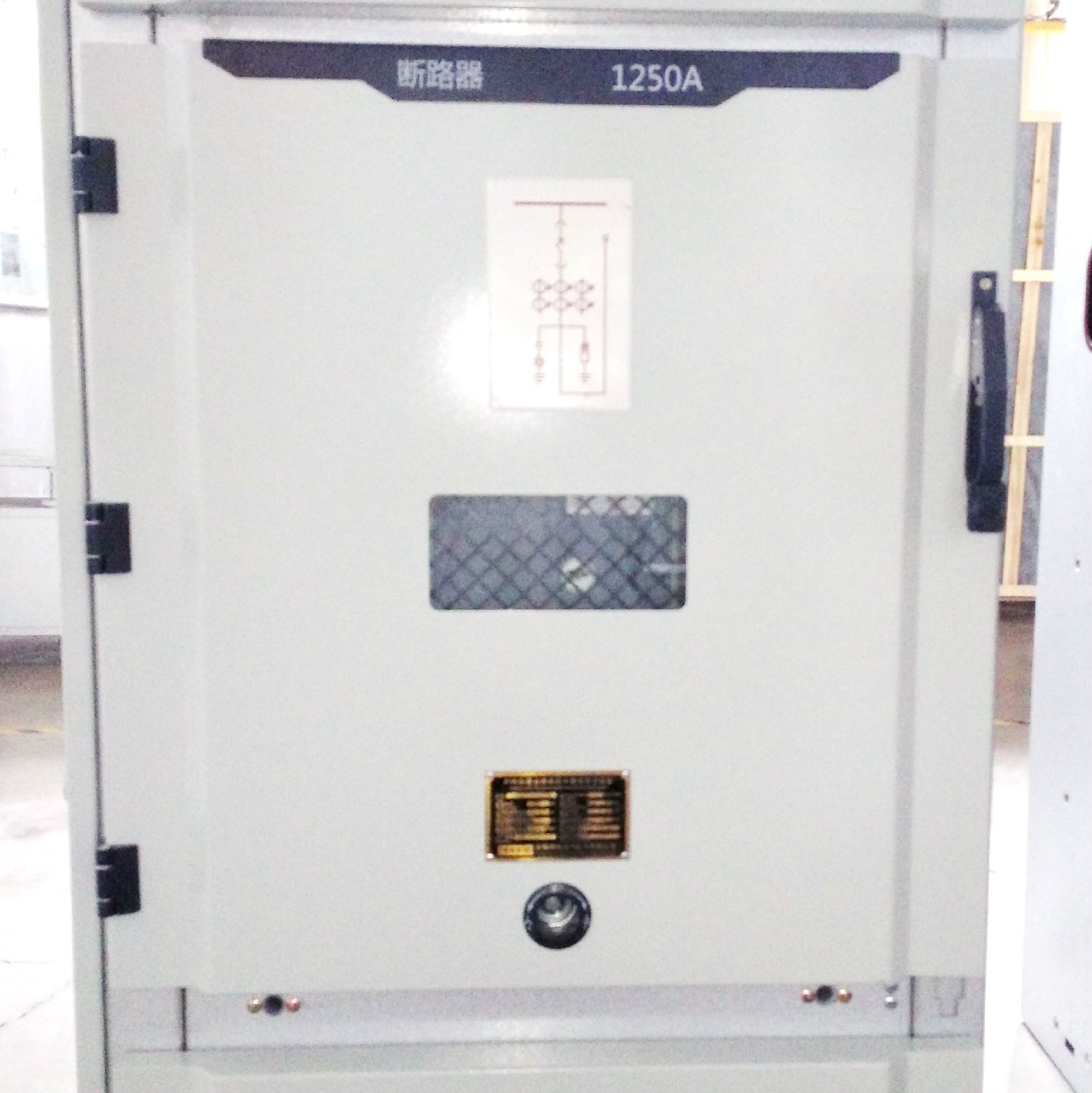

斷路器室

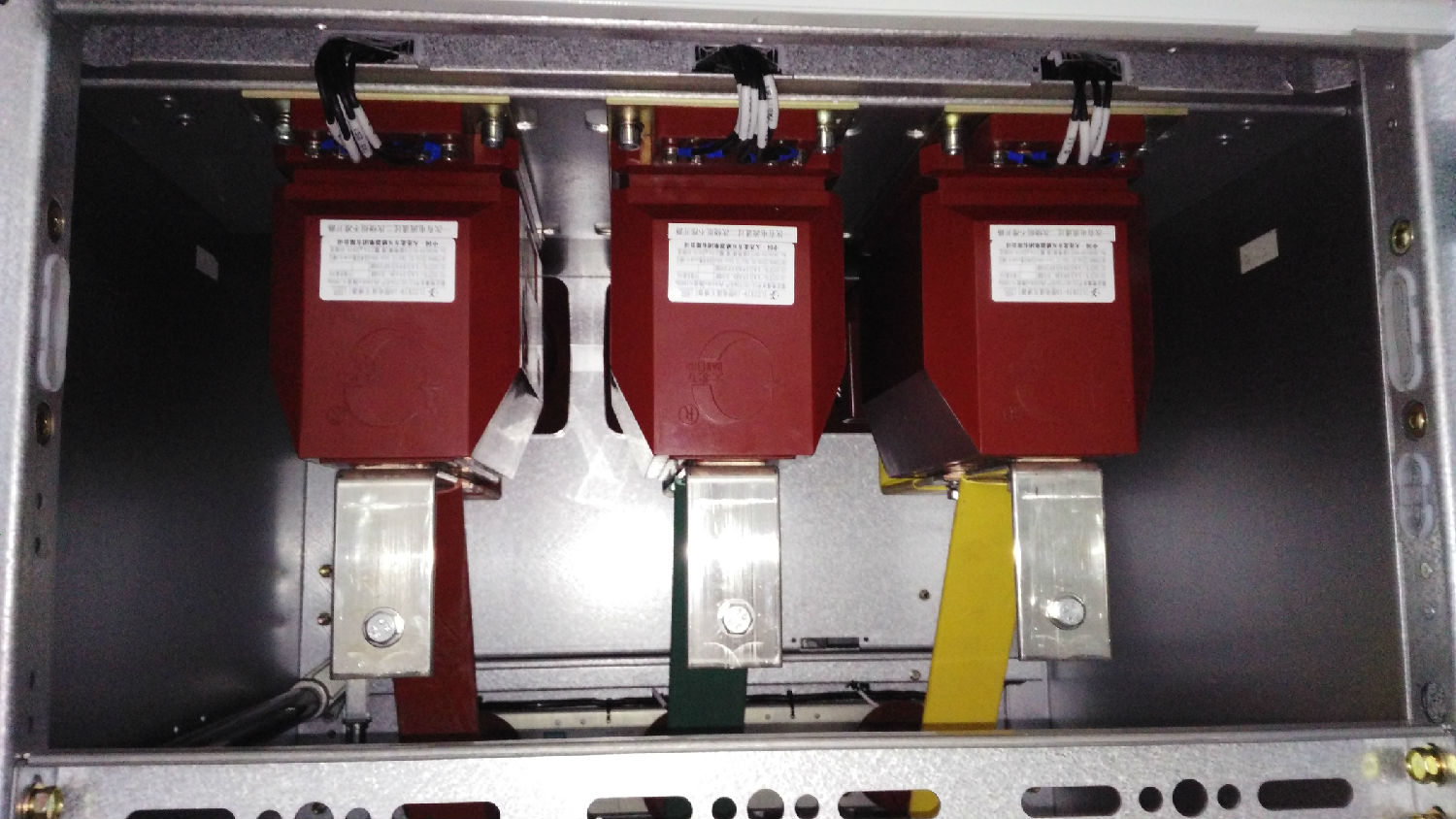

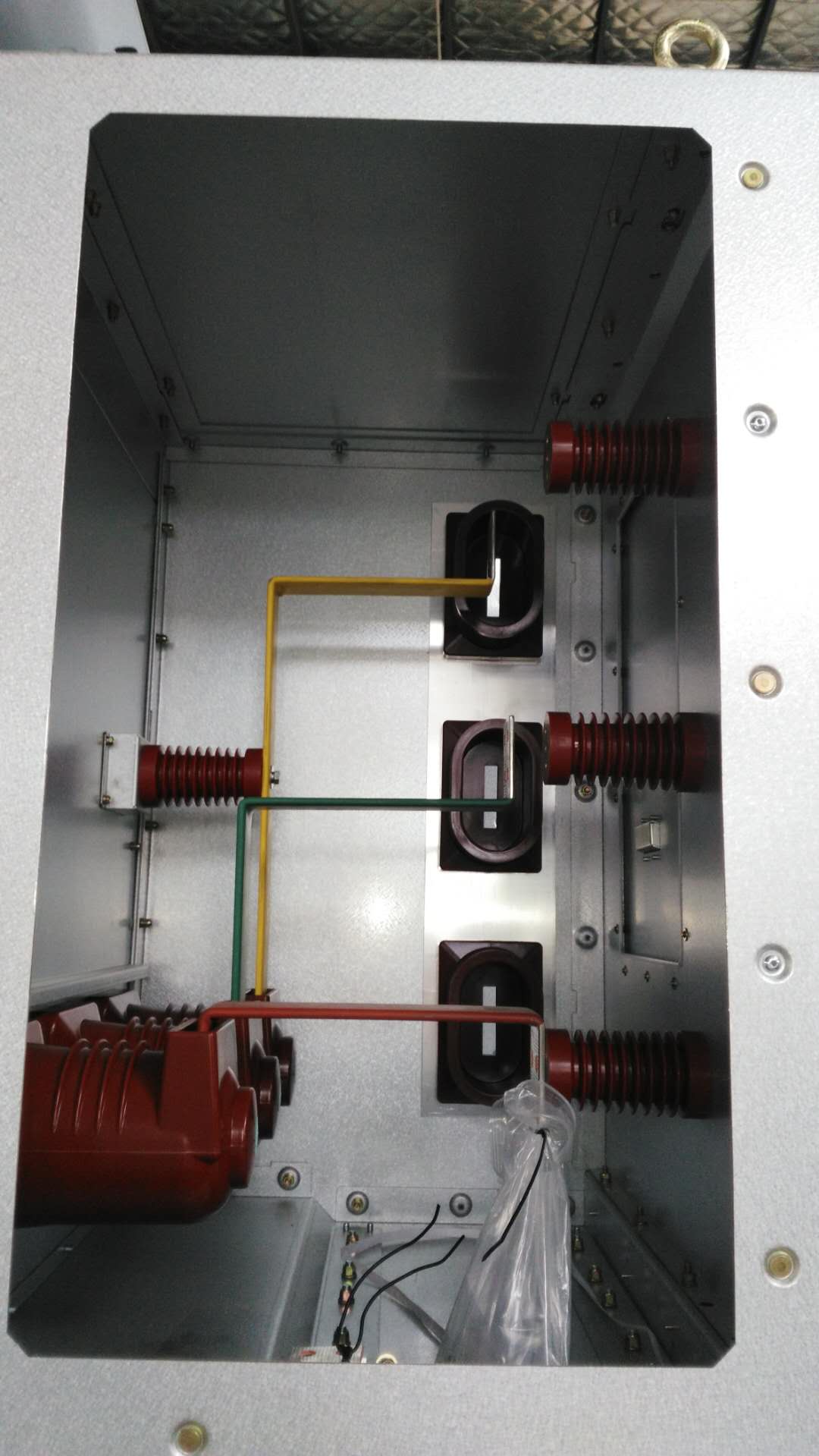

互感器室
