開關柜應用廣泛，產品類型也比較多，下面得潤電氣教您看懂開關柜速成法，您準備好了嗎？

一、什么是開關柜

開關柜是一種電氣設備，開關柜外線先進入柜內主控開關，然后進入分控開關，各分路按其需要設置。一個或多個低壓開關設備和與之相關的控制、測量、信號、保護、調節等設備，由制造廠家負責完成所有內部的電氣和機械的連接，用結構部件完整地組裝在一起的一種組合體。

開關柜（switchgear）的主要作用是 在電力系統進行發電、輸電、配電和電能轉換的過程中，進行開合、控制和保護用電設備。開關柜內的部件主要有斷路器、隔離開關、負荷開關、操作機構、互感器以及各種保護裝置等組成。

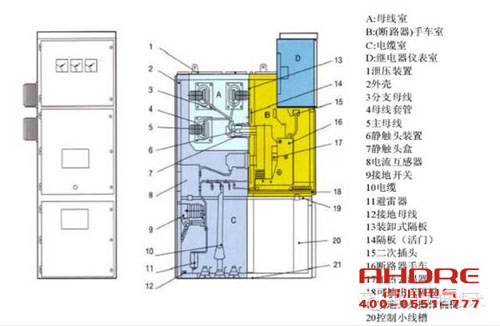

二、開關柜的結構及組成分類

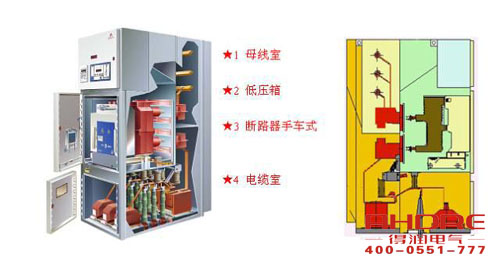

為保護人身和設備安全，將開關柜獨立劃分成幾個隔室的不同方式隔室分類：

母線室：包括水平母線室與垂直母線室功能單元室(開關隔室)

電纜出線室：包括電纜室二次設備室

2.1  開關柜的主要組成

柜體：開關柜的外殼骨架及內部的安裝、支撐件

母線：一種可與幾條電路分別連接的低阻抗導體

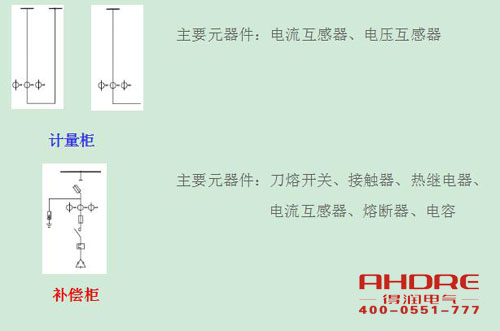

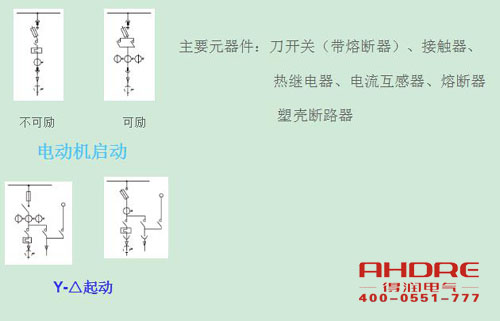

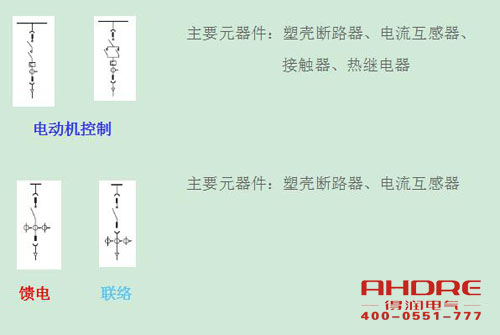

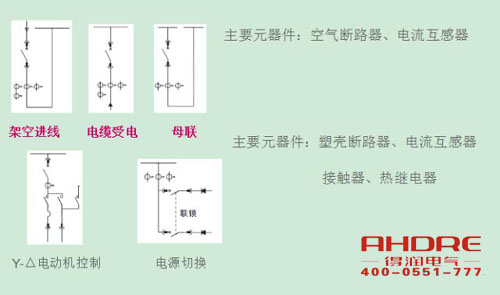

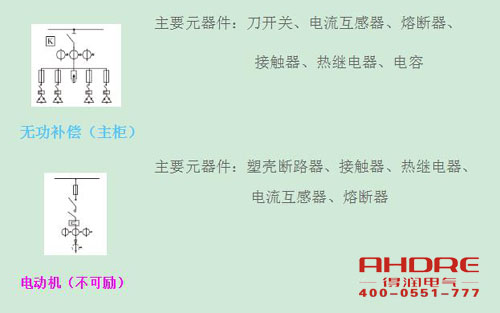

功能單元：完成同一功能的所有電氣設備和機械部件（包括進線單元和出線單元）

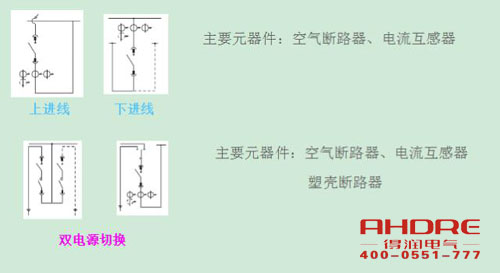

2.2  進線 (插接式母線槽或電纜）方式

上進線；下進線；側進線；后進線

2.3  出線方式(插接式母線或電纜)

前出線（頂部或底部）可以進行靠墻安裝

后出線（頂部或底部）不可以進行靠墻安裝

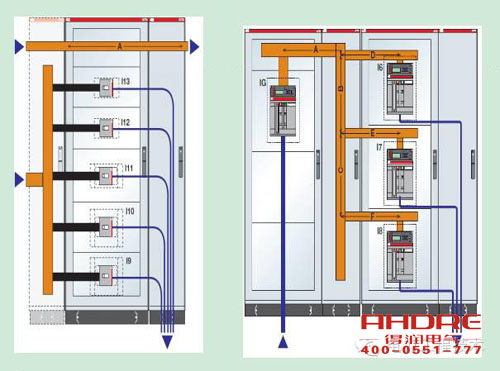

2.4  母線的分類：

主母線(水平母線）：連接一條或幾條配電母線和或進線和出線單元的母線

配電母線（垂直母線）：框架單元內的一條母線，它連接在主母線上，并由它向出線單元供電

2.5  功能單元分類

固定式 ：主電路的連接只能在開關柜斷電的情況下進行接線和斷開

可移式（固定分隔式）：主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接和移出位置

抽出式：主電路帶電的情況下亦可安全的從主電路上斷開或接通，具有連接、試驗、分離、移出位置

2.6  安裝方式

安裝地點分類：室內安裝；室外安裝

安裝方式分類：靠墻安裝；離墻安裝

固定方式分類：螺栓固定；電焊固定

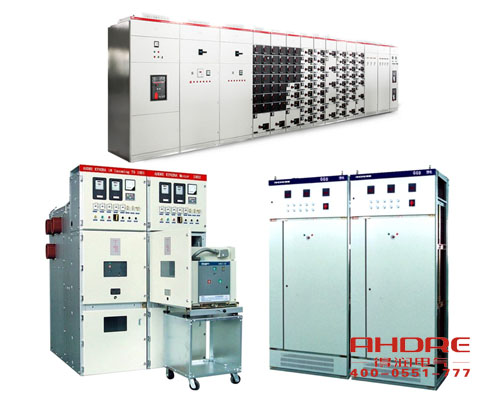

三、低壓成套開關柜分類

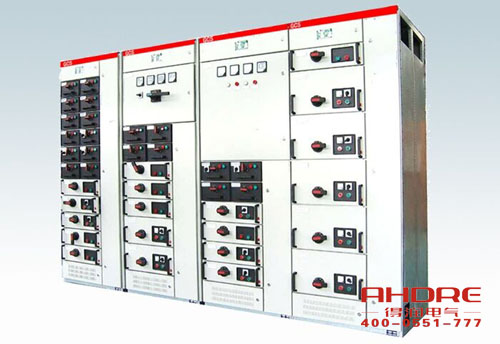

3.1 GCS柜：

GCS 型低壓抽出式開關柜使用于三相交流頻率為50Hz，額定工作電壓為400V(690V)，額定電流為4000A及以下的發，供電系統中的作為動力，配電和電動機集中控制，電容補償之用。廣泛應用于發電廠，石油，化工，冶金，紡織，高層建筑等場所，也可用在大型發電廠，石化系統等自動化程度高，要求與計算機接口的場所。

3.2 GCK柜：（MCC）

GCK低壓抽出式開關柜(以下簡稱開關柜)由動力配電中心(PC)柜和電動機控制中心(MCC)兩部分組成。該裝置適用于交流50(60)HZ，額定工作電壓小于等于660V，額定電流4000A及以下的控配電系統，作為動力配電，電動機控制及照明等配電設備。

3.3 MNS柜：（MCC）

MNS型低壓抽出式成套開關設備(以下簡稱開關柜)為適應電力工業發展的需求，參考國外MNS系列低壓開關柜設計并加以改進開發的高級型低壓開關柜，該產品符合國家標準GB7251，VDE660和ZBK36001-89《低壓抽出式成套開關設備》，國際標準IEC439規定MNS型低壓開關柜適應各種供電，配電的需要，能廣泛用于發電廠，變電站，工礦企業，大樓賓館，市政建設等各種低壓配電系統。

3.4 GGD柜：（ESS）

GGD型交流低壓配電柜適用于變電站，發電廠，廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流1000-3150A的配電系統，作為動力，照明及發配電設備的電能轉換，分配與控制之用。

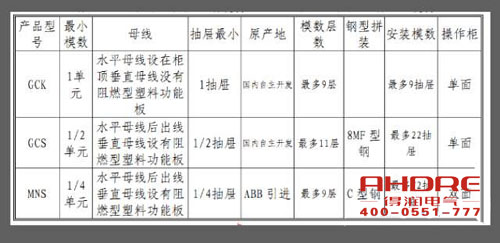

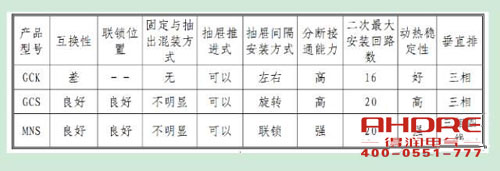

GCS,GCK,MNS,GGD開關柜區別

GGD是固定柜，GCK，GCS，MNS是抽屜柜。

GCK柜和GCS，MNS柜抽屜推進機構不同；

GCS柜只能做單面操作柜，柜深800mm，

MNS柜可以做雙面操作柜，柜深1000mm。

四、各種型號開關柜優缺點：

大體而言：抽出式柜較省地方，維護方便，出線回路多，但造價貴；而固定式的相對出線回路少，占地較多。如果客戶提供的地點太少，做不了固定式的要改為做抽出式。

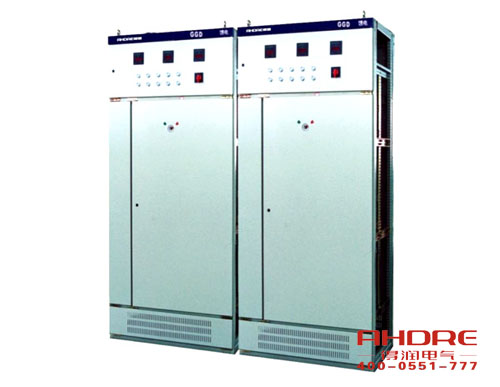

GGD型交流低壓開關柜:

該開關柜具有機構合理，安裝維護方便，防護性能好，分?jǐn)嗄芰Ω叩葍?yōu)點，容量大，分段能力強，動穩定性強，電器方案適用性廣等優點，可作為換代產品使用。

缺點：

回路少，單元之間不能任意組合且占地面積大，不能與計算機聯絡。

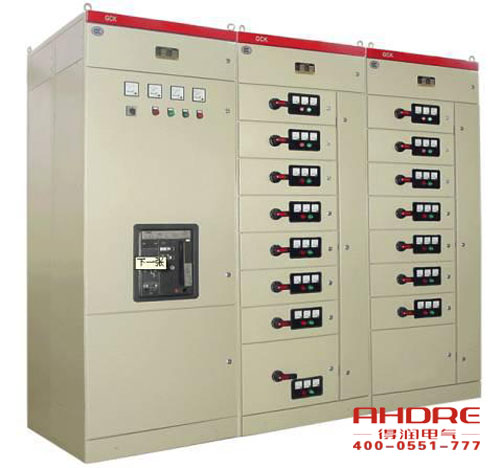

GCK開關柜且具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性好，結構先進合理，電氣方案靈活，系列性，通用性強，各種方案單元任意組合。一臺柜體，容納的回路數較多，節省占地面積，防護等級高，安全可靠，維修方便等優點。

缺點：

水平母線設在柜頂垂直母線沒有阻燃型塑料功能板，不能與計算機聯絡

GCS低壓抽出式開關柜:

具有較高技術性能指標，能夠適應電力市場發展需要，并可與現有引進的產品競爭。根據安全，經濟，合理，可靠的原則設計的新型低壓抽出式開關柜，還具有分?jǐn)啵油芰Ω?，?dòng)熱穩定性好，電氣方案靈活，組合方便，系列性實用性強，結構新穎，防護等級高等特點。

缺點：

動靜觸頭接插件接觸不緊密，易出現發熱、渦流、松動。

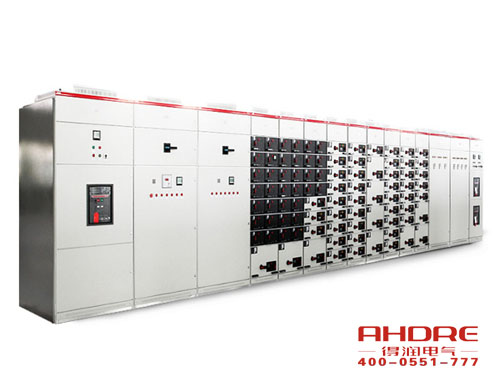

MNS系列產品優點：

設計緊湊：以較小的空間能合納較多的功能單元。

結構通用性強，組裝靈活：以25mm為模數的C型型材能滿足各種結構形式，防護等級及使用環境的要求。

采用標準模塊設計：分別可組成保護，操作，轉換，控制，調節，指示等標準單元，用戶可根據需要任意選用組裝。

技術性能高。主要參數達到當代國際技術水平。

壓縮場地。三化程度高，可大大壓縮儲存和運輸預制作的場地。

裝配方便，不需要特殊復雜性

【小常識】

1、GCS產品外殼防護等級IP4X ，隔室間防護等級IP2X。

IP4X：能阻擋直徑大于1mm金屬絲或厚度大于1.0mm窄條物體進入柜內；

IP2X：能阻擋手指或直徑大于12.5mm物體進入其他隔室。

2、GGD產品外殼防護等級IP3X 。

IP3X：能阻擋直徑或厚度大于2.5mm工具、金屬絲進入柜內。

3、MNS低壓抽出式開關柜外殼防護等級最高可達IP54 。

IP54：能阻擋灰塵和在濺水條件下水進入柜內。
