一、概述

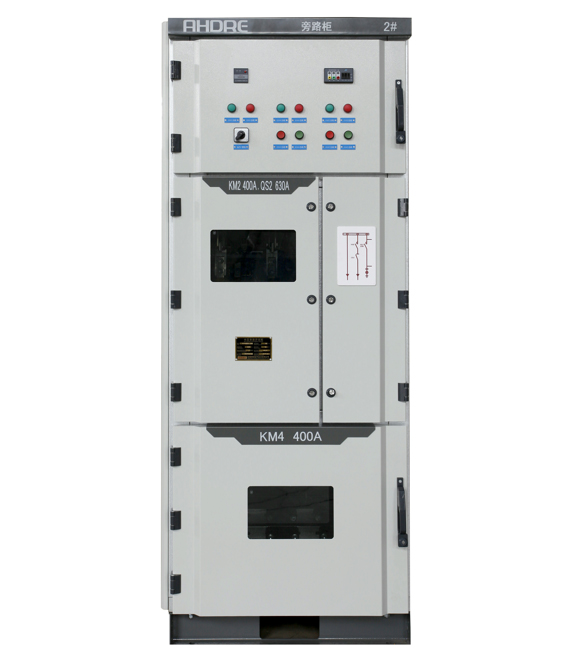

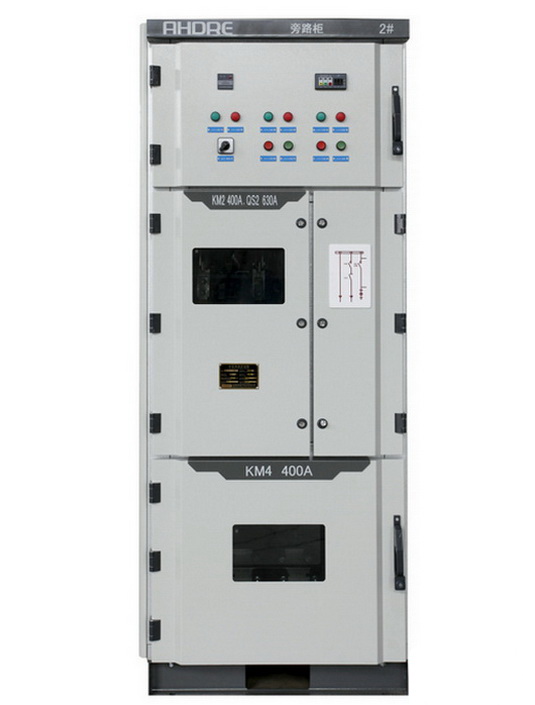

得潤電氣技術有限公司設計的KYN28A-12G切換柜（以下簡稱“切換柜”），系3.6~12kV三相交流50(60)Hz電機變頻切換供電(一拖二)裝置。主要用于發電廠、水廠、工礦企事業電動機變頻柜的一拖二切換。性能滿足GB3906、IEC298等標準要求，具有防止誤分合接觸器、隔離開關等、防止誤入帶電隔室等“五防”聯鎖功能，配用真空接觸器+隔離開關實現切換方案，隔離開關提供檢修斷口,保證人身安全。

二、使用條件

2.1 正常使用條件

a）周圍空氣溫度：－15 ºC~+40 ºC；

b）海拔高度：不超過1000m；如有特殊要求，請與得潤電氣聯系。

c）相對濕度：

日平均相對濕度不大于95%

月平均相對濕度不大于90%；

d）地震烈度：不超過8度；

e）無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

2.2 特殊使用條件：

在超過GB3906規定的正常使用條件下時，由用戶和制造廠協商。

三、技術參數

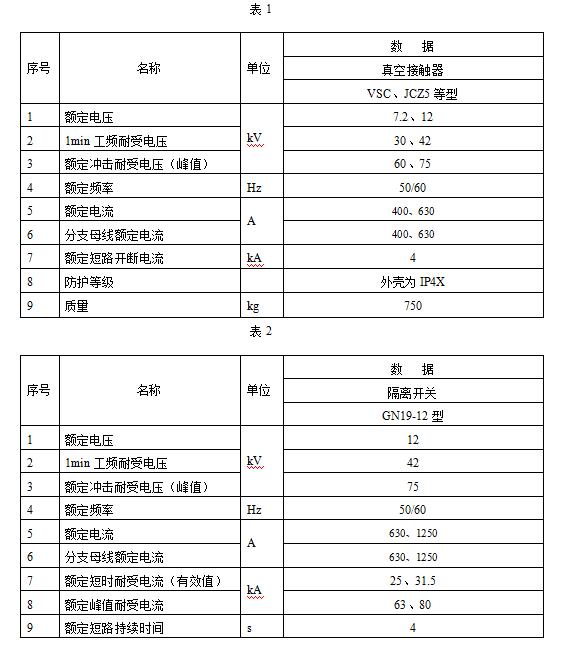

技術參數見表1~2。

四、結構和工作原理

切換柜由柜體和開關兩大部分組成。柜體分三個單獨的隔室：開關室、繼電器室、操作盤室（見圖1），外殼防護等級為IP4X。具有架空進出線、電纜底部進出線及其它功能方案，經排列、組合后能成為各種方案形式的切換方案。本切換柜可以從正面、背面進行安裝調試和維護，也可以靠墻安裝（須在訂貨時提出），提高了切換柜的安全性、靈活性，減少了占地面積。

4.1 外殼及其它

切換柜的外殼可選用優質冷軋鋼板或進口敷鋁鋅鋼板經CNC機床加工，采取多重折邊工藝。這樣使整個柜體不僅具有精度高、很強的抗腐蝕與抗氧化作用，而且由于采用重折邊工藝，使柜體比其它同類設備柜體整體重量輕、機械強度高、外形美觀。柜體采用組裝式結構，用鉚螺母和高強度的螺栓聯接而成。這樣使加工生產周期短、零部件通用性強、占地面積小，便于組織生產。

4.2 隔室

切換柜分為三個獨立的隔室，接觸器室、隔離開關室及繼電器室。

4.2.1 接觸器室

接觸器裝于開關室中,通過后門上下觀察窗，可以觀察隔室內接觸器所處位置、運行狀況。開關安裝位置充分考慮維護及檢修方便。

4.2.2隔離開關室

隔離開關作為檢修隔離用，具有明顯斷器，裝于開關柜前部、后部，更于觀察。

4.2.3繼電器室

繼電器儀表室內可安裝二次控制元件、儀表、帶電指示器，以及特殊要求的二次設備?？刂凭€路敷設在足夠空間內，方便客戶外引控制電纜的連接和敷設。

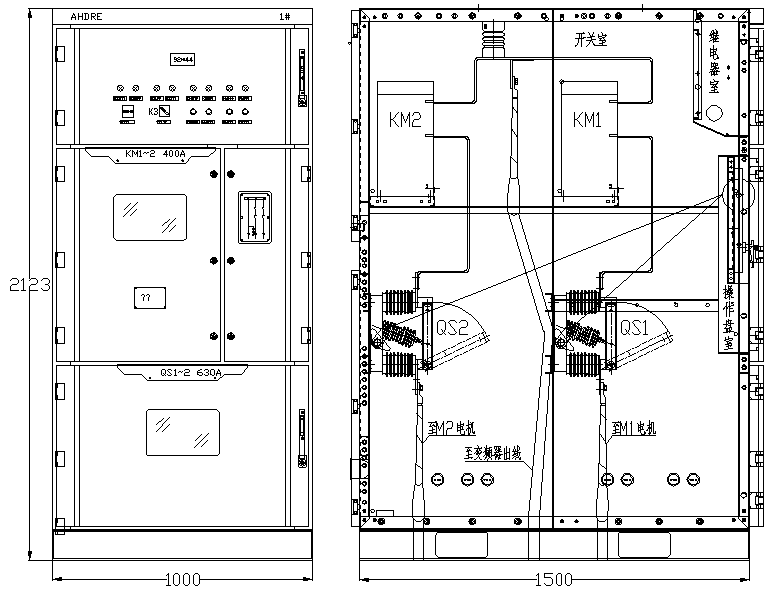

正視                                                     側視

圖1

4.3 防止誤操作聯鎖裝置

切換柜內裝有安全可靠的聯鎖裝置，完全滿足“五防”的要求。帶電顯示器及電磁鎖閉鎖后門，帶電情況下不允許開啟后門，以防誤入帶電間隔。各開關間聯鎖齊全，防止誤分誤合開關，導致切換失敗。

4.4 自動切換柜儀表室門上裝有遠方就地轉換開關，以實現遠程或就地操作模式的切換。

4.5 泄壓裝置

開關室上方均設有泄壓裝置，當接觸器等元件或母線發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓升高，裝設在門上的特殊密封圈把柜前面封閉起來，頂部裝設的泄壓金屬板將被自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜的安全。

4.6 帶電顯示裝置

切換柜內設有檢測一次回路運行狀況的帶電顯示裝置。該裝置由高壓傳感器和帶電顯示器兩單元組成，通過導線連接為一體。該裝置不但可以指示高壓回路是否帶電，而且，還可以與電磁鎖配合，實現強制閉鎖，達到防止誤入帶電間隔，從而提高配套產品的防誤性能。

4.7防止凝露

為了防止在高濕度或溫度變化較大的氣候環境中產生凝露現象而帶來的危險，在柜內裝設加熱器，防止凝露發生。同時，還可配備凝露監控傳感裝置與加熱器相配套，實現自動監控。

4.8 接地裝置

在電纜室內單獨設有40X6mm2的接地銅排，此排能貫穿相鄰各柜，并與柜體良好接觸。此接地排供直接接地之元器件使用。同時，由于整個柜體用敷鋁鋅板或鋼板相拼接，這樣使整個柜體都得在良好接地狀態之中，確保運行操作人員觸及柜體的安全。

五、安裝和調試

5.1 基礎形式

5.1.1 切換柜的安裝基礎的施工應符合《電力建設及驗收技術規范》中的有關條款規定。

5.1.2 切換柜的安裝基礎一般要分兩次澆灌混凝土。第一次為開關柜安裝構件即角鋼或方鋼，槽構件安裝基礎。第二次澆灌混凝土是地面的補充層，一般厚度為60mm，在澆灌混凝土補充層時混凝土高度應低于構件平面1~3mm。

5.1.3 切換柜地基安裝圖由得潤電氣公司提供。

5.1.4在運輸過程中，應使用特定的運輸工具，如吊車、叉車，也可以使用滾筒撬棍，滾筒的長度應比開關柜寬。

5.1.5安裝母排時，用清潔干燥的軟布擦揩母線，檢查絕緣套管有否損傷，在連接部位涂上導電膏或者是中性凡士林。先解開門聯鎖，打開前后門，再聯接母排，用8.8級螺栓緊固。母排聯接好后對每個螺絲的緊固情況進行檢查，以免拉弧，燒毀設備。

5.1.6 連接一次電纜時，同樣先解開門聯鎖，打開前后門。一次電纜從電纜溝或是柜頂穿到柜體中，根據連接位置保留電纜伸入柜內長度，電纜頭制作好后，用8.8級螺栓緊固。

5.1.7連接控制電纜時，同樣先解開門聯鎖，打開前后門?？刂齐娎|從電纜溝或是柜頂穿到儀表室中，根據連接位置保留電纜伸入柜內長度?？刂齐娎|連接時務必正確、牢固，連接完成后要送制電源進行分合操作及聯鎖操作，保證各開關投切的正確性。

5.1.8 當切換柜已完全組合（拼接）好時，可用M14的地腳螺栓將其與基礎框架相聯或用電焊與基礎

框架焊牢。

5.2 切換柜的接地裝置

5.2.1 用預設的連接板將各柜的接地母線連接在一起。

5.2.2 在開關柜內部聯接所有需要接地的引線。

5.2.3 將基礎框架與接地排相連。

5.3 切換柜安裝后的檢查

5.3.1.檢查各主要元器件有無損壞，如有損壞請停止使用并進行更換；

5.3.2.清除臟污，尤其是絕緣表面，由于運輸過程或儲存過程造成的臟污會影響產品的絕緣性能；

5.3.3.檢查全部緊固螺栓有無松動，接線有無脫落；檢查各回路和接地體的連接狀況；

5.3.4.手動操作各聯鎖機構和儲能、分合閘機構，觀察儲能狀態、分合位置指示及各機構是否正常；同時根據線路圖檢查二次接線是否正確。優其是與外部連接線，一定要確保正確。（僅斷路器有儲能裝置及指示）

六、使用與維護

6.1 切換柜在運行中，運行人員除應遵守有關規程外，還應注意以下問題。

6.1.1 操作程序

雖然切換柜的設計有保證切換柜各部分操作程序正確的聯鎖，但是操作人員對切換柜各部分的投入和退出，仍應嚴格按操作規程和本說明書的要求進行，不應隨意操作，更不應在操作受阻時，不加分析強行操作，否則，容易造成設備損壞，甚至引起事故。操作前熟知各開關在整個切換系統中的作用和性質。

6.1.2 使用聯鎖的注意事項：本產品以電氣聯鎖或機械聯鎖實現其功能，但是操作人員不應因此而忽視操作規程的要求，只有規程制度與技術手段相結合才能有效發揮聯鎖裝置的保障作用，防止誤操作事故的發生。

6.1.3 自動切換柜的操作

確保操作電源AC220V己送至切換柜中。

切換柜上均設有遠方/就地轉換開關，當要就地分、合接觸器時轉換開關須切到就地狀態，當要DCS分、合接觸器時轉換開關須切到遠方狀態。

M1電機變頻運行：關閉切換柜后門-關閉切換柜前門，送電前檢查變頻器上級斷路器（QF2）確保處于分位，如果不是則先分閘。M1工頻運行斷路器（QF1）處于分閘位置。切換柜選擇開關打到所需位置（遠方或就地），開啟切換柜柜前中間右側小門，解鎖隔離開關電磁鎖,合QS1隔離開關后再關切換柜柜前中間右側小門， 合KM1。KM2、QS2處于分位，變頻器（或DCS）發出上級斷路器QF2合閘命令，最后由變頻啟動電機并調速到合適的頻率。停電時相反。此時M2可以作為備用或工頻運行，QF3分作為備用，合為工頻運行。

M2電機變頻運行：關閉切換柜后門-關閉切換柜前門，送電前檢查變頻器上級斷路器（QF2）確保處于分位，如果不是則先分閘。M2工頻運行斷路器（QF3）處于分閘位置。切換柜選擇開關打到所需位置（遠方或就地），開啟切換柜柜前中間右側小門，解鎖隔離開關電磁鎖,合QS2隔離開關后再關切換柜柜前中間右側小門， 合KM2。KM1、QS1處于分位，變頻器（或DCS）發出上級斷路器QF2合閘命令，最后由變頻啟動電機并調速到合適的頻率。停電時相反。此時M1可以作為備用或工頻運行，QF1分作為備用，合為工頻運行。

M1、M2同時工頻運行：QF2分閘，KM1~2分閘，QS1~2分閘，合QF1則M1工頻運行，合QF3則M2工頻運行。M1~2也可在工頻狀況中一用一備。此時可以檢修變頻器，但不能檢修切換柜，因為QS1~2下端口在M1~2任何一個電機工頻運行情況下都帶有反向的高壓電。

正常停機操作：變頻調速到0，發上級斷路器QF2分閘命令，分KM1、KM2。如不檢修變頻器QS1、QS2可保持在合位不動，下次變頻運行時省略合QS1、QS2步驟。如要檢修變頻則一定要分QS1和QS2隔離開關。（電機不運行檢修時，注意分上級斷路器QF2，并把斷路器搖到試驗位置，合該柜接地開關，以保障檢修人員人身安全）。

切換柜檢修時務必分QF1、QF2、QF3斷路器，并把斷路器手車搖到試驗位置，合各自柜中的接地開關，分切換柜中所有開關，然后方可檢修切換柜。

核對相關操作程序時，請同時參考切換柜系統圖、原理圖。

聯鎖關系：相關完整的聯鎖，請詳見二次原理圖。不明處務必與得潤電氣公司聯系。

6.2 切換柜的檢修除按有關規程要求進行外，建議用戶特別注意以下幾點：

6.2.1 按開關使用說明書的要求，檢查開關的情況，并進行必要的調整。

6.2.2 檢查開關其聯鎖的情況，使其滿足本圖紙的有關要求。

6.2.3 檢查主回路情況，擦除主回路上陳舊油脂，察看有無因溫度過高引起鍍層異常氧化現象，如有以上情況，應及時處理。

6.2.4 檢查輔助回路接觸件有無異常情況，并進行必要的修整。

6.2.5 檢查接地回路各部分的情況，如主接地線及過門接地線等，保證其導電連續性。

6.2.6 檢查各部分緊固件，如有松動，應及時緊固。

七、外形及安裝尺寸

產品外形尺寸以實際設計圖為準。

八、切換柜檢修時應注意以下幾點：

8.1 檢查開關的有關參數，對開關檢查時應在未帶電狀態時進行；

8.2 檢查開關機構、傳動機構及各聯鎖機構有無異常情況；

8.3 檢查主回路有無損傷、腐蝕；

8.4 檢查輔助回路有無異常情況；

8.5 檢查各接地點接地是否可靠；

8.6 檢查主回路各連結部位有無松動；

九、運輸與存放

切換柜在運輸與存放過程中應注意以下幾點：

9.1 不許翻轉，倒置和遭受劇烈震動，防止靠近火源。

9.2 應防止淋雨，以免產品受潮。

9.3 不得隨意拆卸電器產品及其零部件。

十、隨機文件及備品配件

10.1 產品合格證；

10.2 裝箱單；

10.3 出廠檢驗報告；

10.4 使用說明書；

10.5 設備及備品配件清單；

10.6 一次系統圖、二次接線圖、二次原理展開圖；

10.7門鑰匙等。

十一、訂貨須知

訂貨時應提供下列資料：

11.1 主結線系統圖，排列圖及平面布置圖；變頻器外形圖及功率；

11.2 二次接線圖，端子排列圖（如有），若無端子排列圖，請按制造廠家端子排列圖；

11.3 切換柜的電器元件的型號、規格；

11.4 切換柜使用在特別環境條件時在訂貨時提出；

11.5需要其它或超出規定附件供應時提出種類和數量。
