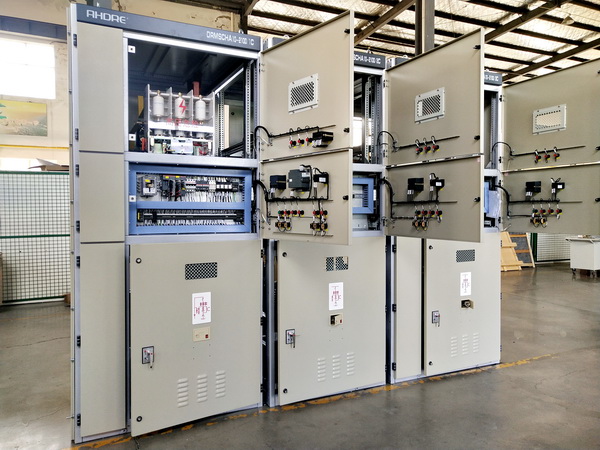

10KV無功補償裝置是用補償?shù)姆绞教岣吖β室驍?shù)，降低損耗改善供電質量。在配電設備工作中，經常會遇到三相不平衡的狀況，無功補償裝置提供補償負荷是三相保持平衡。那么10KV高壓無功補償裝置在實際工作中還有有哪些保護功能呢?

1、10KV無功補償裝置將一組電容器分成容量相等的兩個星形電容器組(特殊情況兩個星形電容器組的容量也可不相等)，在兩個中性點間裝設小變比的電流互感器，即構成雙星形中性點不平衡電流保護接線。

2、10KV無功補償裝置內部擁有著噴逐式熔斷器或限流式熔斷器，作為一臺電容器的短路保護從而保障電容器不會受到短路的影響，保證設備正常的運行。

3、10KV無功補償裝置內部還擁有開口三角電壓、電壓差動、中線不平衡電流保護來作為后備保護，這個保護可以在其它保護沒有作用時繼續保護著內部電容器的運行。

4、10KV無功補償裝置用星形接線的電容器一相損壞時，中性點電壓及其它兩相的電壓均會升高損壞所有電容器，因此采用不平衡電壓保護。在正常運行時三相電壓平衡，開口處電壓為零，當某相的電容器因故障切除后，三相電壓不平衡，開口處出現電壓差，利用這個電壓差值來啟動繼電器動作于開關跳閘回路，將整組電容器切除，以達到保護電容器組的目的。

5、10KV無功補償裝置內還配備了高壓斷路器，在故障時投切電容器組讓故障問題不會對其它故障造成影響，而除了高壓斷路器以外還擁有氧化鋅避雷器可以在投切時，將電容器組所產生的過電壓限制住。

以上就是關于10KV無功補償裝置的保護功能知識，無功補償柜基本上可以分為不平衡電壓保護、不平衡電流保護、差動保護這三大保護功能。
