得潤電氣是一家生產成套開關設備的專業性廠家。很多客戶在購前、購中也會想更深入的了解開關柜的構造及原理。今天得潤電氣為您分享的是成套開關柜內部的導線顏色標識，其標準是按照GB7947-2010《人機界面標志標識的基本和安全規則導體顏色或字母數字標識》來定義的。

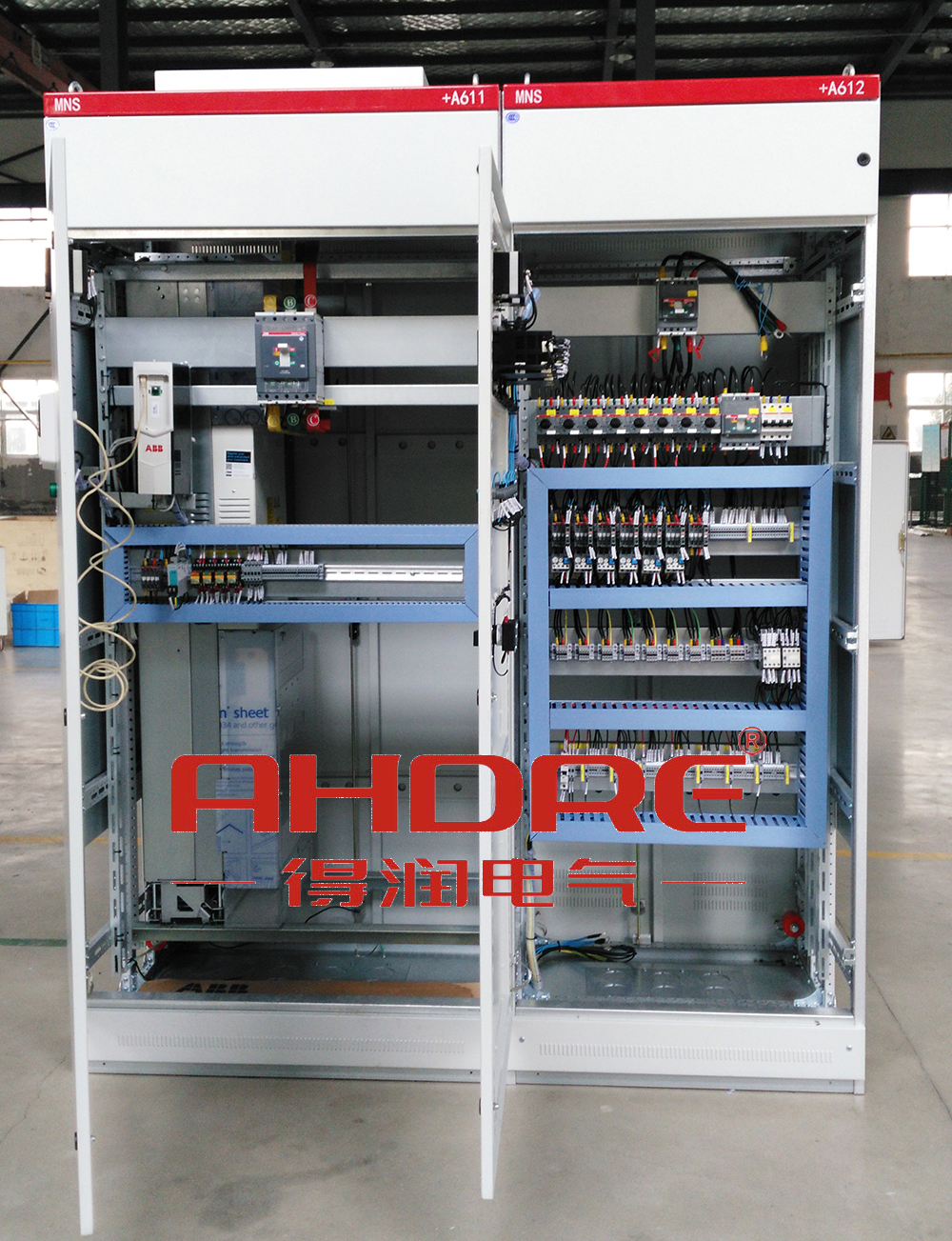

在成套開關設備內部的線纜一般采用黑色作為基本顏色，線頭和線尾可加顏色套環進行區別。顏色色系的標定含義如下：
一、成套開關設備內部依導線顏色標志電路時的線纜顏色標定含義：
1.黑色：裝置和設備的內部布線
2.棕色：直流電流的正極
3.紅色：三相電路的C相、晶體三極管的集電極、晶體二極管、整流二極管或晶閘管的陰極
4.黃色：三相電路的A相、晶體三極管的基極、晶閘管和雙向晶閘管的門極
5.綠色：三相電路的B相
6.藍色：直流電路的負極、晶體三極管的發射極、晶體二極管、整流二極管或晶閘管的陽極
7.淡藍色：三相電路的零線或中性線、直流電路的接地中線、雙向晶閘管的主電極、無指定用色的半導體電路
8.黃綠雙色：接地線
9.紅、黑色并行：用雙芯導線或雙根絞線連接的交流電路
二、成套開關設備內部依電路選擇導線時的線纜顏色標定含義：
1.黃色：交流三相電路的A相
2.綠色：交流三相電路的B相
3.紅色：交流三相電路的C相
4.淡藍色：零線或中性線
5.黃綠雙色：安全用的接地線
6.紅色黑色并行：安全用的接地線
7.棕色：直流電路的正極
8.藍色：直流電路的負極
9.淡藍色：接地中線
10.紅色：半導體電路的晶體三極管的集電極
11.黃色：半導體電路的晶體三極管的基極
12.藍色：半導體電路的晶體三極管的發射極
13.藍色：二極管和整流二極管的陽極
14.紅色：二極管和整流二極管的陰極
15.藍色：晶閘管的陽極
16.黃色：晶閘管的門極
17.紅色：晶閘管的陰極或雙向晶閘管的門極
18.白色：主電極
19.黑色：整個裝置及設備的內部布線一般推薦
20.白色：半導體電路
