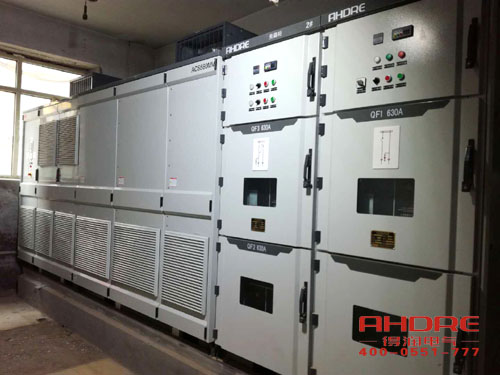

安徽得潤電氣是現在市場上為數不多的中高壓變頻旁路柜廠家之一，更是ABB公司指定的變頻器配套旁路柜廠家之一，以下是為大家整理的幾條比較常見的變頻器旁路柜問答：

問：中高壓變頻器的旁路柜是什么?有什么用途?

答：變頻器正常情況下，通過變頻器控制負載的轉速；變頻器故障情況下，經由旁路柜向負載配電。旁路柜是為保證負載可靠不間斷運行而設置的。

問：中高壓變頻器旁路柜最常見的用途有哪些？

答：變頻器正常情況下，通過變頻器控制負載的轉速；變頻器故障情況下，經由旁路柜向負載配電。旁路柜是為保證負載可靠不間斷運行而設置的。

問：中高壓變頻器能不能和高壓配電柜并排布置？

答：當然可以的，這個不會影響的

問：中高壓變頻器的組成有哪些？

答：介紹一種典型的電壓源型單元串聯結構：

1、移相整流變壓器——————原邊為母線電壓，副邊直接為功率單元供電，電壓為功率單元額定電壓（一般為400~1500V），副邊繞組數量依照功率單元的個數。（一般6kV的每相5或6個，10kV的8到9個）。

2、逆變部分——————即功率單元柜，由若干個串聯的功率單元組成，形成三相，直接輸出到電機，單元為星形連接。單元可細分為整流環節（可控硅或不可逆二極管），濾波環節（電解電容或膜電容），逆變環節（主流采用IGBT，ABB的IGCT等）。

3、控制部分——————用于實現PWM算法控制，驅動開關元件工作。數據采集，保護等功能?，F(xiàn)今多采用32位/64位DSP或雙DSP實現。柜面顯示操作設備，按鈕指示燈，報警故障燈，與上位機或DCS通訊等設備均可視為控制部分。

4、旁路柜視為獨立系統，不作為高壓變頻器的必要組成部分。

問：中高壓變頻器旁路柜設計原理？

答：高壓開關柜是指用于電力系統發電、輸電、配電、電能轉換和消耗中起通斷、控制或保護等作用，電壓等級在3.6kV－12kV的電器產品，主要包括高壓斷路器、高壓隔離開關與接地開關、高壓負荷開關、高壓自動重合與分段器，高壓操作機構、高壓防爆配電裝置和高壓開關柜等幾大類。高壓開關制造業是輸變電設備制造業的重要組成部分，在整個電力工業中占有非常重要的地位。高壓變頻器旁路柜使電動機起動的全過程可預測、可調整、可控制。起動電流小而平滑、無沖擊，顯著降低電網壓降，保證電網的可靠運行，有效的保護了電動機及被其起動的傳動機械。具備完善的報警提示功能和電動機保護功能，可靠性高。

在標準型的基礎上，增加電流閉環自動控制功能。即在電動機起動過程中自動檢測電動機電流，同時根據電流大小自動調節控制裝置，使電動機起動達到最住化。

如以上問答仍沒有解決您的問題，歡迎致電400-0551-777，我們將由專業人員為您解答。
