母線槽和電纜橋架都是經常被用在配電系統中，用來分散系統中各個元件的功率。母線槽由金屬板（鋼板或鋁板）為保護外殼、導電排、絕緣材料及有關附件組成的母線系統。電纜橋架由槽式、托盤式或梯級式的直線段、彎通、三通、四通組件以及托臂、吊架等構成具有密接支撐電纜的剛性結構系統。作為高低壓配電設備中常用的兩種配電系統，如何分析這兩種在應用中的比較呢？下面為大家分析一下這兩種方案的不同點。

一、 普通母線槽與電纜的性能特點

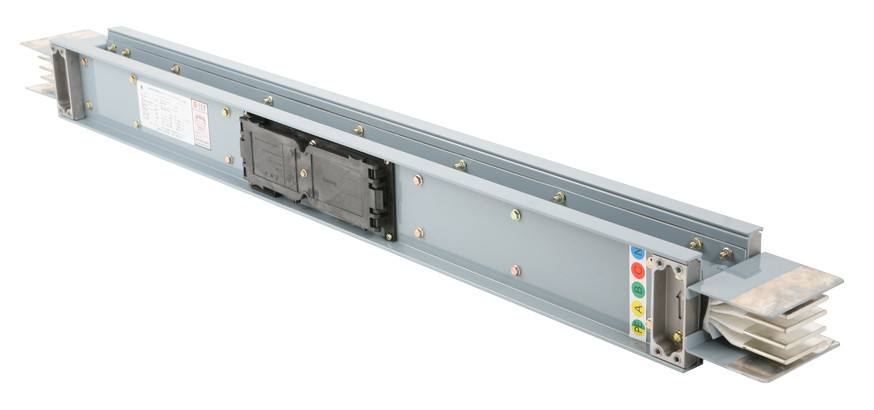

所謂普通母線槽，就是通過合理、安全的結構，將幾根導體包裹在金屬外殼內，組成一個整體的具有電氣連續性的輸配電系統。普通母線槽一般分為密集絕緣型和空氣絕緣型兩種。空氣絕緣型結構簡單、輸送電流大;密集絕緣型結構緊湊、散熱能力好。它們都有過載能力強、分接方便、占用空間小等特點。

電纜分為單芯電纜和多芯電纜。單芯電纜主要采用各種絕緣材料，將多股銅線包覆在絕緣層內，作為某一相電流導體。多芯電纜則是將多根絕緣線芯絞合在一起，在包上外護套而形成的一整根完整的電纜。電力電纜的絕緣線芯數，通常為1、2、3、4、5等芯，以及4+1和3+2芯。電纜的主要優點是選用靈活多變，環境適應能力強，但也有著其固有的局限性。下面從幾個主要方面對母線槽和電纜進行性能比較。

（1）載流量

低壓電纜的截面積最大為1000mm2，額定電流為1600A。這么大規格電纜因其體積和重量過大，很少應用于實際工程中。工程中一般常用的是400mm2及以下規格電纜，這就要求使用多根電纜來實現同時供電。而母線槽額定電流最大可達6300A，其強大的載流能力是電纜根本無法比擬的。

（2）過載能力

不論電纜還是母線槽，過載能力都取決于所用絕緣材料的工作溫度。母線槽絕緣材料的工作溫度為105℃，現已開發出工作溫度為140℃以上的輻照交聯阻燃纏繞帶(PER)和輻射交聯聚烴熱收縮管。而目前電纜所用絕緣材料的常期工作溫度一般為90℃和105℃，輻照交聯電纜的最高工作溫度為125℃。因此，母線槽的過載能力遠遠大于電纜。

（3） 安裝分接

母線槽一般采用插接式安裝分接方法。所謂插接式母線槽，就是利用插接的方式把主干線的電源分接到支線去，每隔若干米就留有一個插接箱口，因此分接十分方便。而電纜需要在現場進行分接，可靠性差，即便是預制分支電纜，也有其缺陷。分支電纜明顯的缺點，主要是需要向工廠定制分支連接器材，通常采用開口的"C"型抱箍。時間久了，這種抱箍能否保證緊箍力也是問題。另外，分支電纜分支頭的價格不菲，因此預制分支電纜至今應用面仍不廣。安裝分支電纜時，需要切斷樓面電源，而安裝母線槽時無須斷電，只要在空載情況下，取下母線槽的插接箱即可。但要切斷預制分支電纜的分支電源，在帶電的情況下操作是十分危險的。

（4）防火性能

普通電纜的絕緣層和外護套會燃燒。即使阻燃電纜在火焰下也會燃燒，只有在火焰離開后才燃燒。耐火電纜不會燃燒，但價格昂貴，只有在消防報警電路系統等不準停電的場合才使用耐火電纜。而母線槽外殼是金屬的，不會燃燒，即使銅排的絕緣材料發生燃燒，火苗也不會危機到母線槽外面。

（5）散熱性能

電纜的絕緣和外護套 既是絕緣層，又是隔熱層。因此，為了保持電纜散熱，當電纜在橋架內敷設時，最多允許敷設2層，其原因主要是考慮散熱問題。而母線槽利用空氣傳導散熱，并通過緊密接觸的鋼制外殼，把熱量散發出去，因此它的散熱性能比電纜優越的多。

（6）運行維護

母線槽的維護比較簡單。母線槽日常維護時，通常是測量外殼和穿芯螺栓的溫升、進線箱的接頭溫升等，穿芯螺栓若采用4.8級則需要定期緊固，若采用8.8級的高強螺栓則不必定期堅固。而電纜因其材料易于磨損、易老化、壽命較短等因素限制，需要定期進行檢查和維護，甚至更換。

二、安裝施工

雖然電纜敷設安裝時在線路走向上靈活方便，但是工程中電纜一般都是要靠橋架支撐，所以電纜施工需要先安裝橋架，再鋪設電纜，分步進行。而母線槽的安裝確實需要專業的安裝技術，但卻只需要按照產品標準安裝程序即可，一次性完成安裝。另外，母線槽結構緊湊，占用空間相對較小，易于管道、線路空間布置，且安裝方便。當然，對于400A以下的小電流線路，因?yàn)樗x用的電纜截面相對較小、根數較少，使用電纜則顯得更為靈活。

三、供電系統

母線槽供電系統通常是主干線從配電中心引出以散射狀靈活供電，而電纜供電則受分接難度大、載流量小、難以分散控制等因素限制，通常是"點對點"供電，特別是在高層建筑供電系統中，母線槽相比電纜的優越性尤為突出。

傳統電纜供電方式，每個樓層都需要單獨放線，電纜根數眾多。這樣的密集敷設方式，散熱性差、占用空間大、事故檢查難、維修難度大。而母線槽供電只要使用單一的中心母線槽系統，在每個樓層設置相應容量的插接箱進行分流，即可達到供電目的。這種方式使得分接異常靈活，而且每個分支都有插接箱對分流變?nèi)萏幍谋Ｗo(hù)。因此，采用母線槽更加安全、更加簡單、更加可靠。

四、經濟成本

母線槽相比電纜，總體來說，由于使用材料高檔，工藝相對復雜，首期投入成本一般比電纜要大。但是，從長遠來看，使用母線槽則優越的多。當前，母線槽使用壽命一般在30年至40年，而普通電纜則只有15年左右的使用壽命。母線槽系統只要按照規范安裝和運行，基本上不需要更換部件，只需要對周邊環境例行檢查即可。而電纜則經常會出現接頭老化、絕緣層脫落等現象，需要對某一段電纜進行更換。另外，當今市場上已經有許多實力較大的母線槽廠家推出鋁導體母線槽，且已大規模應用于大型建筑。這類母線槽的采購價格遠比電纜橋架的價格低,，但使用性能卻高于電纜。對于首批投入資金緊張的用戶，完全可以選用此種母線槽。

以上就是母線槽和電纜橋架二者的比較，相信讀完的你們應該有所掌握了。如果想要了解更多知識，歡迎后臺咨詢我們。
