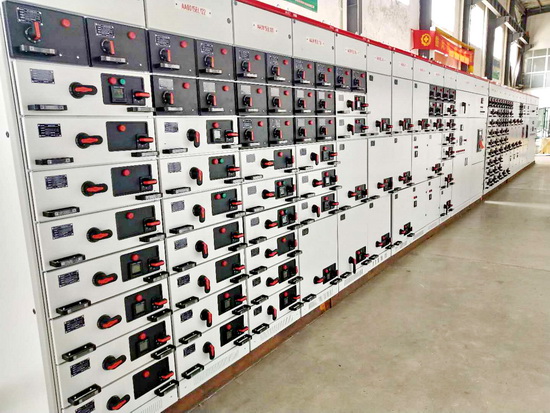

MNS2.0低壓控制柜是由標準化的、成系列的模塊組成，通過發電、輸配電、電能轉換及對電能消耗設備的控制，并其主母線進行無功補償。因此，MNS2.0低壓控制柜在設計上加強對性能的優化，提高產品配電線路中負載能力。下面帶大家詳細講解低壓控制柜的結構特點。

一、柜體結構

1.控制柜外形應平整美觀，殼體由剛性框架組成，面板應用 2mm 厚的冷軋板經柔性加工線一次成型組裝而成，框架結構應用敷鋁鋅板經柔性加工線一次成型的 C 型骨架組裝而成，內部的分隔板應選用進口敷鋁鋅板。連接采用新工藝的自攻螺釘和螺絲，并用無裂縫的鋼板全部包成獨立固定結構。控制柜應具有很好的剛度和強度，以完全滿足運輸、安裝、運行、檢修等的機械強度要求。

2.所有金屬結構的部件，均應按有關規定可靠連接到柜內接地母線上。設備的布置應便于操作，在任何情況下不妨礙良好的運行性能，柜內空間滿足檢修要求。控制柜端部結構、母線排和電線電纜敷線槽的布置，應考慮便于擴展。

3.百葉窗或其它通風孔的布置和安裝，應能防止由上面滴水或地板上濺起的水進入開關柜內。

二、柜體的安全距離

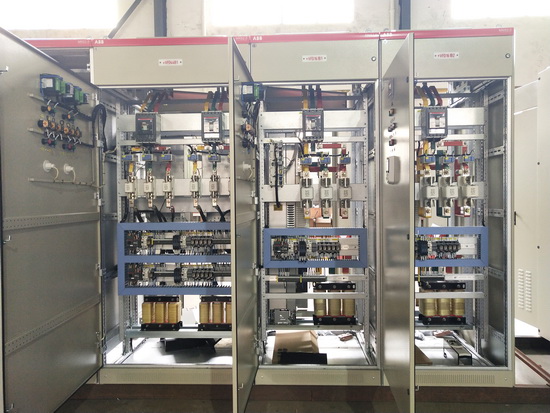

1.控制柜應利用進口覆鋁鋅板將裝置劃分成3個隔室，即母線隔室、電纜隔室、功能單元隔室，并滿足下面的所有要求：

(1)防止觸及鄰近功能單元的帶電部件；

(2)用阻燃的隔板，限制事故電弧的擴大；

(3)防止外界物件從裝置的一個隔室進到另一個隔室。

2.隔室之間的開孔應確保斷路器在短路分?jǐn)鄷r產生的氣體不影響相鄰隔室的功能單元的正常工作。

3.用作隔離的隔板為進口覆鋁鋅板或絕緣隔板。金屬隔板與保護接地導體應可靠連接，金屬隔板在人體碰撞時產生的變形不應減小其絕緣距離。

功能單元隔室中的隔板不應由短路分?jǐn)鄷r產生的電弧或游離氣體所產生的壓力而造成損壞。

三、母排要求

主母線和分支母線應由螺栓連接的高導電率的銅排制成，符合規定的載流量，并應包括下列特性：

1.所有連接主母線全長表面必須采用先進的抗氧化處理工藝并且搪錫。螺栓連接的方法，應在不限制使用壽命的期間內，從標準的額定環境溫度到額定滿載溫度范圍內，螺孔周圍的初始接觸壓力大體保持不變，每個連接頭應不小于兩個螺栓。

2.母線支持件和母線絕緣物，應為不吸潮、阻燃、長壽命的并能耐受規定的環境條件的產品，絕緣熱縮套的選用最終應由需方確定。在設備的使用壽命內，其機械強度和電氣性能應基本保持不變。

3.所有導體的支持件，能耐受相當于它所接的斷路器的最大額定開斷電流所引起的應力。

4.應設置垂直母線關閉遮板，當抽出單元抽出時，應能有效防止意外觸及垂直母線。

四、安全要求

1.抽屜柜應設PE母線，規格與N線相同。垂直母線嵌裝在用阻燃材料制成的功能壁中。柜體及抽屜單元采用模數結構，抽屜單元要求采用阻燃型工程塑料注塑的零件裝配而成，以保證抽屜單元尺寸精度高，互換性好。

2.抽屜具有分、合、試驗、抽出、隔離五個位置，并具有明顯標志。

3.抽屜設有機械聯鎖裝置和緊急解鎖裝置，為加強安全防范，操作開關定位后可加上掛鎖。

以上就是MNS2.0低壓控制柜生產中的設計要求，合理的設計方案需要按照以上的要求，才能保障產品的安全性。安徽得潤電氣作為ABB公司MNS2.0控制柜的聯盟授權生產廠家，專業的技術團隊，完善的生產體系和一流的售后服務。
