學會了這些電氣符號，讀懂電氣圖紙?jiān)僖膊磺笕肆耍?/h1>

來源：得潤電氣查看手機網址

掃一掃!掃一掃!

瀏覽：-發布日期：2019-04-20 10:55【大 中 小】

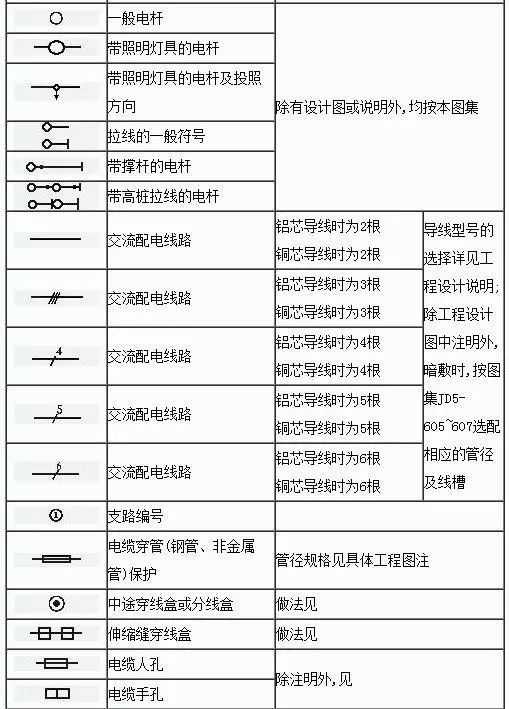

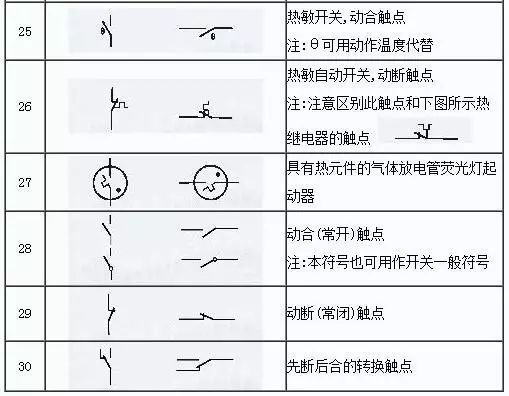

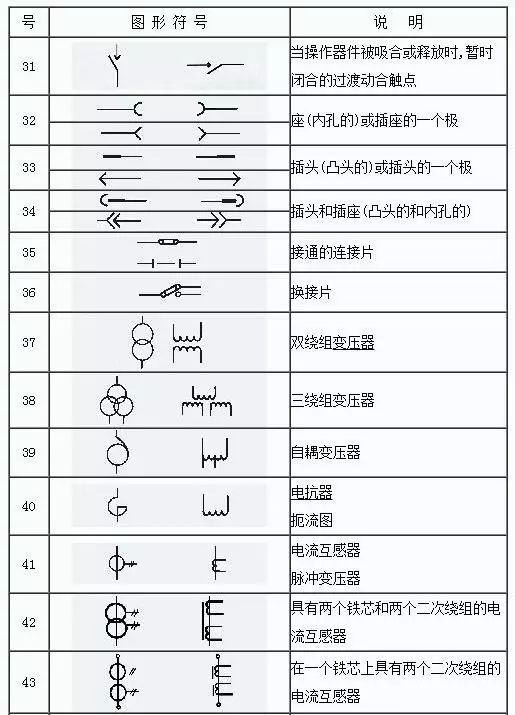

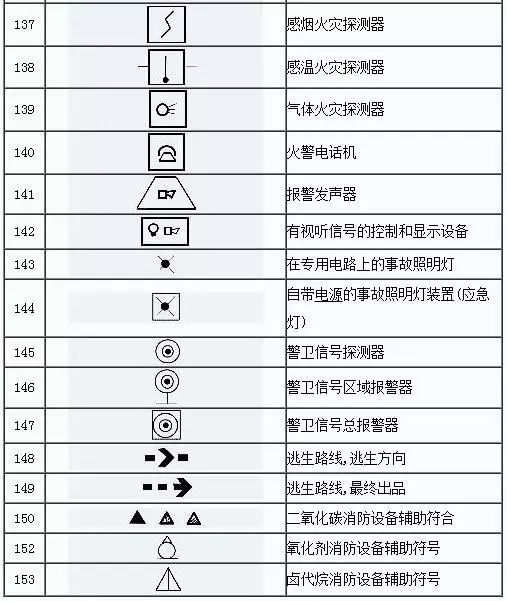

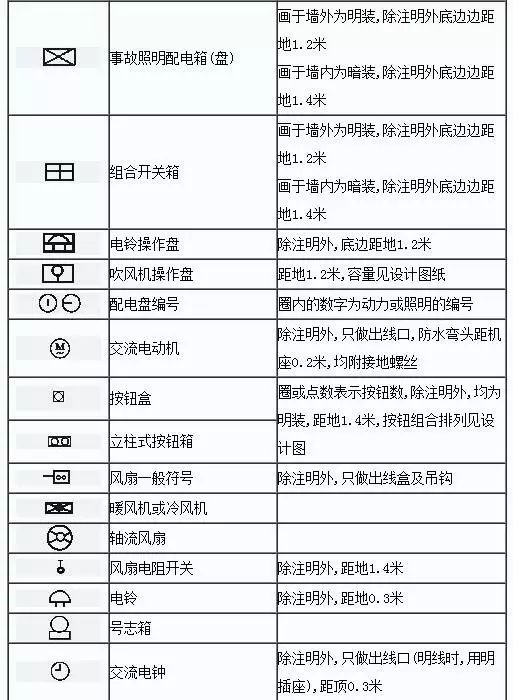

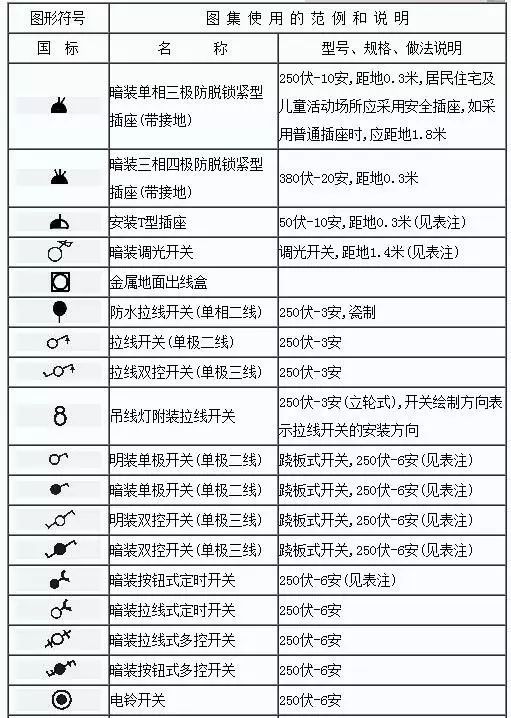

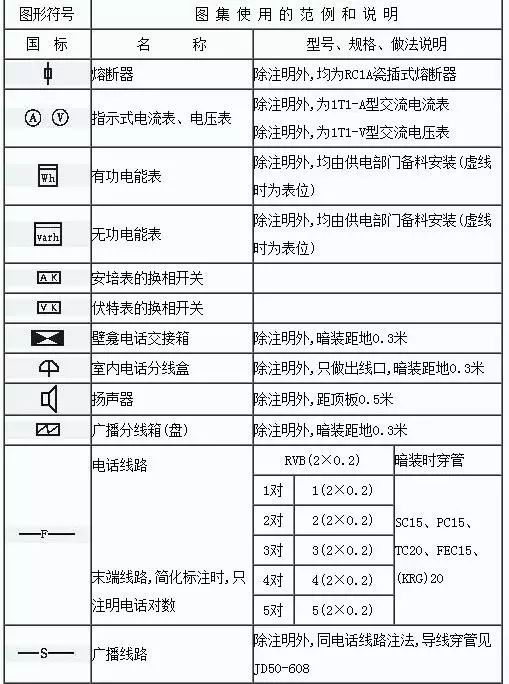

電氣行業離不開電氣圖紙，而電氣圖紙多是由電氣符號組成的，無論是初入電氣行業還是一個電氣老手，都不可能對電氣符號完全了解。下面得潤電氣的小編就為大家分享所有電氣符號的定義和說明，希望能夠幫到您。

定義：

電氣圖形符號是指用于各種設備上，作為操作指示或用來顯示設備的功能或工作狀態的圖形符號，例如：電氣設備用圖形符號、紡織設備用圖形符號等。網站數據庫中收錄現行的含有設備用圖形符號的國家標準共26項，所含設備用圖形符號共2902個。

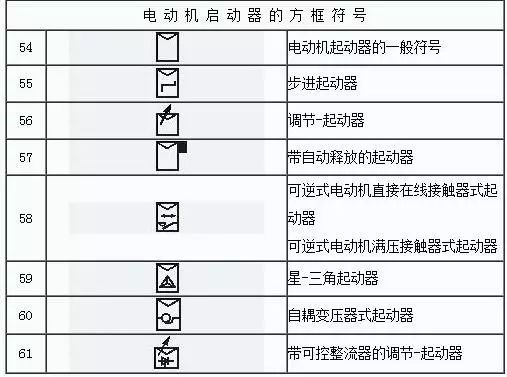

圖形符號的種類和組成：圖表符號一般分為：限定符號、一般符號、方框符號、以及標記或字符。限定符號不能單獨使用，必須同其他符號組合使用，構成完整的圖形符號。如交流電動機的圖表符號，由文字符號、交流的限定符號以及輪廓要素組成。延時過流繼電器圖形符號，由測量繼電器方框符號要素，特性量值大于整定值時動作和延時動作的限定符號以及電流符號組成。方框符號一般用在使用單線表示法的圖中，如系統圖和框圖中，由方框符號內帶有限定符號以表示對象的功能和系統的組成，如整流器圖表符號，由方框符號內帶有交流和直流的限定符號以及可變性限定符號組成。

如果以上的分享對您有幫助，不要忘了點個贊分享給更多朋友喲！
