高壓旁路柜是用于高壓變頻器和電機之間工變頻運行的切換裝置，解決高壓變頻器或軟啟動裝置發生故障時電源的供電問題。在保證電機連續工作的同時，工變頻運行的切換系統決定了供電的穩定性。

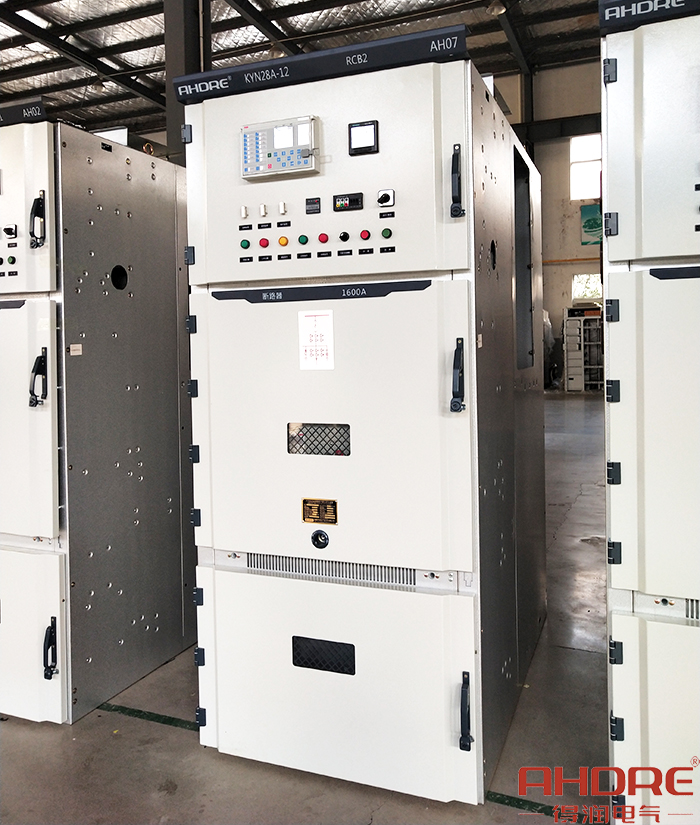

在上海商法的項目中，根據項目現場要求，旁路裝置不允許直接啟動工頻，需提供實現工變頻無擾動切換的旁路裝置。此次軟啟切換旁路方案中，得潤電氣采用了8臺KYN28A-12高壓柜，每臺高壓柜都設有單獨的PT裝置，可以為變頻/工頻切換的同期裝置提供數據支持。通過用戶后臺控制裝置對軟啟出口電壓相位及頻率的分析，及控制軟啟使其與對應工頻側電壓保持一致，以滿足用戶的控制需求。

高壓旁路柜方案主要有手動和自動兩種旁路方式，而這次的一拖二自動軟啟切換裝置屬于衍生方案的一種。常規操作需先停軟啟再啟工頻，電機有一個停車的過程，而無擾動自動切換完全避免了存在的問題。通過PT控制裝置將變頻輸出電壓頻率與工頻電壓頻率保持一致，確保切換時的安全可靠，實現工變頻運行的無擾動自動切換。
