歐式箱變又稱戶外成套變電站，也稱做組合式變電站。歐式箱變適用于住宅小區、城市公用變、繁華鬧市、施工電源等，用戶可根據不同的使用條件、負荷等級選擇歐式箱變。

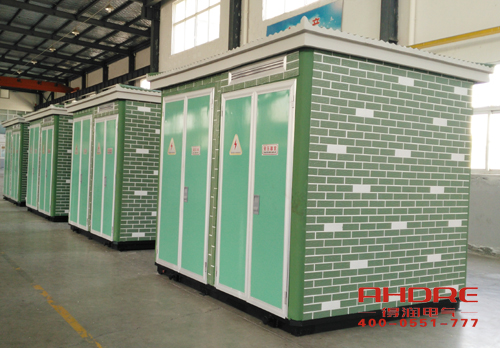

此次生產的箱式變電站美觀大方，由三個獨立的小室組成。一面是高壓室和變壓器室，一面是低壓室。

一、高壓室　　里面裝有ABB LSC2A-PM金屬封閉開關設備和控制設備（10KV充氣柜）。主要功能是外線先接入到此處，然后由充氣柜再將電送到變壓器室。

二、變壓器室　內置一臺“施耐德”樹脂澆注干式變壓器。變壓器通過母排將低壓送到低壓室內。

三、低壓室　內有低壓饋電柜、GGD低壓電容補償柜、GGD進線柜、UPS不間斷電源柜四部份組成。

歐式箱變因其具有組合靈活、便于運輸、遷移、安裝方便、施工周期短、運行費用低、占地面積小、無污染、免維護等優點，受到廣泛重視。另還具有電能檢測、顯示、計量的功能，并能實現相應的保護功能，還設有專用的接地導件，并有明顯的接地標志。此外為適應戶外工作環境，歐式箱變的殼頂一般都采用隔層結構，內裝有隔熱材料，箱體底部和各室之間都有冷卻進出風口，采用自然風冷和自動控制的強迫風冷等多種形式，以保證電氣設備的正常散熱，具有防雨、防塵、防止小動物進入等措施。

目前，在國外 22kV 以下的城市電網和工業電網中已廣泛采用了歐式箱變，從而改變了在電桿上安裝變壓器，蜘蛛網式的布線方式。它對電力網的安全、可靠運行、減少變電所投資、加快建設速度，都起到了良好的作用，是變電設備新的發展趨勢之一。另外，還可以通過箱殼顏色的設計使其與使用環境協調一致，有利于美化環境。因此它必將會在我國廣大城市、農村、工礦企業、公共建筑中得到廣泛的應用。
