無功補償裝置是降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境的技術。根據電網輸出的功率，可以分為有功功率和無功功率，將電能轉換成其形式的能。目前無功補償被廣泛應用到電氣行業，提供固定容量的容性無功功率，補償感性無功功率，改善功率因數，穩定系統電壓，提高整體的電力傳輸效率。

一、無功補償?shù)膽?yīng)用

無功補償配置應根據電網情況，從整體上考慮無功補償裝置在各電壓等級變電站、10kV及以下配電網和用戶側配置比例的協調關系，實施分散就地補償與變電站集中補償相結合，電網補償與用戶補償相結合，高壓補償與低壓補償相結合，滿足電網安全、經濟運行的需要。

二、無功補償應用的方式

1.變電站集中補償：主要目的是平衡輸電網的無功功率，改善輸電網的功率因數，提高系統終端變電所的母線電壓，補償變電站主變壓器和高壓輸電線路的無功損耗。變電站集中補償一般和主變調檔一起用VQC系統進行自動控制。區域內多個變電站的無功補償裝置聯合起來可組成區域電壓無功自動控制系統（AVC）。

2.投入相應數量的電容器進行跟蹤補償。它主要目的是提高公用變的功率因數，實現無功補償?shù)木偷仄胶猓瑢祿p有積極作用，同時也有助于保證該用戶的電壓水平。

3.用戶終端分散補償：一般指在100kVA轉變用戶低壓側進行集中并聯電容器補償。原理與作用和公用變低壓集中補償一樣。因用戶側的力率考核以月電量計算平均功率因素，故其無功補償以補電量為主，瞬間往往會出現欠補或過補，不能實現實時無功平衡。

4.桿上無功補償：由于配電網中很多小容量的公用變、100kVA以下的專用變、小容量的低壓動力用戶都沒有進行低壓補償，由此造成很大的無功缺口需要由上級變電站來填，使得在配電線路上存在大量的無功傳輸。

三、基本工作原理

1. 控制參數

功率因數控制器工作所依據的參數是功率因數？無功缺額？還是其他？

常見的有功率因數的、無功分量的，還有多種參數混合的。

2. 補償方式

三相共補即指發出一個指令，同時對系統的A,B,C三相無功缺額進行補償。

分相補償即指發出一個指令，只能對系統的A,B,C三相中的其中一相缺額進行補償，即可以實現對每相無功補償?shù)莫毩⒖刂啤?/p>

混合補償即可以同時實現三相公布和分相補償。

3. 補償控制輸出型式和回路數

控制器一般有兩種輸出命令型式，一種為接點輸出，主要用于控制接觸器；一種為電平輸出，主要用于控制晶閘管開關和復合開關。

控制器輸出回路數決定了一個控制器可以控制補償支路的數量，常見的有6路，12路和18路。

4. 控制器監視的參數

作為一個智能設備，很多功率因數控制器同時可以監視很多電氣參數。

例如：電流、電壓、無功功率、諧波畸變率等。

5. 控制器的監視界面

常見的控制器界面包含數碼顯示和液晶顯示。

6. 保護功能和故障信息的記錄

功率因數控制器作為無功補償柜內的智能設備，通常還具有完善的保護功能，以保障無功補償柜的安全運行。如：過電壓、欠電壓、過溫度保護等。

故障信息可以做完整的記錄，且記錄包含時標。

四、無功補償裝置的選用應注意的問題

1.柜型和柜體尺寸

無功補償柜的柜型同低壓開關柜。

2.測量系統

對于一臺成套設備而言，一般都需要有儀表來測量電氣參數。也就是通常無功補償柜都會配置電力儀表。

3.散熱系統

無功補償柜的散熱必須要做好，否則柜內溫度的過熱將直接導致電容器損壞。散熱可以用常規的溫度控制器+排風扇的方式，也可以用開關柜專用空調來實現。

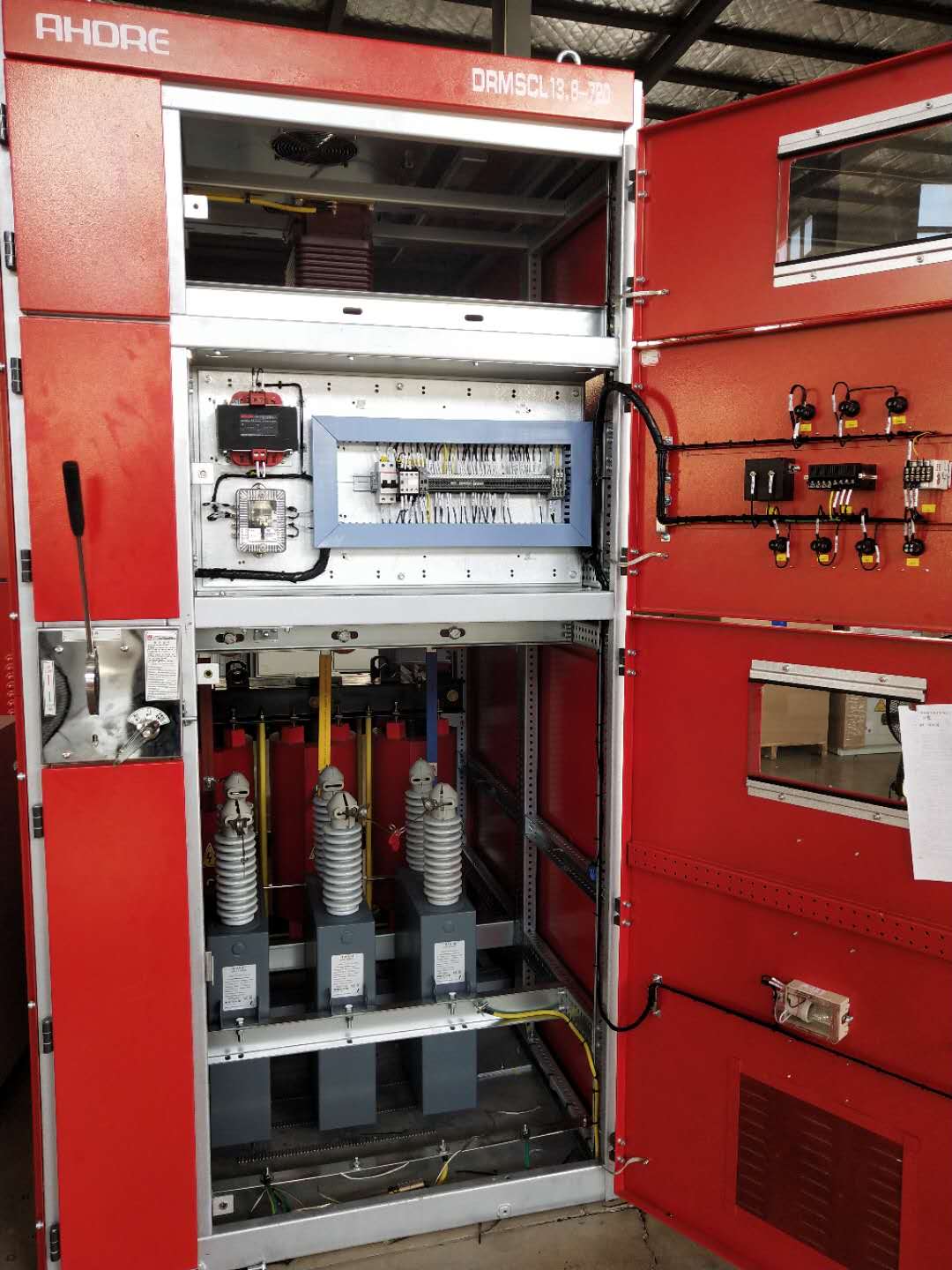

得潤電氣是一家專業生產高低壓開關柜、無功補償裝置的廠家，最近得潤為沙特生產一批13.8KV高壓無功補償裝置，是將固定容量的電容器組并聯在無功負載上，就地提供固定容量的容性無功功率。這是一款無功補償柜是根據客戶需求量身定制的產品，深受客戶滿意。
