無功補償裝置是常用在解決電能質量問題的一種配電裝置，通過提高電網的功率因數改善供電環境。當你遇到設備運行功率達不到額定功率，電機和變壓器等設備溫度過高，機械振動噪聲變大等情況時，說明你使用的無功補償裝置的補償方式不對，才導致電能質量問題引起的常見現象。接下來給大家詳細講解這幾種補償方式，讓你清楚知道正確的補償方式。

一、就地補償

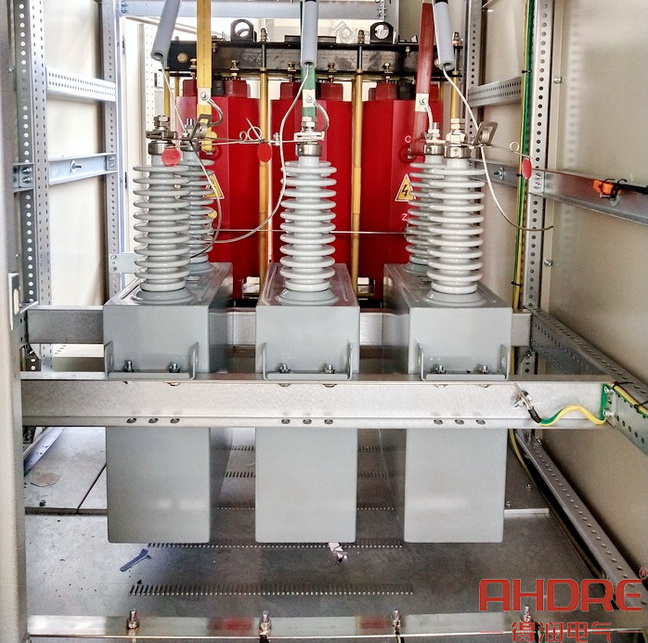

就地補償一般將電容器直接與電動機變壓器并聯，二者共用1臺開關柜；目前水廠、水泥廠應用較多。

優點：末端補償，能最大限度的降低線損。

缺點：臺數較多，投資量大。

二、集中補償

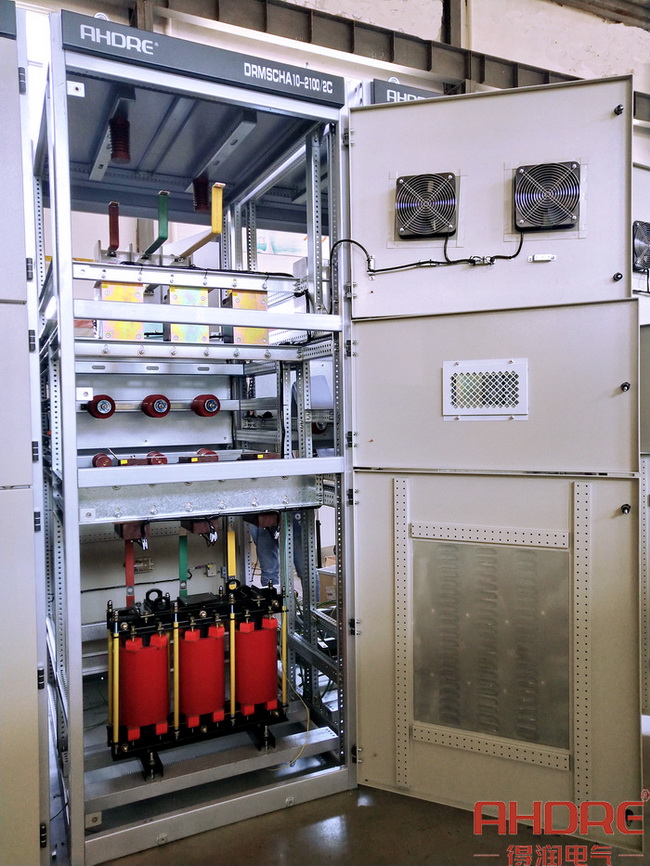

集中補償是集中裝設在系統母線上，一般設置單獨的開關柜；應用于適用于負載波動小的系統。

優點：可對整個變電所進行補償，投資相對較小。

缺點：一般為固定補償，在負載低時可能出現過補償。

二、自動補償

自動補償是采用接觸器、斷路器等根據功率因數控制器的指令投切電容器；目前主流補償方式，滿足大多數行業用戶需求。

優點：能自動調節無功出力，使系統無功保持平衡，技術成熟，占地小、造價低。

缺點：響應時間較慢，受電容器放電時間限制。

三、晶閘管投切電容器

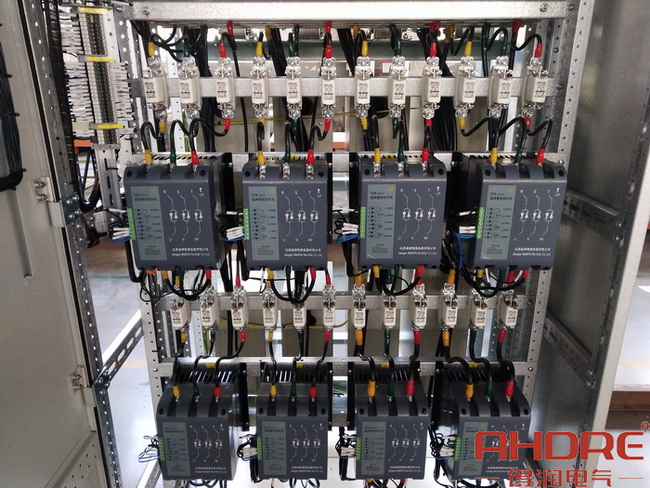

晶閘管投切電容器是采用晶閘管閥組根據功率因數控制器的指令過零投切電容器；

優點：響應速度快，無涌流，無沖擊。

缺點：占地面積大。

五、串聯補償

串聯補償是串聯電容器組用來補償輸電線路的電感，以提高線路的輸電能力和穩定性。串聯電容器還可以調整并聯線路的負荷分配；應用于輸電線路。

優點：能有效補償線路壓降，降低線路損耗。

缺點：固定補償，容抗不能改變，有可能引起次同步諧振。

六、有源濾波器

有源濾波器是通過外部電流互感器實時監測負載電路，并通過內部DSP計算提取出負載電流的諧波成分，然后通過RWN信號發送到內部IGBT，控制逆變器產生一個和負載諧波大小相等、方向相反的電流注入到電網中補償諧波電流，實現濾波現象。

優點：快速動態響應，無級調節，雙向補償，無須大容量電容電抗，占地面積小。

七、靜止無功發生器

靜止無功發生器是采用采用元器件式產品設計理念，有效避免了過補和欠補的情況，并采用可關斷器件TGBT構成的電流源型裝置，從機理上避免了諧振現場，安全性大大提高

優點：快速動態響應，無級調節，雙向補償，無須大容量電容電抗，占地面積小。

以上就是常用的幾種無功補償方式，根據現場不同方案的選擇、線路負載情況、以及電機功率大小等條件，選擇一種適合的補償方式來提高電網質量。
