RS485、RS422、RS232典型的串行通訊標準，是總線（關于總線的定義等，得潤電氣在前面的文章都有涉及，詳見得潤電氣官網fcxgx.cn）的一種形式，都是由電子工業協會（EIA）制訂并發布的。它們定義了電壓,阻抗等，但不對軟件協議給予定義。

而所謂通信協議（communications protocol）是指通信雙方的一種約定。約定包括對數據格式、同步方式、傳送速度、傳送步驟、檢糾錯方式以及控制字符定義等問題做出統一規定，通信雙方必須共同遵守。因此，也叫做通信控制規程，或稱傳輸控制規程，它屬于ISO\ OSI七層參考模型中的數據鏈路層。通過通信信道和設備互連起來的多個不同地理位置的數據通信系統，要使其能協同工作實現信息交換和資源共享，它們之間必須具有共同的語言。交流什么、怎樣交流及何時交流，都必須遵循某種互相都能接受的規則。這個規則就是通信協議?？偩€是通信的物理基礎，只能代表通訊的物理介質層和鏈路層，協議是在此基礎上的軟件描述，是通信語言，負責解析總線上的數據。

做為一種電氣標準，他們的注意區別就是邏輯如何表示。RS232使用-12V表示邏輯1，12V表示邏輯0，全雙工，最少3條通信線（RX,TX,GND），因?yàn)槭褂媒^對電壓表示邏輯，由于干擾，導線電阻等原因，通訊距離不遠，低速時幾十米也是可以的。

RS422，在RS232后推出，使用TTL差動電平表示邏輯，就是兩根的電壓差表示邏輯，RS422定義為全雙工的，所以最少要4根通信線（一般額外地多一根地線），一個驅動器可以驅動最多10個接收器（即接收器為1/10單位負載），通訊距離與通訊速率有關系，一般距離短時可以使用高速率進行通信，速率低時可以進行較遠距離通信，一般可達數百上千米。

RS485，在RS422后推出，絕大部分繼承了422，主要的差別是RS485可以是半雙工的，也可以是全雙工的，四線制是全雙工通訊方式，兩線制是半雙工通訊方式。而且一個驅動器的驅動能力至少可以驅動32個接收器（即接收器為1/32單位負載），當使用阻抗更高的接收器時可以驅動更多的接收器。所以現在大多數全雙工485驅動/接收器對都是標：RS422/485的，因?yàn)槿p工RS485的驅動/接收器一定可以用在RS422網絡。

在工業控制場合，RS485總線因其接口簡單，組網方便，傳輸距離遠等特點而得到廣泛應用。RS485和RS232一樣都是基于串口的通訊接口，數據收發的操作是一致的，所以使用的是同樣WinCE的底層驅動程序。但是它們在實際應用中通訊模式卻有著很大的區別，RS232接口為全雙工數據通訊模式，而RS485接口為半雙工數據通訊模式，數據的收發不能同時進行，為了保證數據收發的不沖突，硬件上是通過方向切換來實現的，相應也要求軟件上必須將收發的過程嚴格地分開。且在協議上RS232只支持點對點通信（1：1），RS422支持點對多（1：N(10)的雙向通訊,RS485支持總線形式的通訊（1：N(32)）。

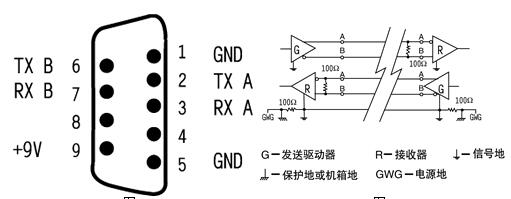

接口上看，他們都可以使用D型9針接口，當然只要能滿足各自的接線要求，接口的具體體現可以是多樣的，只是目前的D型接口最為常用。

因它們的物理定義不同，接線方式和傳輸距離都有各自的特點。唯一相同的都是只能具備一個主設備其余的全部為從設備，從設備間不可獨立通訊，數據的交換必須通過主設備中轉。要實現數據的雙向訪問，就必須自己編寫通訊應用程序，但是這樣的程序多數不能符合ISO/OSI的規范，只能實現單一的功能，適用于單一設備類型，且程序不具備通用性。如果要想具備完整的軟件支持系統，則都必須以ISO/OSI模型為基礎，這樣才能解決總線控制、沖突檢測、鏈路維護等問題。

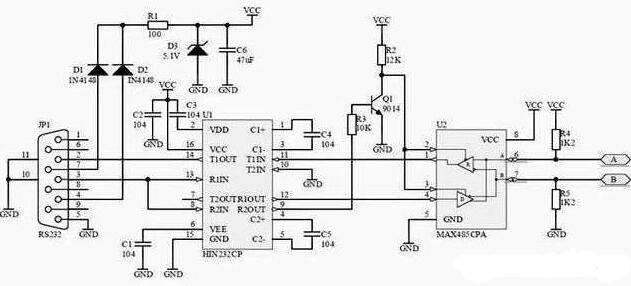

安徽得潤電氣的工程師在自動化系統的設計與調試過程中經常會遇到各種不同接口需要相互通信的問題，怎么辦呢？其實只要設備雙方都支持相同的通信協議，物理鏈路層面的問題都是小問題了，只要采用轉換器，相應的問題即可引刃而解。
