作為得潤電氣的一名電商部員工，我們經常接到這樣的咨詢“我需要采購一臺低壓開關柜多少錢？”每每這個時刻我的內心都很迷茫。因?yàn)槊恳慌_(tái)開關柜所用的元器件都有著很大的差距，這個差距不僅僅是品牌不同，價格不同，更有類型不同而導致價格不同。所以我們會要求客戶提供一次原理圖和二次系統圖。這樣開關柜報價才能夠準確。

本文則是為客戶分享的如何對元器件進行選型。只有指定了主要元器件，才能夠得到配置正確的產品和準確的報價。

一、斷路器

低壓斷路器俗稱自動開關或空氣開關，用于低壓配電電路中不頻繁的通斷控制。在電路發生短路、過載或欠電壓等故障時能自動分?jǐn)喙收想娐罚且环N控制兼保護電器。

斷路器的種類繁多，按其用途和結構特點可分為DW型框架式斷路器、DZ型塑料外殼式斷路器、DS型直流快速斷路器和DWX型、DWZ型限流式斷路器等?？蚣苁綌嗦菲髦饕米髋潆娋€路的保護開關，而塑料外殼式斷路器除可用作配電線路的保護開關外，還可用作電動機、照明電路及電熱電路的控制開關。

低壓開關柜斷路器的選擇應從以下幾方面考慮：

（1）斷路器類型的選擇：應根據使用場合和保護要求來選擇。如一般選用塑殼式；短路電流很大時選用限流型；額定電流比較大或有選擇性保護要求時選用框架式；控制和保護含有半導體器件的直流電路時應選用直流快速斷路器等。

（2）斷路器額定電壓、額定電流應大于或等于線路、設備的正常工作電壓、工作電流。

（3）斷路器極限通斷能力大于或等于電路最大短路電流。
（4）欠電壓脫扣器額定電壓等于線路額定電壓。

（5）過電流脫扣器的額定電流大于或等于線路的最大負載電流。

二、控制器

控制器是一種手動操作，直接控制主電路大電流（10A～600A）的開關電器。常用的控制器有KT型凸輪控制器、KG型鼓型控制器和KP型平面控制器，各種控制器的作用和工作原理基本類似。

由于凸輪控制器可直接控制電動機工作，所以其觸頭容量大并有滅弧裝置。凸輪控制器的優點為控制線路簡單、開關元件少、維修方便等，缺點為體積較大、操作笨重、不能實現遠距離控制。目前使用的凸輪控制器有KT10、KTJl4、KTJl5及KTJl6等系列。

三、接觸器

接觸器主要用于控制電動機、電熱設備、電焊機、電容器組等，能頻繁地接通或斷開交直流主電路，實現遠距離自動控制。它具有低電壓釋放保護功能，在電力拖動自動控制線路中被廣泛應用。

接觸器的選擇

（1）根據負載性質選擇接觸器的類型。

（2）額定電壓應大于或等于主電路工作電壓。

（3）額定電流應大于或等于被控電路的額定電流。對于電動機負載，還應根據其運行方式適當增大或減小。

（4）吸引線圈的額定電壓與頻率要與所在控制電路的選用電壓和頻率相一致。

四、起動器

起動器用于三相異步電動機的起動和停止控制，它是一種成套的低壓控制裝置。

常用的起動器有QC型電磁起動器，用于遠距離直接控制三相籠型異步電動機的起動、停止及正反轉控制，主要由接觸器和熱繼電器組成；QJ型減壓起動器采用自耦變壓器降壓，用于控制三相籠型異步電動機的不頻繁減壓起動控制；QX型起動器為星形-三角形降壓起動器。各種起動器控制電路根據型號和電動機的容量大小而不同，其控制原理在第2章中講解。

五、 主令電器

主令電器用于在控制電路中以開關接點的通斷形式來發布控制命令，使控制電路執行對應的控制任務。主令電器應用廣泛，種類繁多，常見的有按鈕、行程開關、接近開關、萬能轉換開關、主令控制器、選擇開關、足踏開關等。

按鈕

按鈕是一種開關柜很常用的的主令電器，其結構簡單，控制方便。

按鈕的選擇原則

（1）根據使用場合，選擇控制按鈕的種類，如開啟式、防水式、防腐式等。

（2）根據用途，選用合適的型式，如鑰匙式、緊急式、帶燈式等。

（3）按控制回路的需要，確定不同的按鈕數，如單鈕、雙鈕、三鈕、多鈕等。

（4）按工作狀態指示和工作情況的要求，選擇按鈕及指示燈的顏色。

其中表1-1給出了按鈕顏色的含義。

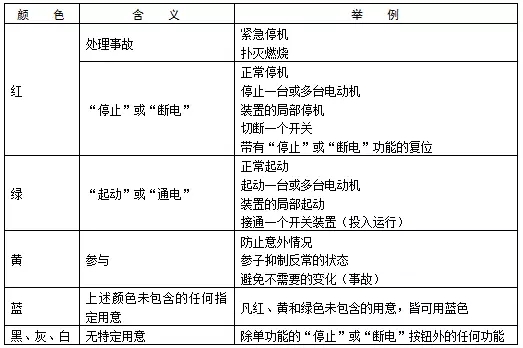

表1-1  按鈕顏色的含義

行程開關

行程開關又叫限位開關，它的種類很多，按運動形式可分為直動式、微動式、轉動式等；按觸點的性質分可為有觸點式和無觸點式。

3．有觸點行程開關的選擇

有觸點行程開關的選擇應注意以下幾點：

（1）應用場合及控制對象選擇。

（2）安裝環境選擇防護形式，如開啟式或保護式。

（3）控制回路的電壓和電流。

（4）機械與行程開關的傳力與位移關系選擇合適的頭部形式。

4．接近開關的選擇

（1）工作頻率、可靠性及精度。

（2）檢測距離、安裝尺寸。

（3）觸點形式（有觸點、無觸點）、觸點數量及輸出形式（NPN型、PNP型）。

（4）電源類型（直流、交流）、電壓等級。

轉換開關

轉換開關是一種多檔位、多觸點、能夠控制多回路的主令電器，主要用于各種控制設備中線路的換接、遙控和電流表、電壓表的換相測量等，也可用于控制小容量電動機的起動、換向、調速。

轉換開關的選擇可以根據以下幾個方面進行：

（1）額定電壓和工作電流。

（2）手柄型式和定位特征。

（3）觸點數量和接線圖編號。

（4）面板型式及標志。

六、電阻器

電阻是電氣產品中不可缺少的電氣元件，可分為兩大類，一類為電阻元件，用于弱電電子產品，一類為工業用電阻器件（簡稱電阻器），用于低壓強電交直流電氣線路的電流調節以及電動機的起動、制動和調速等。

七、變阻器

變阻器的作用和電阻器的作用類似，不同點在于變阻器的電阻是連續可調的，而電阻器的每段電阻固定，在控制電路中可采用串并聯或選擇不同段電阻的方法來調節電阻值，電阻值是斷續可調的。

常用的變阻器有BC型滑線變阻器，用于電路的電流和電壓調節、電子設備及儀表等電路的控制或調節等。BL型勵磁變阻器用于直流電機的勵磁或調速；BQ型起動變阻器用于直流電動機的起動；BT型變阻器用于直流電動機的勵磁或調速；BP型頻敏變阻器用于三相交流繞線式異步電動機的起動控制。變阻器的主要技術參數和電阻器類似。

八、電壓調整器

電壓調整器的種類較少，TD4型炭阻式電壓調整器用于在中小容量的交流或直流發電機中自動調節電壓。

九、電磁鐵

常用的電磁鐵有MQ型牽引電磁鐵、MW型起重電磁鐵、MZ型制動電磁鐵等。

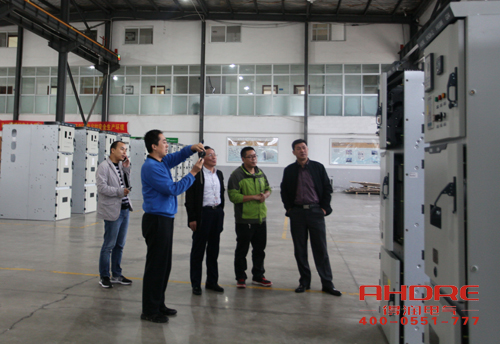

通過上面的分享，相信很多客戶對于開關柜的主要元器件選型有了大致的了解。其實，很多施工在設計院獲得的一次圖和二次圖就可以直接發給我們得潤電氣啦，做開關柜就要找我們這樣“專精特新”的企業才靠譜。歡迎各位新老顧客前來參觀400-0551-777。
