之前和一位朋友聊到網站分享內容，小編覺得我們呈現的是一個自我介紹，客戶需要的是了解我們得潤電氣。而他講：其實客戶在采購配電柜之前，還是很希望了解一下產品的制作過程的。“聽人勸吃飽飯”小編決定今天就先為大家分享一下低壓配電柜的工藝吧。

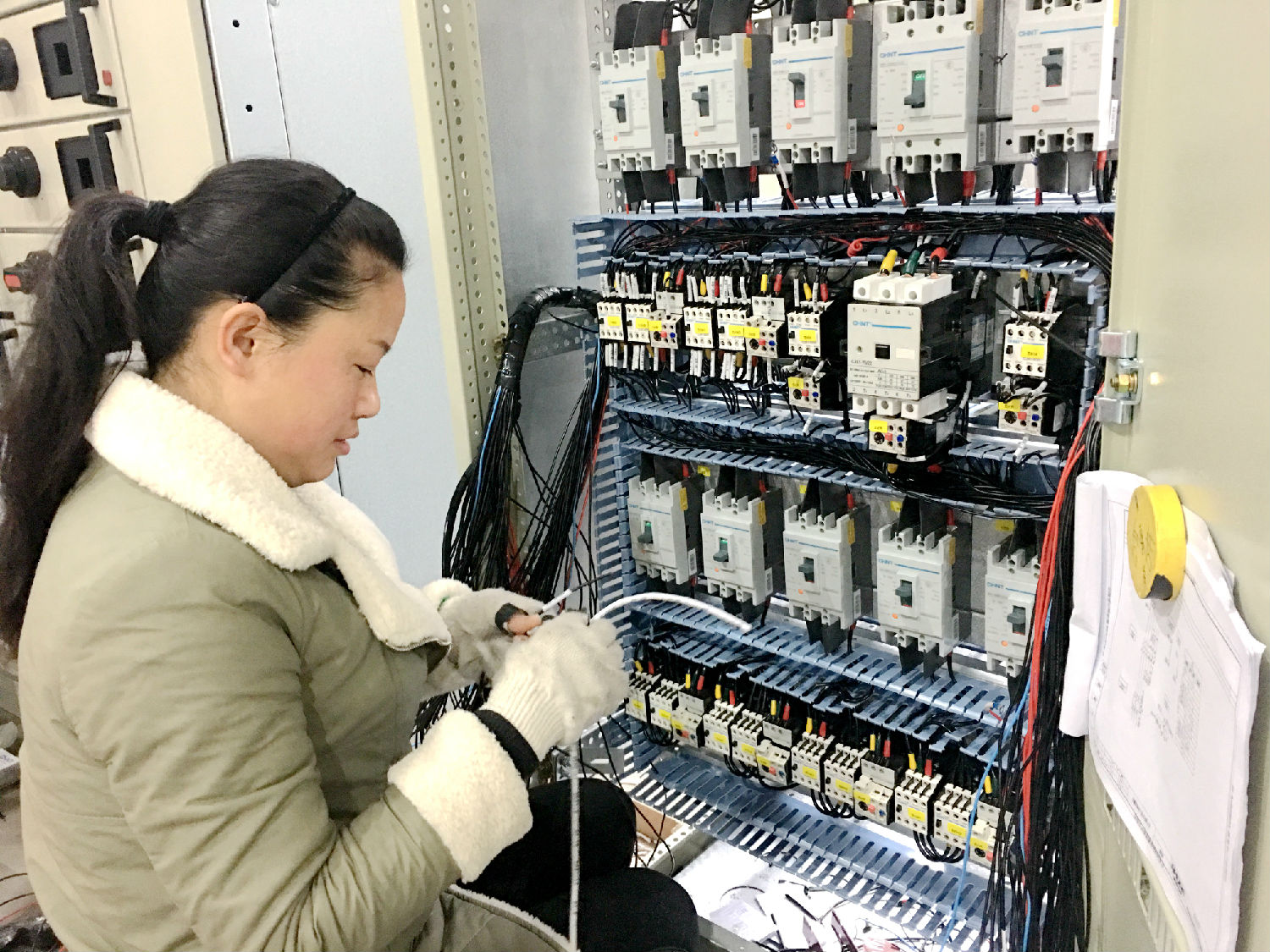

1.低壓配電柜二次接線工藝流程。

2.二次接線的一般技術要求。

3.按圖接線，接線正確。

4.一次導線與一次電氣主要問采用螺栓連接、焊接，應牢固可靠。

5.低壓配電柜內的導線不應有接頭無損、導線芯線無內部損傷。

6.電纜內芯和所配導線的兩頭應用號碼管注明其回路編號，編號應正確，字跡清楚且不易退色。

7.低壓配電柜配線應整齊、清晰、美觀，導線絕緣應良好，無損傷。

8.低壓配電柜每個一次二次端子的每側接線宜為1條，不得超過2條。對于插接式端子；同平方的兩根線材不可以接在同一端子編號上；對于標準間聯接端子，當接兩根導線時，中間應加平片。

9.低壓配電柜二次回路接地應設專用螺絲。

10.低壓配電柜對二次回路線材的要求。

11.低壓配電柜中的測量、控制、保護回路應采用額定絕緣電壓不低于500V的線材。當設備、儀表和端子上裝有專用于連接鋁芯的接頭時，可采用鋁芯絕緣線材。

12.低壓配電柜電流回路的線材截面不小于2.5，其他電壓回路截面不小于1.5MM。

13.低壓配電柜對于電子元件回路、弱電回路，當采用錫焊連接時，在滿足載流量和電壓及有足機械強度的情況下，可采用截面不小于0.5的線材。

14.低壓配電柜內、盤外二次接線的要求。

15.低壓配電柜的內部連接線材，一般采用塑料絕緣銅芯線材，盤內同一安裝單付公沿備之間的接，一般可不經過端子排。

16.低壓配電柜外部接線一般采用整根控制導線，當控制導線的敷設長度超過制造長度，或由于盤的遷移而使原有導線長度不夠，或更換導線的故障段時，可用電焊法連接導線，也可借用他盤上的端子連接。

17.低壓配電柜的控制電纜應接到端子排、試驗或試驗端上器或單獨設備的電纜，直接接到這些配電盤上。

18.控制導線及其接到端子和設備上的導線和電纜芯應有號碼管。

19.可動部位的二次回路導線要求。

于連接開關柜儀表門和手車等可動部位的導線除應符合上述所列要求外，尚應符合以下要求：

21.應采用多股軟線材，敷設長度應有適當余量。

22.線束應有外套PVC管等加強絕緣層。

23.與電器連接時，端部應絞緊，并應加終端附件或鍍錫，不得松散、斷線。

24.在可動部位兩端應用卡子固定。
