高壓無功自動補償裝置，是提高電網功率因數而設計的節能產品，適用于負荷波動較大，功率因數需經常調節的變電站配電系統。

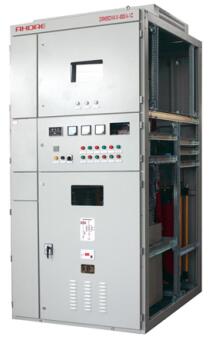

安徽得潤電氣生產MSCHA型高壓無功自動補償裝置，是根據配電變壓器無功負荷狀況，通過對系統電壓，無功缺乏等參數的綜合測算，采用具有人性化的控制技術，自動進行分析，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。該裝置突破了原電力系統中電容器組使用整組進行固定補償投入時造成過補而切除后母線無功功率又補償不足的缺點，使母線功率因數大幅度提高并能穩定在一定的水平，從而穩定了系統電壓、提高了變壓器的利用率。實現對供電系統的功率因數自動跟蹤補償，使功率因數始終處于穩定狀態，達到降低網絡損耗，改善電網供電質量的目的。裝置由并聯電容器、串聯電抗器、電壓互感器、避雷器、投切設備、控制和保護裝置等組成。

得潤電氣MSCHA高壓無功自動補償裝置特點明顯，具有：

1、單元積木式設計。柜與柜之間用硬母排聯接，運行可靠，并且可擴展柜體數增加容量。

2、諧振校驗。毎套裝置在各種工況都要進行諧振校驗，選擇單組容量時盡量避開諧振放大區，或選擇適當?shù)碾娍孤剩员荛_諧振條件，確保裝置在各種工況下都能安全運行。

3、電壓優先原則。當電網電壓高出一定設定值時，逐步切除電容器組，直至電壓合格；當電網電壓低于相對設定值時，逐步投入電容器組，使母線電壓始終處于合格狀態。

4、智能控制功能。以相對應小的動作次數，獲得大的合格率。裝置采用先進的無功功率控制器，能實時在線監測系統的無功功率因數，控制器通過計算尋找最恰當?shù)慕M合方式，一次性投切電容器組，避免“投切震蕩”，還可根據用戶要求配備RS232/485 通訊接口，將整個裝置的運行數據上傳至監控系統。

5、完善的故障報警功能和綜合保護功能。當系統發生故障時，控制器報警，并顯示故障部位。除采用噴逐式熔斷器或內熔絲作為單臺電容器的過流保護外，還設有零序電壓保護等。
