大家好！我是得潤電氣小編，從一個門外漢被師傅領進門，先學習的就是一次設備啦。今天，就和大家一起復習一下一次設備有哪些吧：斷路器、隔離刀閘、接地刀閘、母線、電壓互感器、電流互感器、避雷器、電容器、電抗器、變壓器......數到這，是不是就開始傻傻分不清了？快來跟我一起學習一次設備吧：

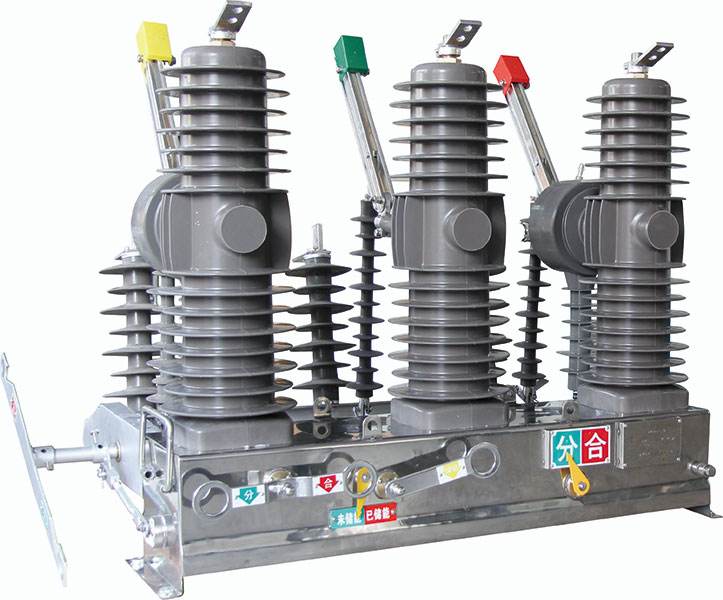

一、斷路器
    可以在電力系統正常運行情況下被用來合上和斷開電路；故障時在繼電保護裝置控制下自動把故障設備和線路斷開。主要作用就是快速、安全地切斷負荷，同時還有滅弧的功能喲，這也是斷路器與刀閘之間的明顯區別。

不過斷路器之所以能在與大電流的戰斗中全身而退，全靠體內的SF6氣體掩護。雖然SF6生性溫和而懶惰，一般被認為無毒無害，但濃度過大也會有讓人窒息的危險；不僅如此，在電弧刺激下SF6還會發飆釋放出有劇毒的諸如SF4、S2F2等。所以大家在斷路器出現氣體泄漏的時候，一定要遠離，千萬不要被誤傷喲！

二、隔離開關
    也叫隔離刀閘，是高壓開關的一種，還有個小弟叫接地刀閘。隔離開關的主要作用是實現安全隔離，徹底與電網絕緣，而接地刀閘主要起安全接地的作用。隔離開關與斷路器有一個很大的區別：沒有類似于SF6的小伙伴，沒有滅弧功能。因此，并不具備斷路器那種與大電流對抗的強悍能力。所以，不能靠它來切斷負荷電流和短路電流。斷開電源時，一定要先動斷路器，才可以動隔離開關啊。
    三、母線
    英文名叫Bus Line，是用高電導率的銅（銅排）制成的。主要作用是傳輸電能，具有匯集和分配電力的能力。是變電站輸送電能用的總導線。通過母線可以把發電機、變壓器或整流器輸出的電能輸送給各大用戶或其他變電站。
    四、電壓互感器
    英文名——PT或TV。功能是將高電壓變換為100V/220V的電壓，方便二次設備監控和計量。安裝一次設備時要將電壓互感器并接在一次回路當中，并且二次側不能夠短路——因為在正常運行時二次側基本都是開路狀態，二次繞組匝數少，阻抗較小。若二次側出現短路，電壓互感器的鐵芯中的磁勢會失去平衡，在二次回路中就會產生很大的短路電流，造成繼電保護裝置誤動作，甚至被燒毀。其的一次線圈中性點必須接地（工作接地），二次線圈的中性點也必須接地（保護接地）。
    五、電流互感器

英文名——CT或TA。精準的電流采集者?？梢詫⒋箅娏鬓D化為5A或者1A的電流，以方便二次設備監控和計量，并給保護裝置提供可靠的數據。是一種特殊的變壓器。一次側線圈匝數很少（低壓通常只有1匝），二次側線圈匝數卻很多（比如一個1000/5的CT，二次側線圈是一次側的200倍）。由于電磁感應的作用，電流互感器的體內始終會有一定大小的電流，當二次側出現開路時，阻抗非常大，因而二次側的電壓會上升到一次側線圈壓降的很多倍（例如1000/5的互感器，這個電壓就是200倍），從而影響二次回路的正常運行，并危及人身安全。有多個功能組件，分為計量繞組，測量繞組，保護繞組。其中保護繞組的精度低，計量繞組的精度高。

六、變壓器

貴的，貴的，貴的?。ㄖ匾氖虑檎f三遍）是一次設備當中重要的部分，擔任著變換電壓等級的重大責任，直接影響變電站的規模。主要是利用電磁感應原理來開展工作的——在一次側施加交流電壓U1，一次繞組中就會產生電流I1，這個電流在鐵芯中會產生交變磁通，使一次側跟二次側產生看不見摸不著的電磁聯系。
    上過幼兒園的小伙伴應該都學過電磁感應原理吧？根據此原理，交變磁通穿過這兩個繞組就會感應出電動勢，其大小與變壓器的繞組匝數以及主磁通的最大值成正比，繞組匝數多的一側電壓高，繞組匝數少的一側電壓低，當二次側開路即空載時，一二次端電壓與一二次繞組匝數成正比，即U1/U2=N1/N2，但初級與次級頻率保持一致，從而實現電壓的變化。
    七、電容器

一般都是成組出現的，可以補償無功，穩定電壓。和主變分接頭一起，在穩定電能質量方面，起到了至關重要的作用。
1、當全站停電時，要先拉開電容器的開關，再拉開各出線開關，送電時順序要反過來。事故情況下，全站無電后須將我拉開。這是因為變電所母線無負荷后,母線電壓較高可能超過我的忍耐上限，那樣我會發飆的。
2、一旦跳開后或保險熔斷后，千萬別強行把我掛上系統，說不準就把事故范圍給擴大了。
3、一旦被跳開或切除后，需要三分鐘后才可以重新合閘。起碼得給1分鐘左右的放電時間來緩沖。只有等放完電了不帶電荷了，合閘才不會引起過電壓。
4、盡管有強大的人工智能可以實現內部自行放電，但還是不排除仍然有殘余電荷的存在，所以如果需要檢查電容，須進行人工放電，直到沒有火花和聲音了為止。
    八、避雷器

可以吸引直擊雷，引導雷電，安全泄入大地，防止雷電直擊。在變電站內，主要職責是降低各種一次設備遭受直擊雷繞擊的幾率。是通過并聯放電間隙或非線性電阻的作用，對入侵流動波進行削幅，來降低被保護設備所受的過電壓幅值的。既可以防護大氣過電壓,也能夠防護操作過電壓。
