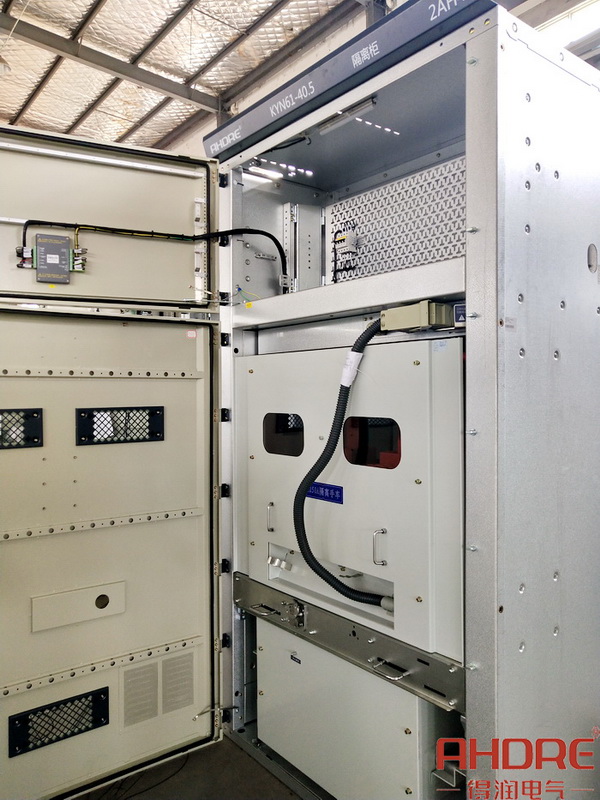

KYN61-40.5鎧裝移開式開關柜簡稱35KV高壓柜，適用于35KV功率配電的使用。35KV高壓柜在進行發電、輸電、轉換電力時，通過設備運行來保護電路、控制電路、以及切換電路等作用。柜內結構由儀表隔室、手車隔室、電纜隔室、以及母線隔室組成，根據進出線。電纜進出線的不同功能方案，可以滿足各種方案性形式的配電要求。

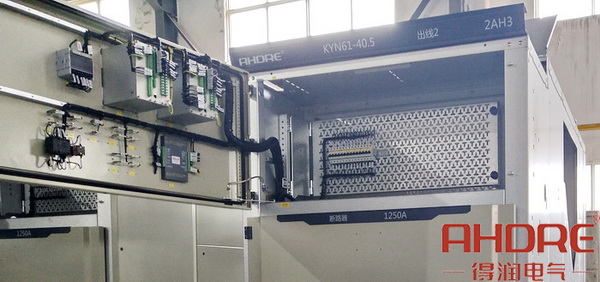

一、儀表隔室

儀表室通常安裝繼電保護元件、儀表、帶電監察指示器，以及特殊要求的二次設備。

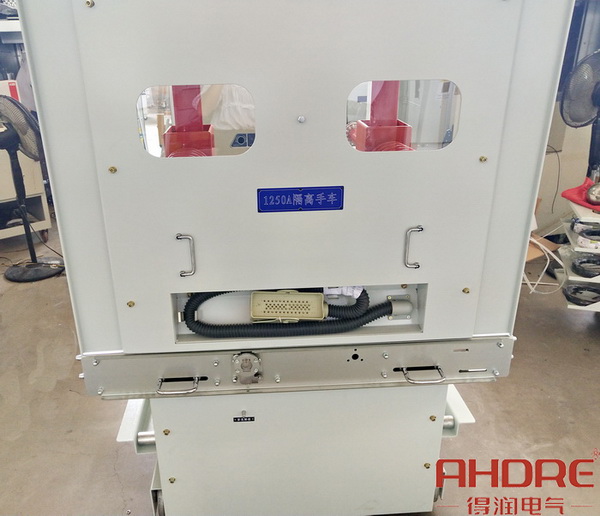

二、手車隔室

抽出式斷路器移開后，斷路器隔室內的靜觸頭被活門遮蔽，斷路器隔室被保護。在斷路器室內，打開金屬活門檢查靜觸頭。隔室兩側安裝了高強度軌道導軌，保證手車在柜內由試驗位置移動滑行工作位置。

三、電纜隔室

開關柜采用中置式結構設計，電流互感器裝在電纜室后壁上，接地開關裝在下觸頭盒固定隔板上可避免由于接地開關操作軸過場而引起的扭曲變形。

四、母線隔室

開關柜的母線隔室中主母線可采用單臺分段、多臺相互貫穿連接的形式。主母線通過支母線靜觸頭和穿墻套管固定，且主母線和支母線需套有熱縮套管，搭接處采用阻燃的T行絕緣罩，保證了可靠的復合絕緣。

35KV高壓柜主要用于工廠和電力系統中接受和分配電能并對電路實行控制、保護和監測。其主要特點是能配真空斷路器或SF6斷路器,柜體采用組裝結構，提高了產品品質和配合精度。開關設備內裝有安全可靠的聯鎖裝置，完全滿足"五防"的要求。
