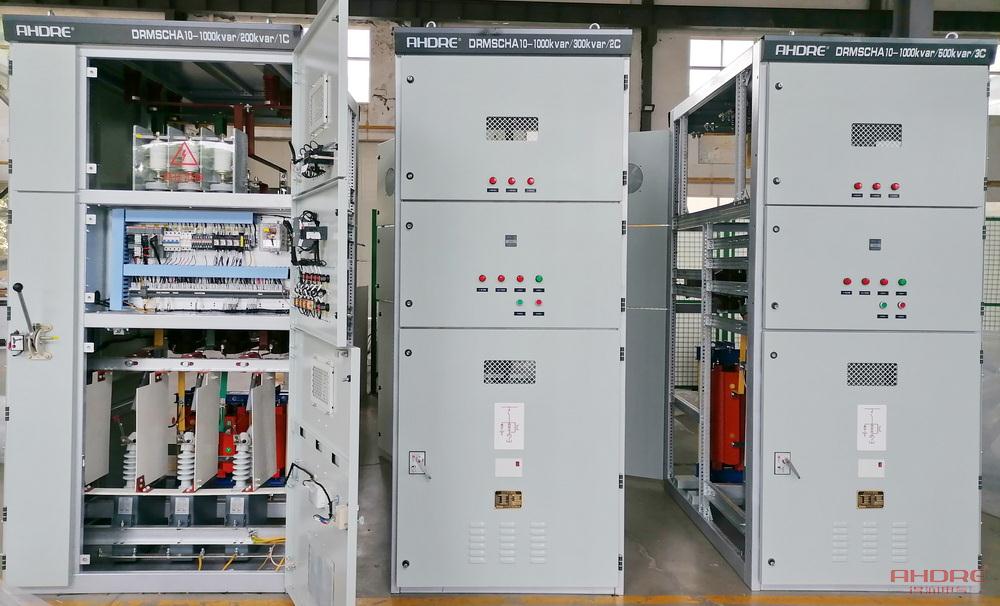

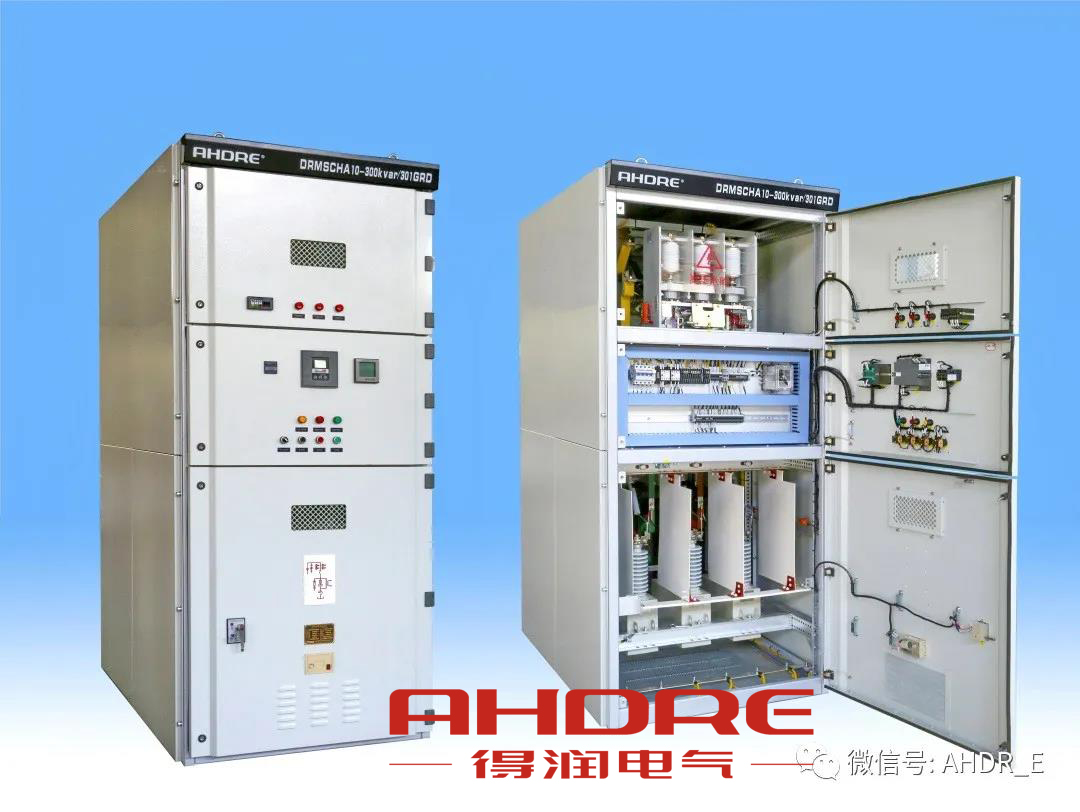

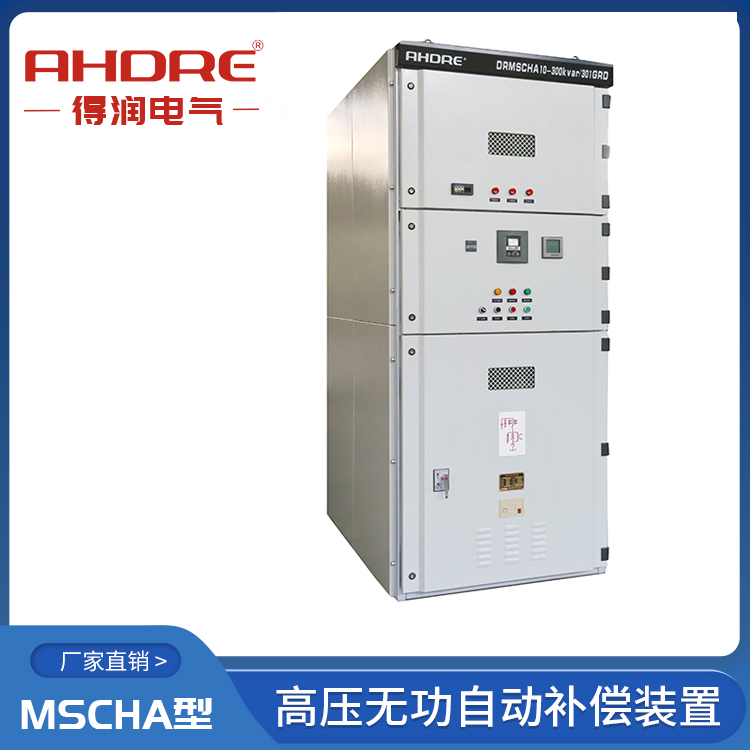

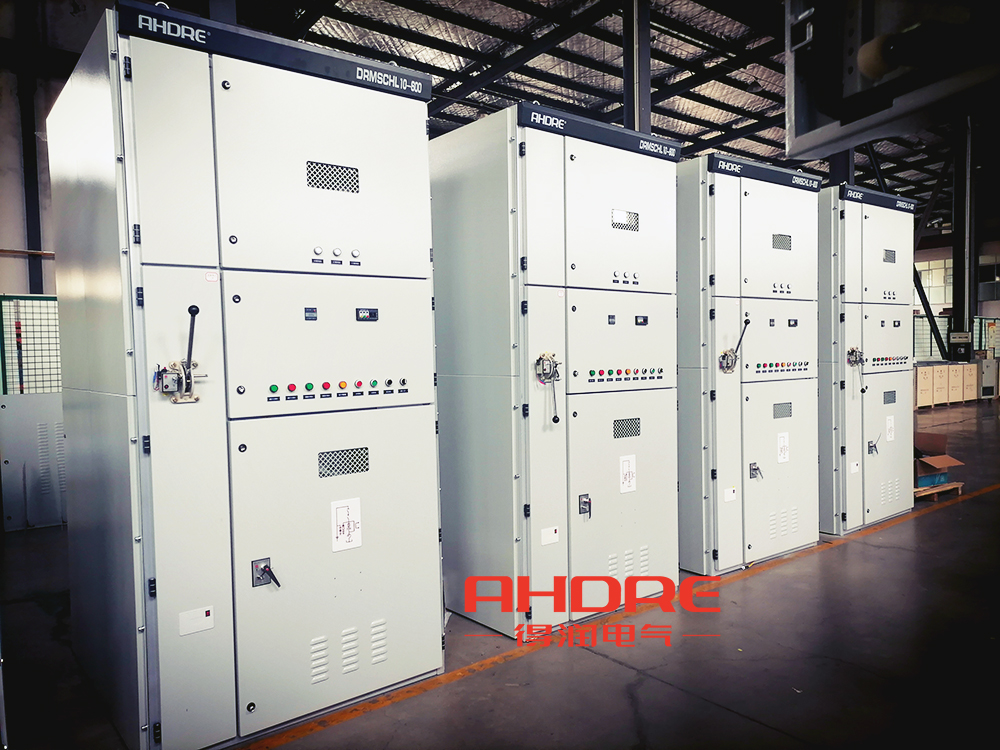

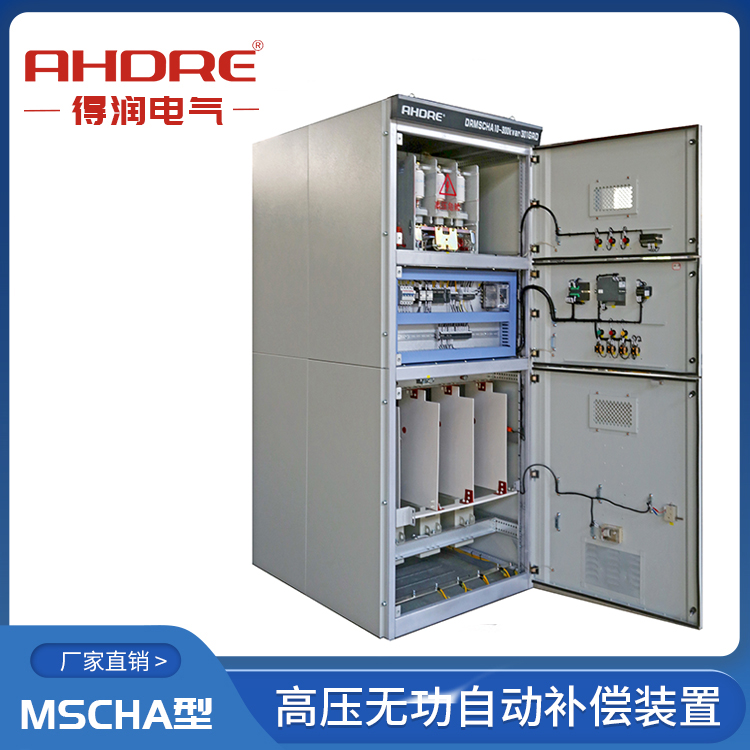

10kV無功補償裝置是電力系統中經常會用到的電氣成套設備，它的用途是根據配電變壓器無功負荷狀況，自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。該裝置突破了原電力系統中電容器組使用整組進行固定補償投入時造成過補而切除后母線無功功率又補償不足的缺點，使母線功率因數大幅度提高并能穩定在一定的水平，從而穩定了系統電壓、提高了變壓器的利用率。下面來介紹一下得潤電氣生產的10kV無功補償裝置。

1 10kV線路無功補償系統闡述
　　10kV線路無功補償系統是電力運行中重要技術之一，主要指的是按照標準化要求，全面優化原有管理系統，實現管理系統的快速升級，使供電單位和部門能夠隨時、及時對供電全線路無功電壓各種狀況實現掌握與了解，從根本上達到分析整體線路負荷分布是否均勻，確保電壓運行過程中保持合格，能夠促使供電部門有效提高電能數據和檢測、計量以及檢測整線路數據的準確程度，保證供電穩定與可靠性。技術的發展代替了傳統的運行方式，目前來看，10kV線路無功補償主要作用在三個方面，一是在變電站10kV母線按主變?nèi)萘?5%左右集中安裝補償電容器組；二是在用戶配變低壓側分散安裝低壓補償電容器柜；三是在10kV線路若干符合中心處或線路2/3處集中安裝10kV線路補償電容器組，不同的方式有不同的技術要求，取得效果也有所不同，在實際調節過程中，就需要根據問題導向，做好安裝與調試，保證供電效果、提高用電質量。但是，從實際效果來看，第三種補償方式具備自身較多的優勢，與前兩種補償方式相比，具備裝置集中、減少線路損耗、設備利用率高和便于管理維護等優點，在當前的供電企業中已經實現了非常廣泛的推廣與應用，實現了良好的供電補償效果，能夠進一步優化系統，對無功功率補償?shù)暮脡?，直接影響著電網運行有功功率比例，大大減少供電投入，節省資金投入，全面有效的提高供電企業經濟效率，保證企業收益。在實際應用中，供電企業均會在10kV線路方面安裝無功補償裝置，這樣做的目的無非就是減少供電過程中配網損耗，保證生產效率提升，在城鎮配電過程中，起著重要的作用，10kV線路安裝無功補償裝置不論是從效果看，還是從經濟效益上看，都有著必要的現實意義。

　2 安裝地點選擇
　　安裝地點至關重要，直接影響著運行的效率，在安裝前，需要科學論證，做出正確的選擇。從專業的角度看，無功補償裝置安裝地點會對無功補償最后的實現能力與效果產生重大改變，影響整體供電效能。供電企業要想實現線路安裝補償裝置的效果，就需要從多方面全面考慮，避免出現不良因素，在安裝時，不但要全面考慮功率因素，而且還要仔細考慮節能降損的實際問題。在實際安裝過程中，如把補償裝置安裝到線路的最前面，補償裝置無功負荷不能得到釋放，仍然要通過線路傳輸?shù)竭_(dá)用電設備，這時就會出現無功電流的長距離流動，這種情況極容易出現線路損耗的問題，這種方式，雖然解決了補償?shù)膯栴}，但從實際效果看并不理想，線路功率因數得到提高的同時，卻并沒有達到節能降損目標，由此可見，安裝無功補償裝置位置的選擇非常關鍵，只有選擇正確的位置，才能從根本上解決問題，實現有效運行，安裝時，對地點一定要嚴格論證，盡量選擇無功負荷中心的區域，只有這樣，才能減少線路無功電流以最大限度實現就地平衡。如果供電企業在10kV線路補償是對線路某一段進行截取補償，就會導致補償設備檢測的不全面，對補償裝置以上負荷無法實現快速檢測，裝置電源側負荷得不到確認與檢測，沒有形成可利用的數據與反饋，所以只有通過恒定整條線路不過補，而能夠使得補償點允許過補。


　　3 補償方式選擇
　　補償方式是當前供電企業在10kV線路安裝無功補償裝置所要具體考慮到的問題之一。不同的補償方式會產生不同的效果，目前來看，絕大多數供電企業對10kV線路補償一般采用的模式是在柱上安裝固定電容器的方式，在技術處理上，按線路最小補償量或采用“三分之二”法則來確定電容器容量。通過訓類方式對10kV線路進行補償，實現連續性，但當線路負荷達到最高峰的時候，就會出現欠補現象，導致線損率增加，而達不到良好的補償作用。隨著科技的進步與創新，多級、多點無功自動補償方式得到快速推廣與應用，但其投資成本巨大，雖然效果較好，但卻存在許多不足和弊端，投入產出比的回報率低，收效時間過長，供電企業一般采用固定補償與自動補償兩種方式同時使用的方式，通過科學良好的模式組合，形成最佳控制。通過這種方式進行補償，不但能夠大大的提高工作效率，同時也能實現線路負荷的自動化控制，不論是供電用電高峰還是低谷，線路補償均能實現良好效果，極大的減少了配電線路無功輸送流量，保證了無功輸送距離的長度，從根本上有效解決了線路損耗過大的問題，使電力供應更加穩定可靠，提高了供電能力與供電質量，使企業能夠獲取更多的回報，滿足社會經濟發展需求。
　　4 10kV線路無功補償實際節能方案
　　通過上文的分析，我們已經明確了10kV線路無功補償裝置安裝地點及補償方式，要想實現良好的運行效果，電力企業在安裝無功補償裝置時，需要通過更加科學實用的方式進行選擇安裝，采用固定補償與自動補償相結合的模式，是當前最為實用的組合，在安裝地點上盡量選擇無功負荷中心位置，只有這樣，才能通過恒定整條線路不過補使補償點允許過補，從本質上，全面提高10kV線路無功補償系統速度，下面我們通過實際案例進行分析。
　　4.1 確定線路的補償容量
　　要想實現10kV線路無功補償效果，就需要在進行裝置前，進一步確認好補償容量，只有這樣，才能從根本上達到改善目的。安裝無功補償裝置之前，一定要綜合性考慮到各方面可能存在的問題，避免出現不良影響因素，電力企業需要通過專項、全面、客觀的調查與分析，科學合理的選定控制范疇，從中進一步確定無功補償裝置容量范圍，使確定的補償容量能真正為10kV線路服務，減少線損實現節能環保要求。電力企業設置無功補償裝置容量要遵循最大程度降低線路損耗這一基本原則，就是設置的前提與條件，進行確認時，一定要做好平均值計算，保證所設置的無功補償裝置的容量最好為10kV線路平均無功負荷的2/3為最佳。
　　4.2 確定補償裝置安裝位置
　　位置的選擇要嚴格進行，在確保無功補償裝置安裝到10kV線路無功負荷中心位置基礎上，還要保證無功就地平衡原則，從而實現配網主線無功電流減少，通過對各條配網線路安裝無功補償裝置，進一步控制好線損問題。只有電力企業對電容器最佳安裝位置科學選擇，保證無功補償容量符合標準規范，才能針對性的改善電壓質量，穩定供電運行，實現10kV線路無功補償系統的社會效用，確保用電需求增大的同時，實現社會經濟可持續發展。
　　5 無功補償裝置安裝注意事項
　　無功補償裝置在進行安裝時，會受空間、環境、工作量、成本等條件的限制，不同的影響因素會形成不同的問題，只有通過科學合理的配置，才能達到節能減排目標。農村廣大地區電網無功補償裝置安裝，重點需要考慮到每條線路單點補償方法，通過這種方式，盡量簡化控制，避免形成分組投切，避免頻繁出現故障。
　　6 結束語
　　隨著無功補償方法及配置技術的不斷完善，其優勢作用會日益突顯，自身蘊藏的潛力將會不斷發揮作用，只有不斷進行探索研究，才能進一步提升供電質量與運行效益。

安徽得潤電氣技術有限公司作為一家生產10kV無功補償裝置廠家，希望您在需要使用10kV無功補償裝置之前，可以咨詢我們，給您寶貴的建議，合理的配置，這樣即節省您的成本又提高工作效率。
