隨著電氣行業傳動技術的發展，變頻調速裝置得到了廣泛的應用。那么如此多的變頻調速裝置涌入市場，就帶動了我們的旁路柜市場快速發展。所以，今天得潤電氣小編就帶來了我們公司的明星產品---變頻旁路柜，為大家進行列舉講解一拖一手動旁路切換和一拖一自動旁路切換的控制方案。
一拖一手動旁路切換控制方案
高壓變頻器切換柜中，共有3個高壓隔離開關，為了確保不向變頻器輸出端反送電，QS2-1與QS2-2采用機械互鎖操動機構，實現機械互鎖。當QS1、QS2-2閉合，QS2-1斷開時，電機變頻運行；當QS1、QS2-2斷開，QS2-1閉合時，電機工頻運行，此時變頻器從高壓中隔離出來，便于檢修、維護和調試。

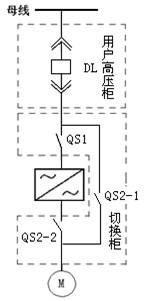

手動切換柜一次回路圖

一拖一自動旁路切換控制方案

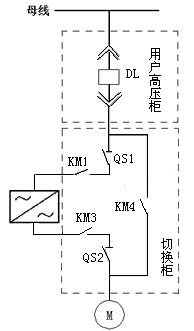

自動切換柜一次回路圖

變頻/工頻自動切換:
高壓變頻器切換柜在變頻器進、出線端增加了兩個隔離刀閘，以便在變頻器退出而電機運行于工頻時，能安全地進行變頻器的故障處理或維護工作。
切換柜主回路主要配置：三個真空接觸器（KM1、KM3、KM4）和兩個刀閘隔離開關QS1、QS2。KM3與KM4實現電氣互鎖，當KM1、KM3閉合，KM4斷開時，電機變頻運行；當KM1、KM3斷開，KM4閉合時，電機工頻運行。另外，KM1閉合時，QS1、QS2操作手柄被鎖死，不能操作。
電機工頻運行時，若需對變頻器進行故障處理或維護，切記在KM1、KM3分閘狀態下，將隔離刀閘QS1和QS2斷開。
合閘閉鎖：將變頻器“合閘允許”信號串聯于用戶高壓送電柜的合閘回路上。在變頻器故障或不就緒時，不允許用戶閉合現場高壓。切換為工頻時（KM4手動吸合）此信號閉合。
故障分閘：將變頻器“高壓分?jǐn)?rdquo;信號與切換柜“變頻投入”信號串聯后，并聯于高壓開關分閘回路。在變頻投入狀態下，當變頻器出現故障時，分?jǐn)嘧冾l器高壓輸入；工頻投入狀態下，變頻器故障分閘無效。
工頻投切：將變頻器“工頻投切”信號直接引至控制柜外控端子。變頻運行狀態下，若變頻器出現故障或者需要將電機從變頻投入到工頻狀態運行（按下“工頻投切”按鈕），且此時切換轉換方式為自動，系統將首先分?jǐn)嘧冾l器高壓輸入、輸出開關KM1和KM3，經過一定延時后，工頻切換開關KM4自動合閘，電機投入電網工頻運行。
保護：保持原有對電機的保護及其整定值不變。

以上的分享只是得潤電氣的變頻旁路柜方案中兩個示例，我們有十余種方案能夠滿足各行各業客戶的需求，例如3隔離開關、3斷路器、3接觸器、3斷路器+2隔離開關、6隔離開關等等方案，已獲得國內外客戶的認可與轉介紹。
