低壓成套設備是由多個低壓開關柜設備組成的，每臺低壓開關柜按一定的線路方案將一次設備、二次設備組裝而成的成套配電裝置，用于進行電能的接收和分配并對電路實行控制、保護和監測。那么低壓成套柜又有哪些不同的柜型呢？分別有什么特點呢？

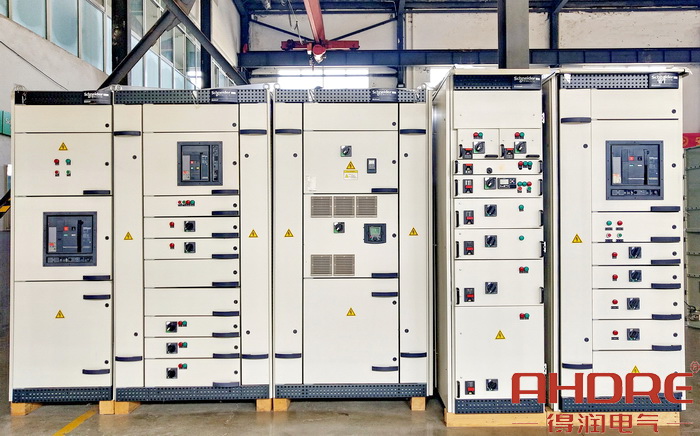

低壓成套柜實物圖

一、功能與作用

1、電能分配轉換

2、馬達控制

3、無功功率補償

二、結構

低壓成套柜的柜體結構由四個隔室組成，分別為母線室、功能單元室、電纜出線室、二次設備室。

三、分類

按照不同功能可以分為饋電柜、馬達控制柜（MCC柜）、無功補償柜等低壓開關柜。

1、MNS2.0低壓開關柜

MNS2.0型低壓抽出式開關柜采用了瑞士ABB公司的MNS系列低壓開關柜技術并加以綜合改進后開發的，是目前國內較先進的低壓抽出式開關設備。該產品均由標準化的、成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更安全、更可靠。

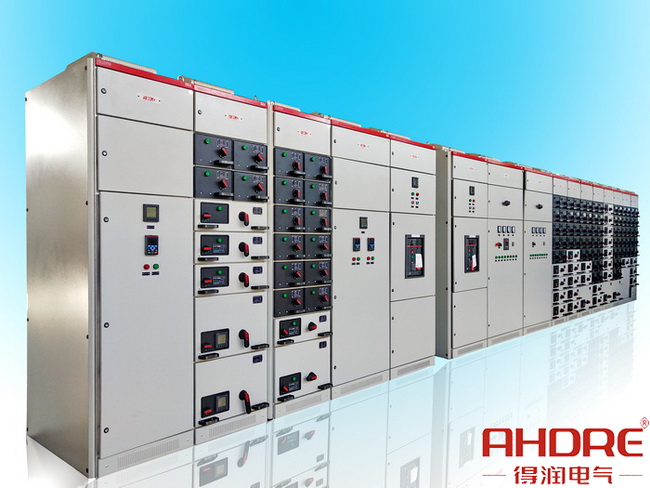

MNS2.0低壓成套柜

2、GGD低壓開關柜

GGD型交流低壓配電柜（以下簡稱配電柜）適用于發電廠、變電所(站)、工礦企業等電力用戶作為交流50Hz、額定工作電壓380V、額定工作電流至5000A的配電系統中作為動力、照明及配電設備的電能轉換、分配及控制之用。

3、Blokset低壓配電柜

Blokset系列開關柜是施耐德電氣公司授權得潤電氣專門為其低壓配電產品而設計，它適用于400Hz以下，額定工作電壓690V．額定絕緣電壓1000V．額定電流6300A及以下的電力供配電系統，符合IEC60439-1、IEC60529、IEC60947等相關標準，可作為動力配電中心，電動機控制中心，電容補償及終端配電等電能控制，轉換與分配設備使用。

Blokset施耐德授權柜

低壓成套柜的配電方案是多種多樣的，根據現場的需求不同可以設計合理的方案。了解更多電氣知識，歡迎繼續關注得潤電氣資訊。
