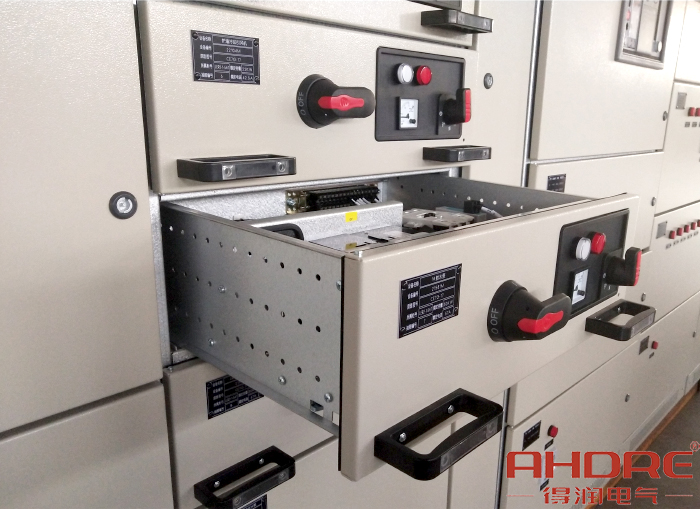

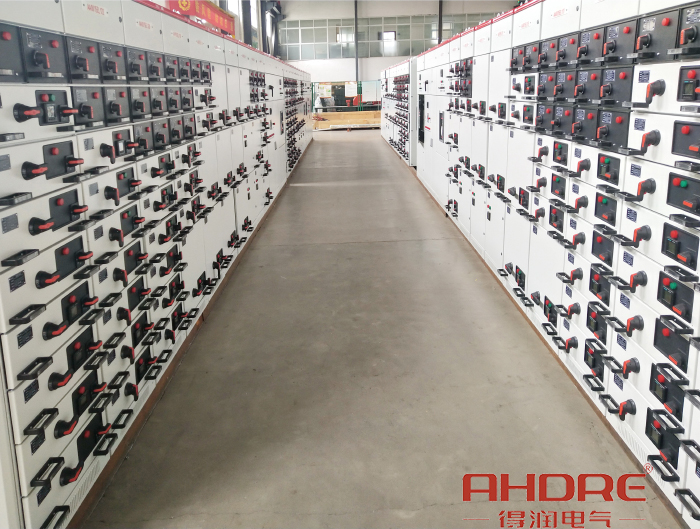

根據低壓開關柜結構形式的不同，可以分為抽屜式、固定分隔式、固定式等柜型。抽屜式開關柜是我低壓成套設備中常用的結構方式，其進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。

一、抽屜單元的概述

抽屜單元有可靠的機械聯鎖裝置，通過操作手柄控制，具有明顯的準備、合閘、試驗、抽出和隔離位置。抽屜有8E/4、8E/2、8E、16E、24E五種標準尺寸一般有16個二次隔離觸頭引出。如果需要，除8E/4時，其它四種抽屜可增加到32個，每個靜觸頭的接線端頭同時可接三根導線。為加強安全防范，操作手柄定位后可加上掛鎖，最多可加三把鎖。

通過機械聯鎖裝置的操作程序性，只有當主回路和輔助回路全部斷開的狀態下才能移動抽屜。機械聯鎖裝置使抽屜具有移動位置、試驗位置、分?jǐn)辔恢谩⑦B接位置和分離位置，并用相應的符號標志出來。

二、操作須知

1、抽屜單元必須嚴格按照?qǐng)D9、圖10所列的功能位置進行操作，強行操作易損壞結構件，請用戶使用時注意。抽屜底部應正確插入導向件后，才能向柜內推動，否則將會發生損壞抽屜或拉不出等不良現象。

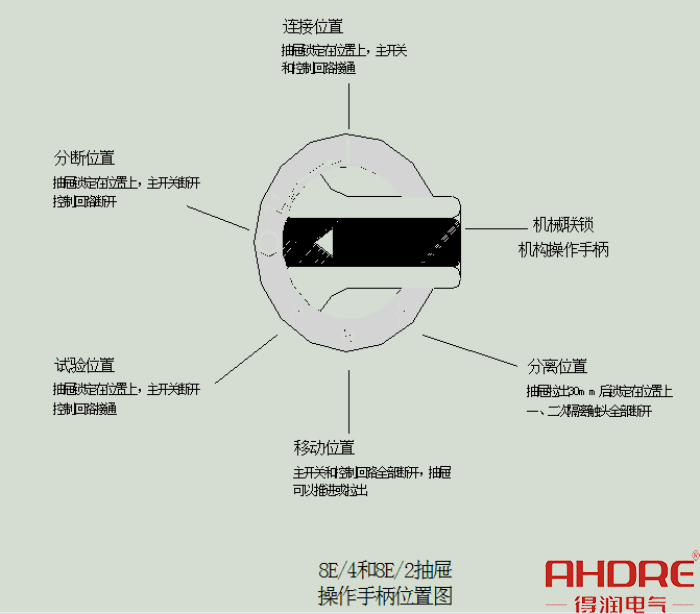

2、8E/4和8E/2抽屜面板上的符號標志見上圖，圖中從分?jǐn)辔恢?ldquo;O”到工作位置“I”的箭頭表示為：先將操作手柄向里推進后再將手柄從“O”旋轉到“I”即可，返回時不需推動，只要將手柄從“I”旋向“O”，放手后，手柄自動彈出。

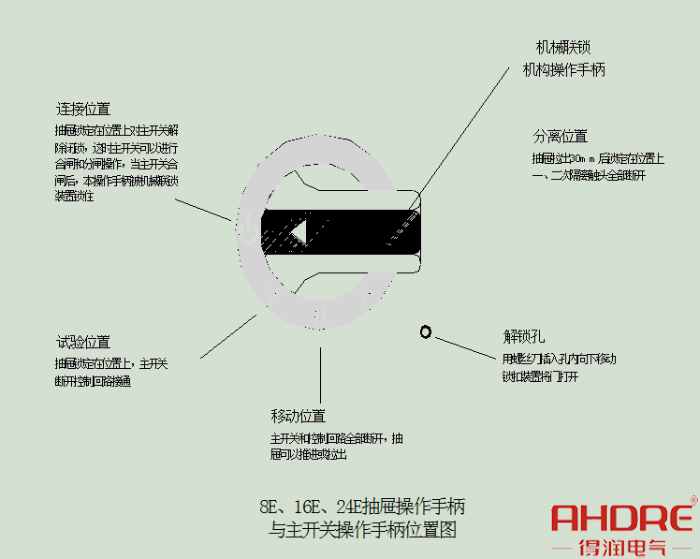

3、8E~24E抽屜面板上抽屜機械聯鎖操作手柄和主開關操作手柄標志及作用(見上圖)，當抽屜操作手柄到達接通位置時，操作機構對主開關解除閉鎖，這時主開關可以進行合閘或分閘操作。但是，當主開關合閘后，聯鎖機構的手柄就不能操作。

抽屜式開關柜的抽屜單元會有合適的導軌、止擋器、指示器等元件，以使抽屜單元容易地抽出和插入。且抽屜的一次插是表面鍍鋅的、彈性的指型插頭，保證抽出部分與柜體之間存在允許位置偏差時能保持良好的電接觸。
