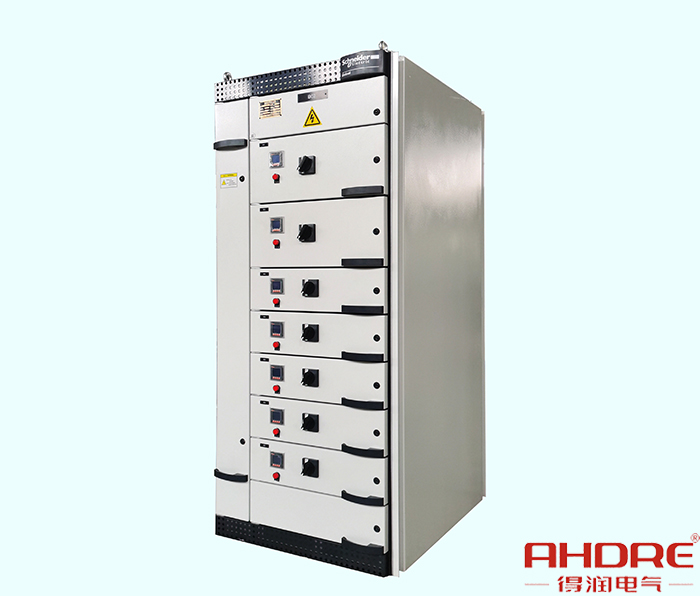

近日，得潤電氣承攬了和合電力800kvaUPS的配電項目，將提供施耐德公司授權由我公司設計并生產的Blokset低壓開關柜。此次的柜型結構在原先的基礎上得到完善，無論從單元回路的設計，還是柜后的隔板防護設計，柜門的強力穩固，都充分滿足了用戶的使用需求。

一、柜型分類

D型：6300A及以下的配電柜；

Mf型：6300A及以下的固定式電動機控制中心；

Mw型：6300A及以下的抽屜式電動機控制中心；

Ms型：變頻器和軟起動器柜。

二、設計要求

1、BLOKSET柜和變壓器接口有兩種方式（進線方式）：即開關柜頂部進線和開關柜側面進線。

2、對開關柜頂部進線多為密集母線槽上進線，柜內銅排和變壓器母排的連接一般是等低壓現場拼柜完畢后，密集母線廠家再去現場實際測量與之接口，柜內伸出母排高度原則上和主母線平齊，具體伸出位置與密集母線廠家協商確定。

3、低壓柜側面進線為變壓器在低壓柜相鄰一側（左邊或右邊），低壓柜內銅排和變壓器低壓側銅排連接需做接口圖，變壓器一側隔板需要開母線伸出位置缺口。

4、接口圖中的母排選擇根據一次方案圖或技術協議確定的母排規格確定，再選擇合適的母線夾設計母排伸出位置圖，母排伸出長度為150~200mm，具體伸出長度以接口圖實際尺寸為準。

三、優勢

（1）出色的電氣性能，滿足客戶各項需求;

（2）標準防腐及鹽霧環境方案，滿足現場嚴苛環境要求;

（3）EMC電磁兼容性能優良，滿足現場抗干擾能力要求;

（4）85kA0.5s抗燃弧及2G抗震能力，滿足現場運維安全及震動環境要求。

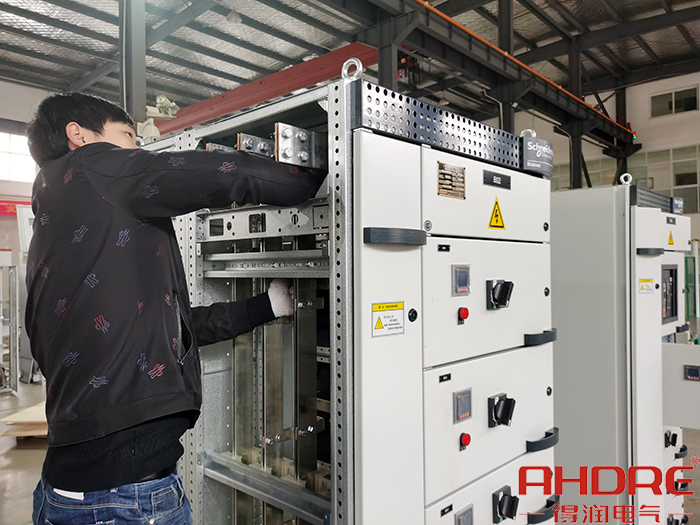

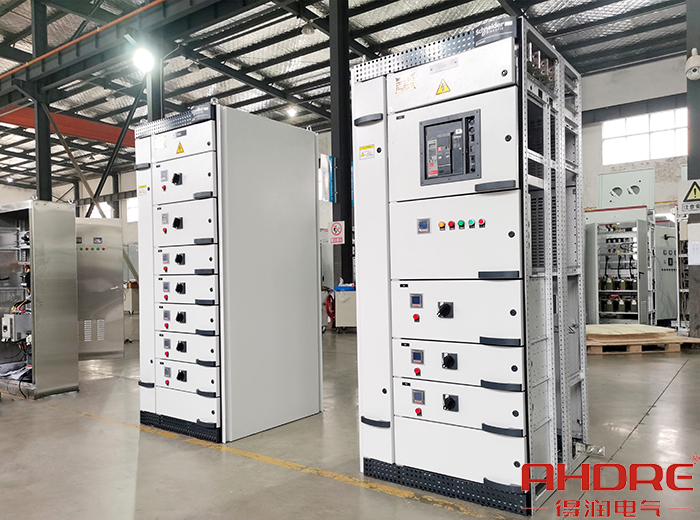

目前，該項目的Blokset低壓開關柜已完成生產階段、質檢階段、調試階段，預計月底發貨。此外，得潤電氣承攬的馬鋼13#燃起鍋爐脫硫項目已進入采購階段，Blokset低壓開關柜廣泛受到各行業領域的應用，為用戶提升電能質量。
