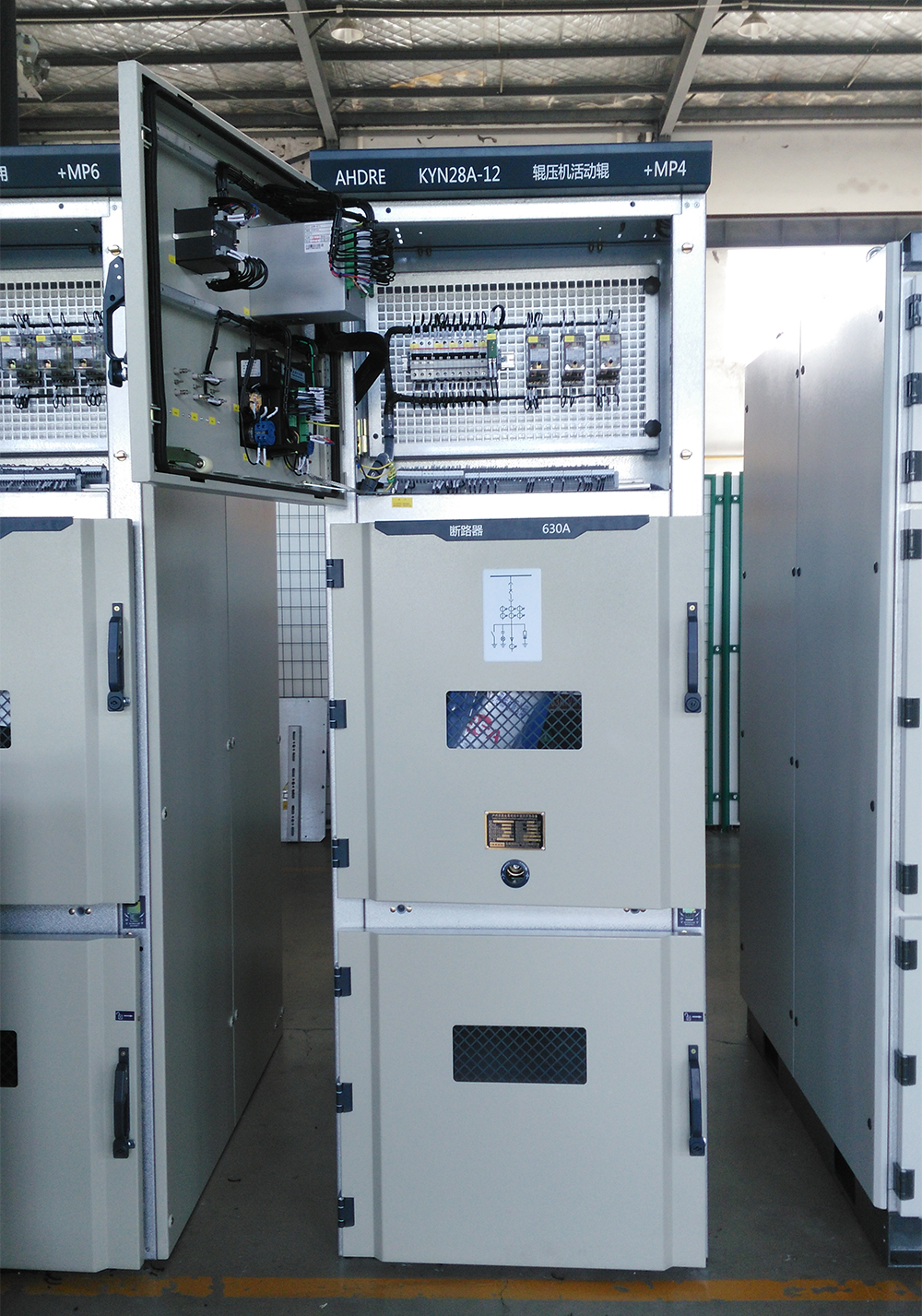

1、高壓進線柜：作為高壓受電的柜體，接受市電或者來自發電機的電源。（也就是說從外部引進電源的開關柜）

一般是從供電網絡引入10kV電源，10kV電源經過開關柜將電能送到10kV母線，這個開關柜就是進線柜。

35—110kV及以上電壓等級的變電站，進線柜均所指為變壓器低壓(10kV)開關柜。即由變壓器低壓側輸出連接至10kV母線的初始端的第一個柜：稱為進線柜，也稱為變低進線柜。

10kv高壓開關柜進線柜作用：進線柜為負荷側的總開關柜，該柜擔負著整段母線所承載的電流，由于該開關柜所聯接的是主變與低壓側負荷輸出，就顯其作用的重要所在。在繼電保護方面當主變低壓側母線或斷路器發生故障時，要靠變壓器低壓側的過流保護跳開進線柜開關來切除故障。低壓側母線故障要也靠主變壓器低壓側的后備保護來切除進線柜開關。變壓器差動保護動作也切除變壓器低壓側斷路器即進線柜。

2、計量柜：作為供電局計費用的柜體。如果是自發電，可以監控這個系統的電能數量。

3、PT柜：電壓互感器柜，將10KV高電壓轉換成110V（100V）電壓信號，輸送到其他柜體，監控電壓和做電壓保護用。

4、主受電：及進線斷路器柜。

5、進線隔離柜：內裝隔離開關或隔離手車，作為手電斷路器柜前端的斷口保護。

6、出線柜：就是從母線分配電能的開關柜。

從10kV母線經開關柜送至電力變壓器，這個開關柜就是10kV高壓開關柜的出線柜之一。在變壓器低壓側安裝出口開關柜，將電能經此開關柜送至低壓母線，再在低壓側安裝若干臺低壓開關柜，將電能送到各用電處。這些低壓開關柜都是出線柜。

如果從就近引入低壓系統，則進線接入的低壓開關柜同樣是進線柜，只是低壓而已。從低壓母線引出的開關柜，同樣是出線柜。

有些時候，出線柜又被稱作饋線柜，其實只是稱呼不一樣罷了。

得潤電氣分享了高壓開關柜內的分類，希望能夠幫到您，如果還有什么不明白的，可以隨時和得潤電氣聯系。
