歐式箱變顧名思義：歐式箱式變電站，是由歐洲引進的變電技術。安徽得潤電氣技術有限公司生產的歐式箱變相比美式箱變的優點是：噪音與Ⅲ型站和Ⅰ型站相當；輻射也較美式箱變要低，因為歐式箱變的變壓器是放在金屬的箱體內起到屏蔽的作用；可以設置配電自動化，不但具有Ⅲ型站和Ⅰ型站的優點，而且還有美式箱變的主要優點。要說缺點的話可能就是體積稍大了。不過在相比較后，還是認為歐式箱變優勢更大。

1、箱體結構：

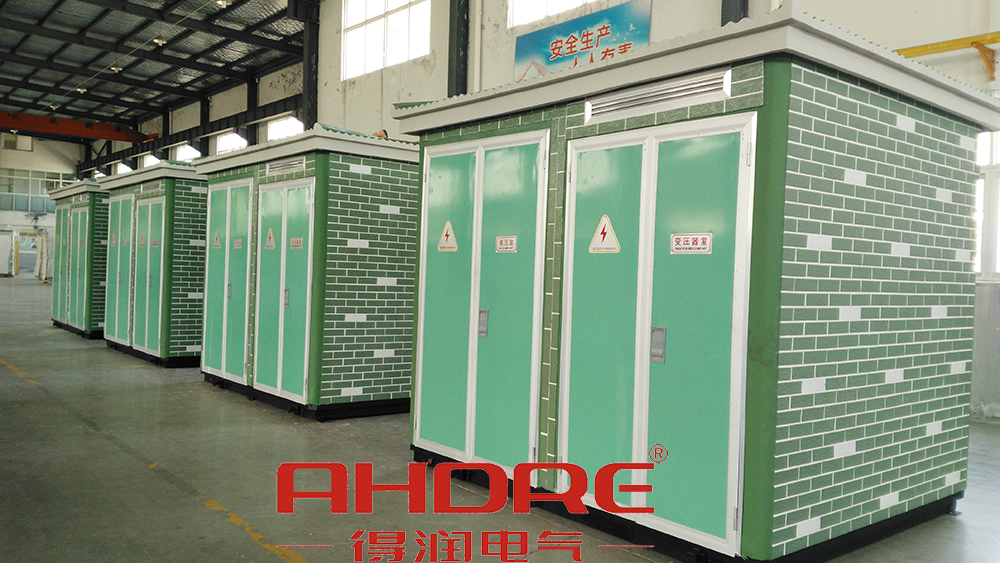

歐式變電站的箱體是由：底座、外殼、頂蓋三部分構成。

底座一般用槽鋼、角鋼、扁鋼、鋼板等，組焊或用螺栓連接固定成形；為滿足通風、散熱和進出線的需要、還應在相應的位置開出條形孔和大小適度的圓形孔。箱體外殼、頂蓋槽鋼、角鋼、鋼板、鋁合金板、彩鋼板、水泥板等進行折彎、組焊或用螺釘、鉸鏈或相關的專用附件連接成形。

不管那種材料的箱變殼體，按標準要求必須具備：防曬、防雨、防塵、防銹，防小動物（如蛇）等進入的五防功能。歐式變電站的殼體為防止炎熱夏季強烈的日光輻射，其頂部一般都設有導熱系數較低的隔熱材料作填料。常用的填料有：巖棉板、聚苯乙烯泡沫塑料等。

2、高壓配電裝置結構：

歐式箱變高壓配電裝置，從進線方式上分為：終端型、環網型兩種；從進線方位上分可分為：從箱體頂部架空進線（傳統箱變用此法較多）和利用高壓電纜溝從地下進出線，這是現代設計較為普遍的采用方法。此次得潤電氣生產的為環網型高壓配電設備。

高壓計量：高壓配電裝置中，如用戶有高壓計量要求的，還須設置高壓計量柜。

中國各地供電部門，對高壓或低壓計量問題沒有統一的要求。西北地區供電規程規定：變壓器容量大于160KVA時，必須采用高壓計量；高壓計量柜開關必須由供電部門控制。北京、天津等華北地區供電部門則認為：箱式變電站計量應以低壓側為好，這樣，可以提高供電可靠性，減少高壓計量帶來的不穩定因素，對變壓器本身的損耗，可折算成電費，由用戶承擔。

3、變壓器室結構：

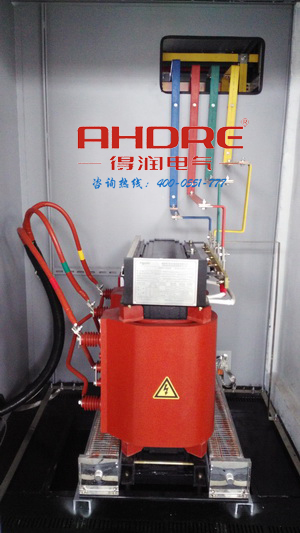

歐式箱變都設有獨立的變壓器室，變壓器室主要由：變壓器，自動控溫系統，照明及安全防護欄等構成。

變壓器運行時，將在箱變中產生大量的熱量向變壓器室內散發，所以變壓器室的散熱、通風問題是歐式箱變設計中應重點考慮的問題；變壓器運行時，源源不斷的產生大量的熱量，使變壓器室的溫度不斷升高，特別是環境溫度高時，溫度升高更快，所以只靠自然通風散熱往往不能保證變壓器可靠、安全運行；歐式箱變設計中，除變壓器容量較小的箱變采用自然通風外，一般都設計了測溫保護，用強制排風措施加以解決。該系統主要由測量裝置，測變壓器室溫、油溫均可。然后通過手動和自動控制電路，對排風扇是否需要投入，按變壓器可靠、安全運行溫度的設定范圍進行設置控制。

歐式箱變中，變壓器既可選用油浸式變壓器，也可采用干式變壓器，但由于干式變壓器價格較高，所以在用戶沒有特別要求的情況下，應油浸式變壓器、以降低制造成本。變壓器容量一般在100-1250KVA為宜，不應超過1600KVA。

4、低壓室結構設計：

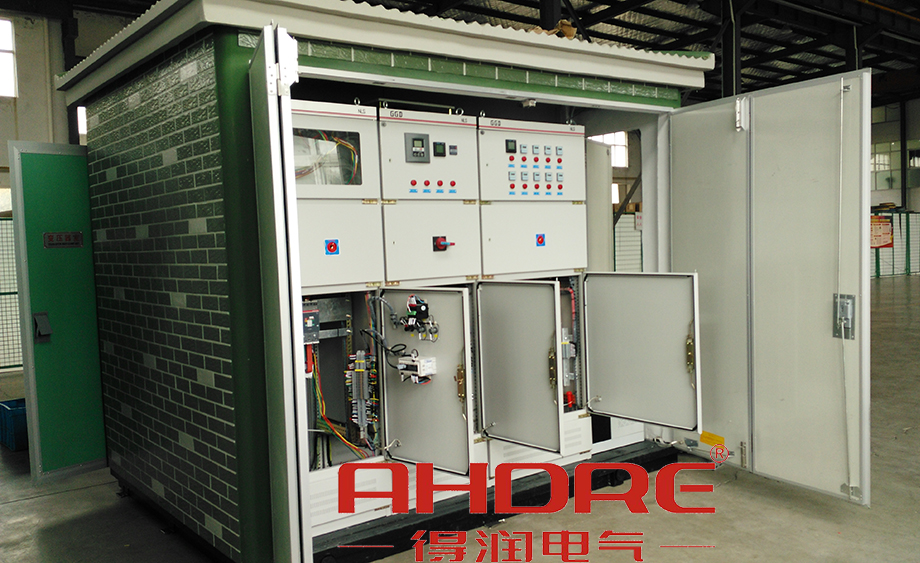

歐式箱變的低壓室按工礦企業或住宅小區的使用場合的不同，在設計結構上應有所不同。一般對于工礦企業使用的歐式箱變，應對動力供電、照明供電進行分開設計。在采用低壓計量時，一般情況下，供電局要求對照明用電進行分開計度，這主要是因為照明用電的單位價格，普遍高于動力用電。在住宅小區使用的變電站在結構設計上，則不須考慮動力用電的問題。

歐變低壓室的輸出路數，在結構設計上根據變壓器容量大小和用戶使用需求的不同而不同。變壓器容量小，用戶需求輸出路數較少的可少設；而變壓器容量大，用戶要求輸入出路數多的，可考慮設計路數多一些，還可考慮按帶走廊操作形式進行布局。

特點

箱式變電站主要由多回路高壓開關系統、鎧裝母線、變電站綜合自動化系統、通訊、遠動、計量、電容補償及直流電源等電氣單元組合而成，安裝在一個防潮、防銹、防塵、防鼠、防火、防盜、隔熱、全封閉、可移動的鋼結構箱體內，機電一體化，全封閉運行，主要有以下特點：

技術先進安全可靠

箱體部分采用目前國內領先技術及工藝，外殼一般采用鍍鋁鋅鋼板，框架采用標準集裝箱材料及制作工藝，有良好的防腐性能，保證20年不銹蝕，內封板采用鋁合金扣板，夾層采用防火保溫材料，箱體內安裝空調及除濕裝置，設備運行不受自然氣候環境及外界污染影響，可保證在-40℃～+40℃的惡劣環境下正常運行。箱體內一次設備采用全封閉高壓開關柜（如：xgn型）、干式變壓器、干式互感器、真空斷路器，彈簧操作機構、旋轉隔離開關等國內技術領先設備，產品無裸露帶電部分，為全封閉、全絕緣結構，完全能達到零觸電事故，全站可實現無油化運行，安全性高，二次采用微機綜合自動化系統，可實現無人值守。

自動化程度高

全站智能化設計，保護系統采用變電站微機綜合自動化裝置，分散安裝，可實現"四遙"，即遙測、遙信、遙控、遙調，每個單元均具有獨立運行功能，繼電保護功能齊全，可對運行參數進行遠方設置，對箱體內濕度、溫度進行控制和遠方煙霧報警，滿足無人值班的要求；根據需要還可實現圖像遠程監控。

工廠預制化

設計時，只要設計人員根據變電站的實際要求，作出一次主接線圖和箱外設備的設計，就可以選擇由廠家提供的箱變規格和型號，所有設備在工廠一次安裝、調試合格，真正實現變電站建設工廠化，縮短了設計制造周期；現場安裝僅需箱體定位、箱體間電纜聯絡、出線電纜連接、保護定值校驗、傳動試驗及其它需調試的工作，整個變電站從安裝到投運大約只需5～8天的時間，大大縮短了建設工期。

組合方式靈活

箱式變電站由于結構比較緊湊，每個箱均構成一個獨立系統，這就使得組合方式靈活多變，一方面，我

們可以全部采用箱式，也就是說，35kv及10kv設備全部箱內安裝，組成全箱式變電站；也可以僅用10kv開關箱，35kv設備室外安裝，10kv設備及控保系統箱內安裝，對于這種組合方式，特別適用于農網改造中的舊站改造，即原有35kv設備不動，僅安裝一個10kv開關箱即可達到無人值守的要求?？傊涫阶冸娬緵]有固定的組合模式，使用單位可根據實際情況自由組合一些模式，以滿足安全運行的需要。

投資省見效快

箱式變電站較同規模常規變電所減少投資40%～50%，以35kv單主變4000kva規模變電所計算，土建工程（包括征地費用）箱式變電站要比常規變電所節約100余萬元；若從竣工投產角度分析，保守估計按每站提前4個月投運計算，若平均負荷2000kw，售電利潤0.10元/kw.h，三個月可增加凈利潤60余萬元；從運行角度分析，在箱式變電站中，由于先進設備的選用，特別是無油設備運行，從根本上徹底解決了常規變電所中的設備滲漏問題，變電站可實行狀態檢修，減少維護工作量，每年可節約運行維護費用10萬元左右，整體經濟效益十分可觀。

占地面積小

以4000kva單主變規模變電所為例，建設一座常規35kv變電所，大約需占地3000m左右，而且需要進

行大規模的土建工程；而選用箱式變電站，主變箱和開關箱兩箱體占地面積***小可至100m，包括35kv其他設備總占地面積為300m，僅為同規模變電所占地面積的1/10，可充分利用街心、廣場及工廠角隅即可安裝投產，符合國家節約土地的政策。
