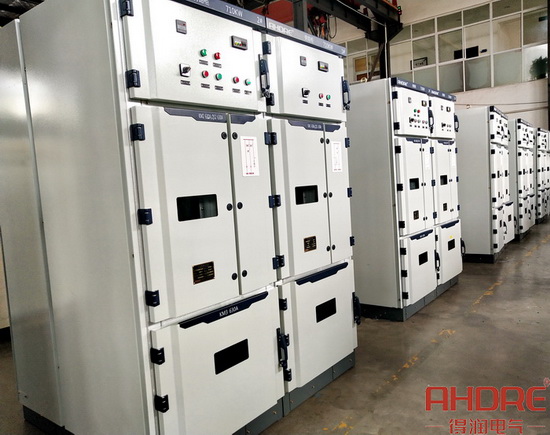

10KV旁路柜主要用于UPS電源供電系統中，當UPS檢修或發生故障時可以隨時持續供電，簡稱為交流金屬封閉自動旁路柜- ACS580MV旁路柜。在進行變頻調速改造后，電動機與母線之間除了原來的高壓斷路器外，且需要增加一套高壓變頻調速裝置。因此在變頻器使用量劇增的市場中，在變頻器和電機、母線之間增加了一套切換裝置是很有必要的。下面帶大家了解一下10KV旁路柜的結構組成吧。

1、外殼及其它

旁路柜的外殼可選用優質冷軋鋼板或進口敷鋁鋅鋼板經CNC機床加工，采取多重折邊工藝。這樣使整個柜體不僅具有精度高、很強的抗腐蝕與抗氧化作用，而且由于采用重折邊工藝，使柜體比其它同類設備柜體整體重量輕、機械強度高、外形美觀。柜體采用組裝式結構，用鉚螺母和高強度的螺栓聯接而成。這樣使加工生產周期短、零部件通用性強、占地面積小，便于組織生產。

2、隔室

旁路柜分為二個獨立的隔室，開關室及繼電器室。

3、開關室

開關裝于開關室中,通過門上觀察窗，可以觀察隔室內開關所處位置、合、分閘顯示、儲能狀況。開關安裝位置充分考慮維護及檢修方便。

4、繼電器室

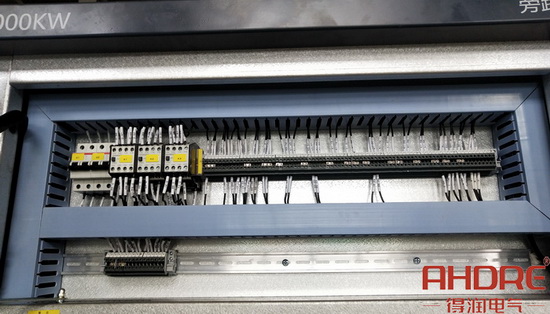

繼電器儀表室內可安裝二次控制元件、儀表、帶電指示器，以及特殊要求的二次設備。控制線路敷設在足夠空間內，方便客戶外引控制電纜的連接和敷設。

5、防止誤操作聯鎖裝置

旁路柜內裝有安全可靠的聯鎖裝置，完全滿足“五防”的要求。帶電顯示器及電磁鎖閉鎖后門，帶電情況下不允許開啟后門，以防誤入帶電間隔。各開關間聯鎖齊全，防止誤分誤合開關，導致旁路失敗。

6、自動旁路柜儀表室門上裝有遠方就地轉換開關，以實現遠程或就地操作模式的切換。

7、泄壓裝置

開關室上方均設有泄壓裝置，當斷路器或母線發生內部故障電弧時，伴隨電弧的出現，開關柜內部氣壓升高，裝設在門上的特殊密封圈把柜前面封閉起來，頂部裝設的泄壓金屬板將被自動打開，釋放壓力和排泄氣體，以確保操作人員和開關柜的安全。

8、帶電顯示裝置

旁路柜內設有檢測一次回路運行狀況的帶電顯示裝置。該裝置由高壓傳感器和帶電顯示器兩單元組成，通過導線連接為一體。該裝置不但可以指示高壓回路是否帶電，而且，還可以與電磁鎖配合，實現強制閉鎖，達到防止誤入帶電間隔，從而提高配套產品的防誤性能。

9、防止凝露

為了防止在高濕度或溫度變化較大的氣候環境中產生凝露現象而帶來的危險，在柜內裝設加熱器，防止凝露發生。同時，還可配備凝露監控傳感裝置與加熱器相配套，實現自動監控。

10、接地裝置

在電纜室內單獨設有40X6mm2的接地銅排，此排能貫穿相鄰各柜，并與柜體良好接觸。此接地排供直接接地之元器件使用。同時，由于整個柜體用敷鋁鋅板或鋼板相拼接，這樣使整個柜體都得在良好接地狀態之中，確保運行操作人員觸及柜體的安全。

安徽得潤電氣設計的10KV旁路柜，系3.6~12kV三相交流50(60)Hz旁路供電裝置。主要用于發電廠、水廠、工礦企事業電動機變頻柜的旁路。在設計方案上，得潤電氣根據客戶的需求提供不同的產品方案，如自動旁路、手動旁路、一拖二旁路等方案。想要了解更多產品技術知識，歡迎來電咨詢！
