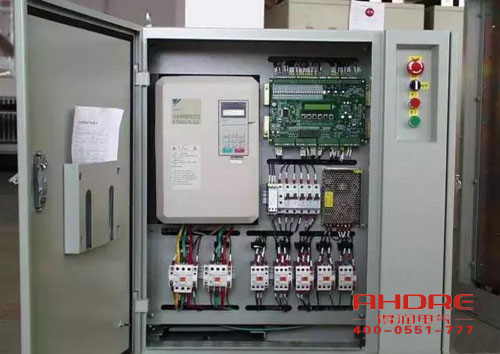

安徽得潤電氣技術有限公司是ABB公司傳動授權系統集成商和ABB授權傳動服務中心。在國內變頻控制柜方面享有新的技術支持。今天為大家分享的是變頻控制柜在設計時要注意的幾大重點問題：

一、散熱問題

變頻器的發熱是由內部的損耗產生的。在變頻器中各部分損耗中主要以主電路為主，約占98%，控制電路占2%。為了保證變頻器正?？煽窟\(yùn)行，必須對變頻器進行散熱我們通常采用風扇散熱；變頻器的內裝風扇可將變頻器的箱體內部散熱帶走，若風扇不能正常工作，應立即停止變頻器運行；大功率的變頻器還需要在控制柜上加風扇，控制柜的風道要設計合理，所有進風口要設置防塵網，排風通暢，避免在柜中形成渦流，在固定的位置形成灰塵堆積；根據變頻器說明書的通風量來選擇匹配的風扇，風扇安裝要注意防震問題。

二、電磁干擾問題

1、變頻器在工作中由于整流和變頻，周圍產生了很多的干擾電磁波，這些高頻電磁波對附近的儀表、儀器有一定的干擾，而且會產生高次諧波，這種高次諧波會通過供電回路進入整個供電網絡，從而影響其他儀表。如果變頻器的功率很大占整個系統25%以上，需要考慮控制電源的抗干擾措施。

2、當系統中有高頻沖擊負載如電焊機、電鍍電源時，變頻器本身會因?yàn)楦蓴_而出現保護，則考慮整個系統的電源質量問題。

三、防護問題需要注意以下幾點

3.1防水防結露：如果變頻器放在現場，需要注意變頻器柜上方不的有管道法蘭或其他漏點，在變頻器附近不能有噴濺水流，總之現場柜體防護等級要在IP43以上。微信號技成培訓值得你關注！

3.2 防塵：所有進風口要設置防塵網阻隔絮狀雜物進入，防塵網應該設計為可拆卸式，以方便清理，維護。防塵網的網格根據現場的具體情況確定，防塵網四周與控制柜的結合處要處理嚴密。

3.3防腐蝕性氣體：在化工行業這種情況比較多見，此時可以將變頻柜放在控制室中。

四、變頻器接線規范

信號線與動力線必須分開走線：使用模擬量信號進行遠程控制變頻器時，為了減少模擬量受來自變頻器和其它設備的干擾，請將控制變頻器的信號線與強電回路（主回路及順控回路）分開走線。距離應在750px以上。即使在控制柜內，同樣要保持這樣的接線規范。該信號與變頻器之間的控制回路線最長不得超過50m。

信號線與動力線必須分別放置在不同的金屬管道或者金屬軟管內部：連接PLC和變頻器的信號線如果不放置在金屬管道內，極易受到變頻器和外部設備的干擾；同時由于變頻器無內置的電抗器，所以變頻器的輸入和輸出級動力線對外部會產生極強的干擾，因此放置信號線的金屬管或金屬軟管一直要延伸到變頻器的控制端子處，以保證信號線與動力線的徹底分開。

4.1模擬量控制信號線應使用雙股絞合屏蔽線，電線規格為0.75mm2。在接線時一定要注意，電纜剝線要盡可能的短（5-7mm左右），同時對剝線以后的屏蔽層要用絕緣膠布包起來，以防止屏蔽線與其它設備接觸引入干擾。

4.2為了提高接線的簡易性和可靠性，推薦信號線上使用壓線棒端子。

五、變頻器的運行和相關參數的設置

變頻器的設定參數多，每個參數均有一定的選擇范圍，使用中常常遇到因個別參數設置不當，導致變頻器不能正常工作的現象。

5.1控制方式：即速度控制、轉距控制、PID控制或其他方式。采取控制方式后，一般要根據控制精度，需要進行靜態或動態辨識。

5.2最低運行頻率：即電機運行的最小轉速，電機在低轉速下運行時，其散熱性能很差，電機長時間運行在低轉速下，會導致電機燒毀。而且低速時，其電纜中的電流也會增大，也會導致電纜發熱。微信號技成培訓值得你關注！

5.3最高運行頻率：一般的變頻器最大頻率到60Hz，有的甚至到400 Hz，高頻率將使電機高速運轉，這對普通電機來說，其軸承不能長時間的超額定轉速運行，電機的轉子是否能承受這樣的離心力。

5.4載波頻率：載波頻率設置的越高其高次諧波分量越大，這和電纜的長度，電機發熱，電纜發熱變頻器發熱等因素是密切相關的。

5.5電機參數：變頻器在參數中設定電機的功率、電流、電壓、轉速、最大頻率，這些參數可以從電機銘牌中直接得到。

5.6跳頻：在某個頻率點上，有可能會發生共振現象，特別在整個裝置比較高時；在控制壓縮機時，要避免壓縮機的喘振點。

今天的干貨分享就到這里了。如果您對變頻柜還有哪些問題可以聯系我們400-0551-777。而且我公司還有ABB變頻柜配套旁路柜供您選購哦。
