一、按工作電壓選擇

選用的高壓電器及開關柜，其額定電壓應符合所在回路的系統標稱電壓，其高壓電器及開關柜的最高電壓應不小于所在回路的系統最高電壓。

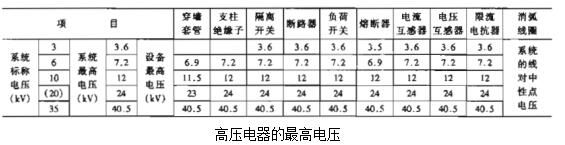

高壓電器的最高電壓

二、按工作電流選擇

高壓電器及導體的額定電流不應小于該回路的最大持續工作電流，由于高壓開斷電器沒有連續過載能力，在選擇其額定電流時，應滿足各種可能運行方式下回路持續工作電流的要求

三、按開斷電流選擇

用短路電流校驗開斷設備的開斷能力時，應選擇在系統中流經開斷設備的短路電流最大的短路點進行校驗。

1、 高壓斷路器

高壓斷路器的額定開斷電流，包括開斷短路電流的交流分量有效值和開斷直流分量百分比兩部分構成。

當短路電流中直流分量不超過交流分量幅值的20%時，可只按開斷短路電流的交流分量有效值選擇斷路器；當短路電流中直流分量超過交流分量幅值的20%時，應分別按額定短路開斷電流的交流分量有效值和開斷直流分量百分比選擇。

2、 高壓負荷開關

高壓負荷開關能帶負荷操作，但不能開斷短路電流，因此其開斷能力應按切斷最大可能

的過負荷電流來校驗。

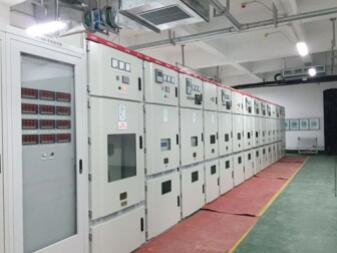

安徽得潤電氣技術有限公司是一家專注電氣工程咨詢、設計、制造、安裝調試一站式服務的高新技術企業。對在各種場合如何選擇高低壓電器以及開關柜有著豐富的理論知識和工作經驗，生產的不同電壓等級的高壓開關柜、高壓無功補償裝置適合多種工業、民建等場合。
