10KV中壓開關柜是完全被接地的金屬外殼封閉的開關設備（除進線柜外），其作用是接受和分配電能，能夠?qū)﹄娏﹄娐穼崿F(xiàn)控制、保護、測量、監視。10KV中壓開關柜是配電設備中一種，配電設備按等級可以分為低壓、中壓、高壓、超高壓、特高壓等型號。下面就帶大家了解10KV中壓開關柜的分類和型號兩方面的基礎知識。

一、中壓開關柜分類

1.1按產品名稱分類

（1）鎧裝式交流金屬封閉開關設備

所有隔室由金屬隔板隔開，并分別接地。如:KYN28A-12（24）。

（2）間隔式交流金屬封閉開關設備

隔室隔板具有一個或多個非金屬隔板(SMC等絕緣材料)。如:JYN1-40.5。

（3）箱式交流金屬封閉開關設備

除鎧裝式、間隔式以外的交流金屬封閉開關設備；如一些開閉所等。

1.2 按絕緣類型分類

（1）氣體絕緣開關柜

優點：體積小，用料少，幾乎不受環境影響；缺點是氣體對環境有害（現在在充氣環網柜上也出現了新型環保氣體），加工工藝復雜些。一旦出問題，處理非常麻煩。

（2）空氣絕緣開關柜

優點：加工簡單，檢修、維護、更換方便；缺點：體積大，占地面積大，受環境影響大。

（3）固體絕緣開關柜（新型開關柜）

優點：體積??；缺點電量參數做不大，一般只能做到1250A，31.5KA開斷。

1.3按結構特征分

（1）移開式（手車式）

斷路器、PT、計量CT及PT、隔離等均采用手車式，檢修方便，

但機械件較多，梅花觸頭及活門機構等易出故障。

（2）固定式

SF6負荷開關、斷路器、CT、PT等均采用固定式安裝。特點：運行可靠，維修不方便。

二、中壓開關柜型號

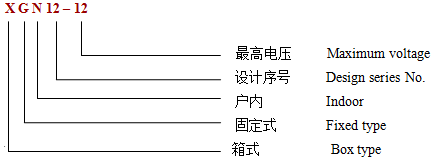

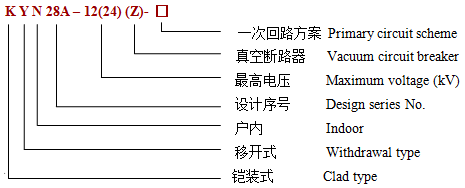

1、型號

2、系統額定電壓與開關柜最高電壓區別

2.1系統額定電壓：系統正常運行時的工作電壓，也是負截設備的工作電壓。

2.2最高工作電壓：開關設備最大持續運行電壓。超過此電壓屬于不正常狀態。

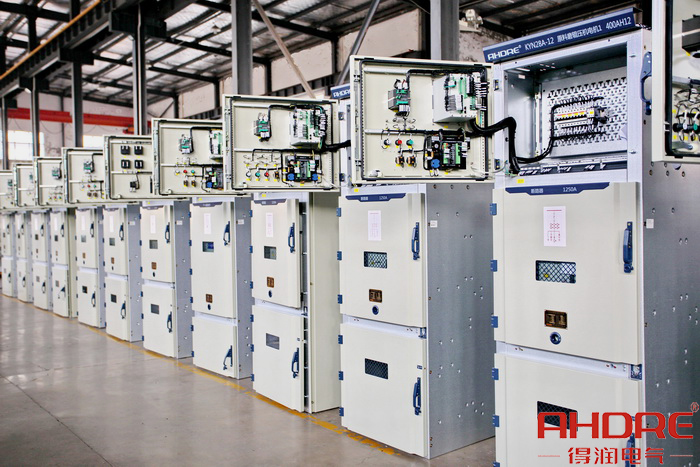

以上就是10KV中壓柜的基礎知識講解，KYN12A-12（24）空氣絕緣中置式開關柜是10KV中壓柜常見的一種，其柜型和配電方案也是經過一代代研發升級，不斷完善配電的穩定和安全，減少現場運維人員接觸風險，同時為用電安全提供保障。
