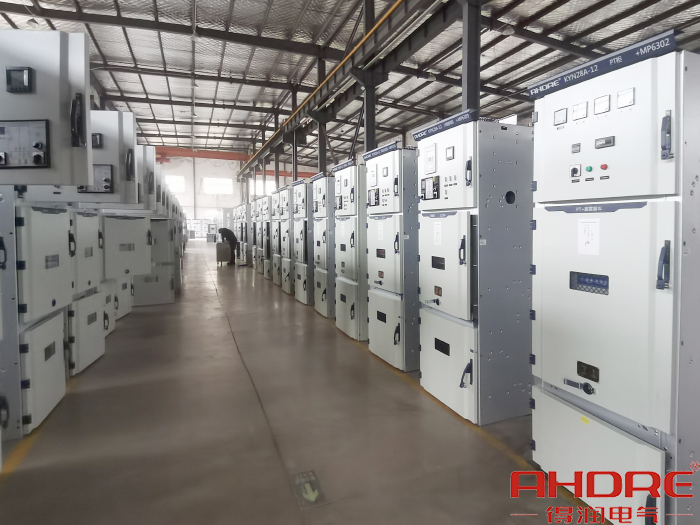

近日，得潤電氣的高壓生產車間正在生產一批10kV 鎧裝式高壓柜，將投運于水泥粉磨站配電項目。公司技術人員根據用戶的配電需求，設計了一套完善、可靠的配電方案。此次提供高壓成套設備包含進線柜、饋線柜、聯絡柜、隔離柜等配電裝置，柜內由四個隔室組成，所有隔室由金屬隔板隔開。

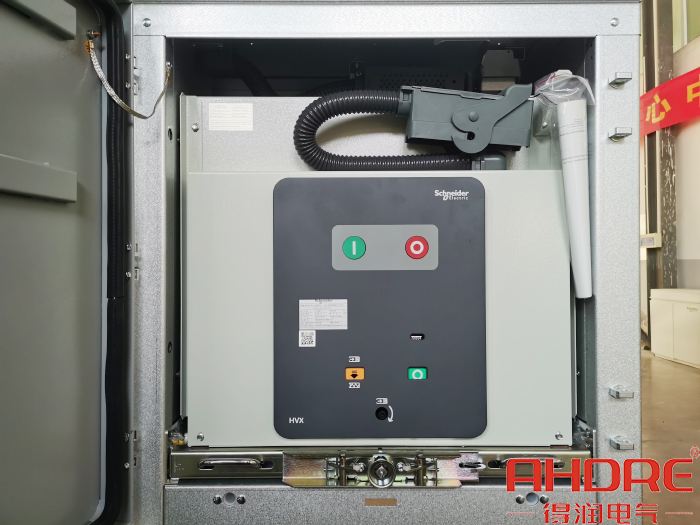

一、斷路器室

在斷路器室內安裝了特定的導軌，供斷路器手車在內滑行與工作。手車能在工作位置、試驗位之間移動。靜觸頭的隔板安裝在手車室的后壁上。手車從試驗位置移動到工作位置過程中，隔板自動打開，反方向移動手車則完全復合，從而保障了工作人員不觸及帶電體。

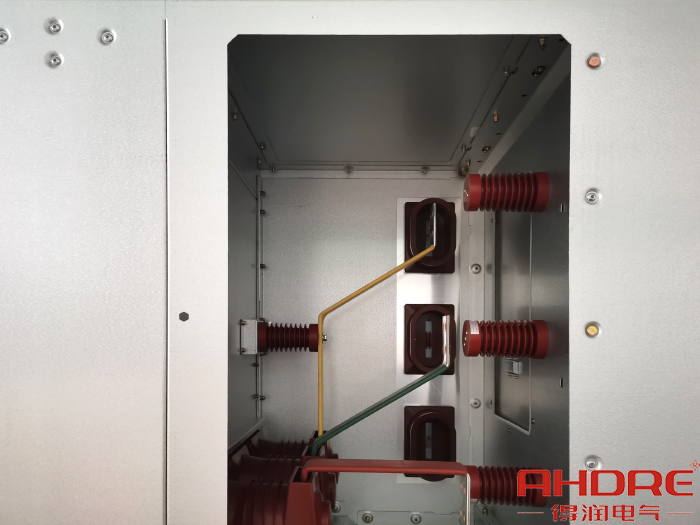

二、母線室

母線室布置在開關柜的背面上部，作安裝布置三相高壓交流母線及通過支路母線實現與靜觸頭連接之用。在母線穿越開關柜隔板時，用母線套管固定。如果出現內部故障電弧，能限制事故蔓延到鄰柜，并保障了母線的機械強度。

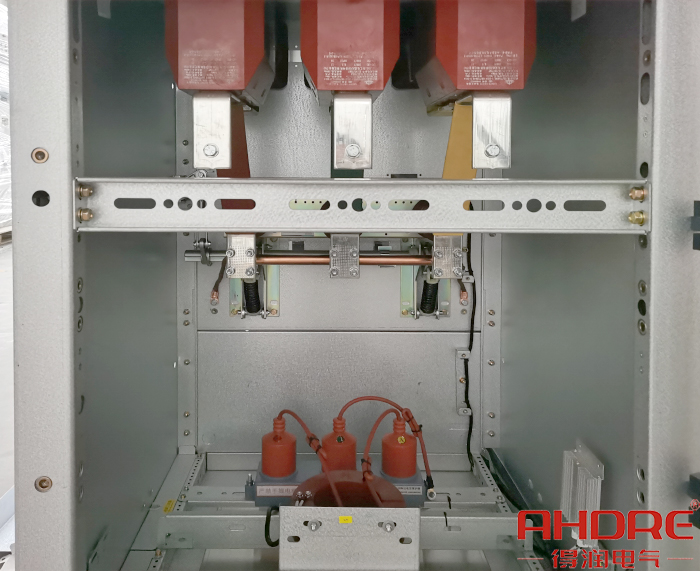

三、電纜室

電纜室內可安裝電流互感器、接地開關、避雷器、零序互感器以及電纜等附屬設備。并在其底部配制開縫的可卸鋁板，確保現場施工的方便。

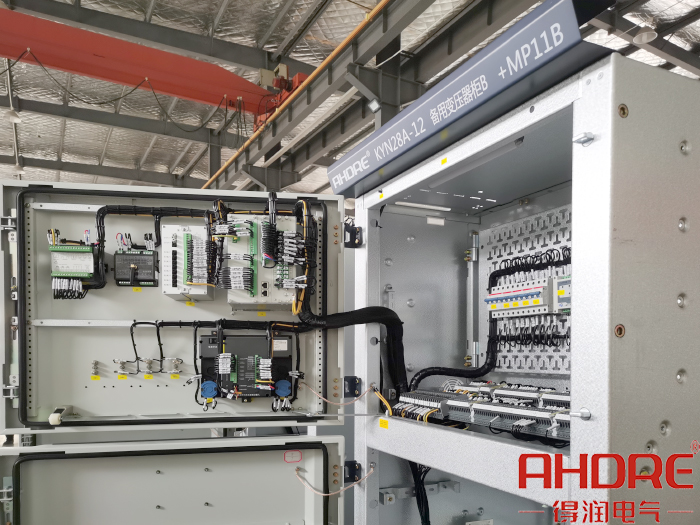

四、儀表室

儀表室的面板上，安裝有微機保護裝置、一邊、指示燈、保護出口壓板，室內安裝有端子排、儲能電源開關柜、綜?；芈分绷麟娫撮_關、以及特殊要求的二次設備。

此次提供的10kV戶內鎧裝式高壓柜具有IP41的防護等級，打開門要防護等級IP20，意指外殼能防1毫米的固定異物進入，同時防止天花板的垂直滴水。打開門后可防止12.5毫米的物體進入帶電隔室。為了滿足現場的配電要求，得潤電氣嚴格把控每個工作環節，堅持提供貼切的產品和服務。
