箱式變電站是現在工礦企業、城市配電、公園、居民住宅區等場所常用的設備，憑借重量輕、安裝維護方便、外形美觀等特點，被廣泛行業領域使用。設備所運至現場后，只要吊裝到預先施工好的基礎上，便可進行接線工作。省卻了了變電站建造施工、電氣設備安裝方面的工作，節省了工期。那么箱式變電站具體有哪些特點呢？

一、分類

1、拼裝式。將高低壓成套裝置和變壓器裝入金屬箱體，高低壓配電裝置中留有操作走廊，這種箱變體積較大，現很少采用。

2、組合裝置型。不使用現有成套裝置，而將高低壓控制、保護電器設備直接裝入箱內，成為一個整體。設計按免維護考慮，無操作走廊，箱體小，又叫歐式箱變或普通型箱變。

3、一體型。簡化高壓控制、保護裝置，將高低壓配電裝置與變壓器主體一齊裝入變壓器油箱，成為一個整體，體積更小，接近同容量油浸變壓器，是歐式箱變的1/3。又叫美式箱變或緊湊型箱變。

二、結構

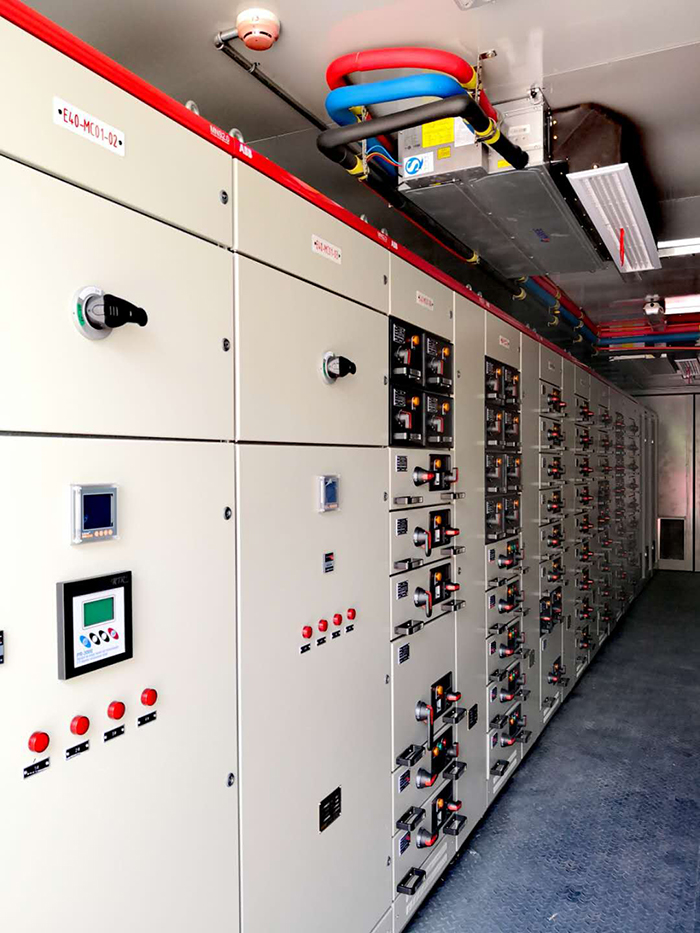

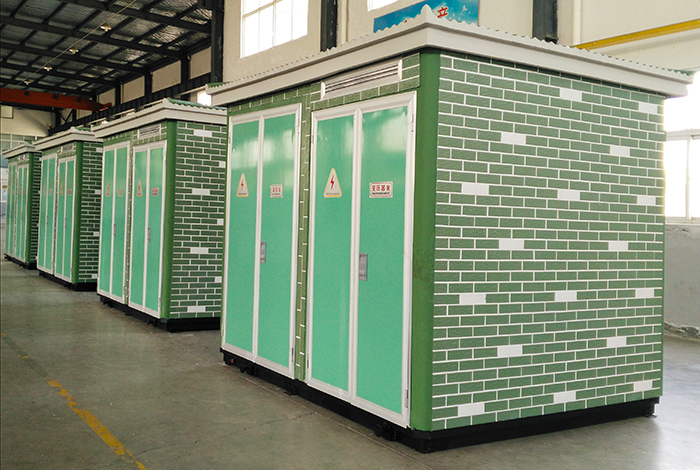

我國多用歐式箱式變電站，三部分格為一室，組成“目”或“品”字結構，常用型號有ZBW型和XWB型。外殼采用鋼板或合金板，雙層頂蓋，隔熱好，外形及色彩可與環境協調一致。高壓室，變壓器室和低壓室之間用隔板隔離成獨立的小室。為了監視和檢修，各小室設照明裝置，由門控制照明開關。

三、特點

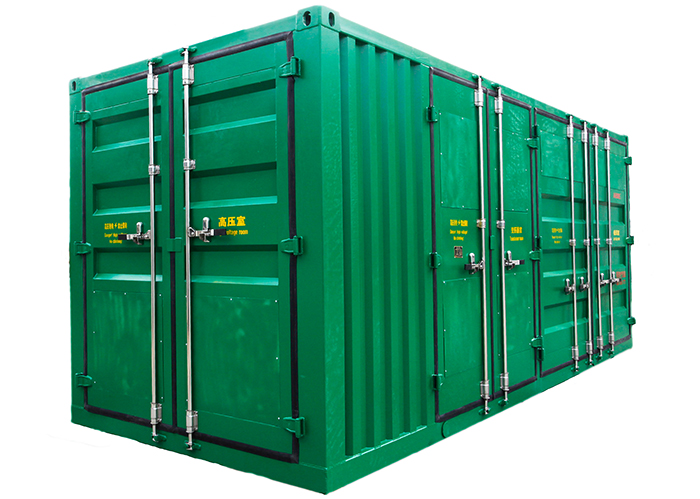

1、技術先進安全可靠。箱體部分采用目前國內領先技術及工藝，外殼一般采用采用耐候鋼結構，具有防風、防震能力。框架采用標準集裝箱材料及制作工藝，有良好的防腐性能，20年不銹蝕。

2、組合方式靈活。箱式變電站結構比較緊湊，每個箱均構成一個獨立系統，這就使得組合方式靈活多變，使用單位可根據實際情況自由組合一些模式，以滿足安全運行的需要。

3、主要電氣設備均已就位，降低了現場電氣安裝的工作量。

4、已組裝完成的電控設備，在工廠就可以進行調試檢測，大大縮短了現場的調試時間。

隨著EPC工程總承包模式在國外項目上的推廣，用戶對這種模式普遍具有較高的接受度。在保證質量的前提下，減少現場工作量，提高安裝效率，成為大家深入探索并解決的問題。而箱式變電站憑借自身的優勢，被各變電站領域所應用。
