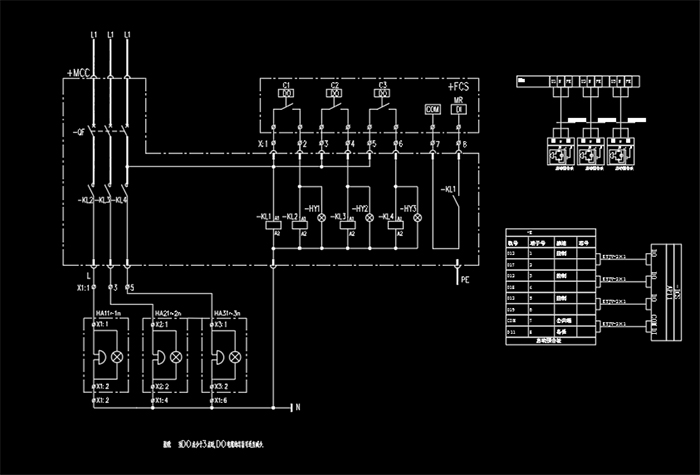

配電柜的電氣原理圖是設計人員根據控制線圖工作原理繪制而成的，方便配電柜的生產安裝及后期調試檢測的維護工作。電氣原理圖一般分主回路和輔回路，輔回路的是要作用就是控制主回路，而主回路中一般通過大電流，用來控制回路中大功率或主要用電設備。下面介紹如何看懂并掌握電氣原理圖的知識。

一、主回路的步驟

1、從主電路入手，根據每臺電動機和電磁閥等執行電器的控制要求去分析它們的控制內容，控制內容包括起動、方向控制、調速和制動等。

2、看主回路中的用電設備是用什么電器控制的。

3、看主回路中其它的電器，并且了解它們起什么作用

二、輔回路的步驟

1看電源。首先要看清電源是什么電源，是直流的還是交流的，其次要看清電源是從何處接來，電壓有多大。通常，從主回路的兩根相線上接來的電源，其線電壓為 380伏，從主回路的一根相線和-根地線上接來的電源，其相電壓為220伏。

2根據輔助回路的回路研究主回路的動作情況。在回路圖中，輔助回路不要胡子眉毛一把抓，先從小的回路看起，把每一個小回路的功能了解清楚。

三、看圖的技巧

1、先主回路后控制回路

先看主回路，后看控制回路。主回路動作原理相對很簡單，可以快速的把握整個電路是做什么的，這樣比較好聯想到類似的基本控制電路，這樣的話去看二次控制回路就相對簡單多了。

2、從上到下看圖。

正規的電路圖都是從上到下逐步闡明電路的保護，控制和原理的。二次回路的控制也同樣如此，從上到下看電路圖的話能夠事半功倍。

3、二次回路分部分。

一般的電路圖都會在圖紙的右側或者下側標明相應的回路是做什么的，或者具有什么作用。

這個時候分部分來看，將控制回路分開為：保護電路，測量電路，控制電路等部分來看，有助于快速的把握原理。

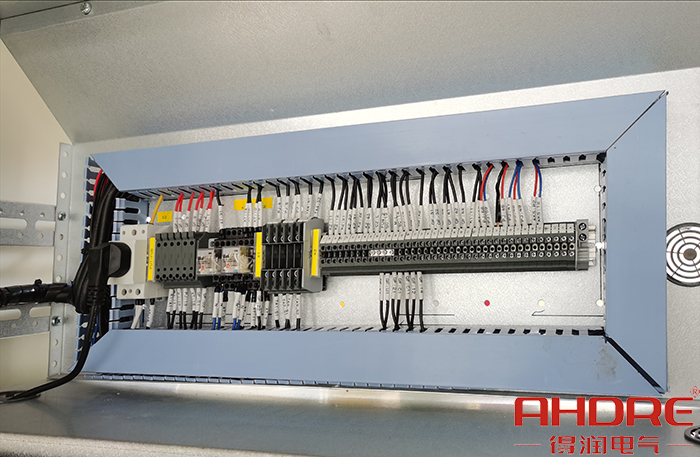

4、快速看圖需要把握線號。

正規電路圖中，任何一條線，任何一個接線端子都是有線號的，線號就是導線的名字，同樣的線號就是同樣的分支和作用?？焖購木€號切入看復雜的電路圖也是一個好方法。

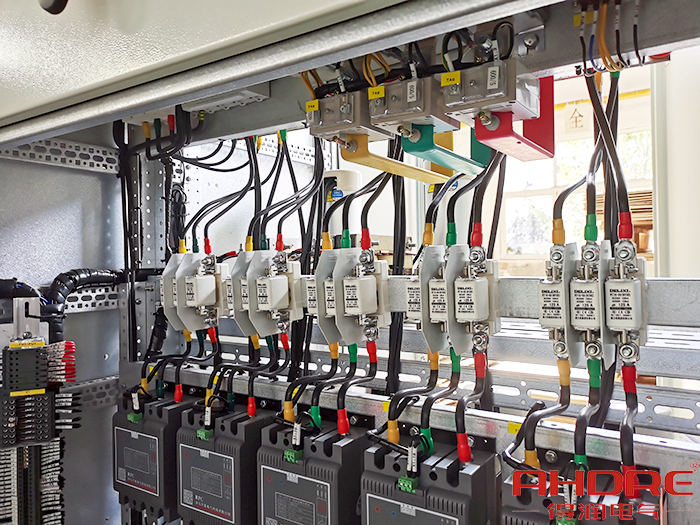

總體來看，主回路就是用電設備的直接供電回路，是“大”電流流通回路；控制回路就是控制主回路上的接觸器、繼電器等部件的回路，是“小”電流通道。一次回路一般就是主回路，二次回路一般就是控制回路。
