近日，得潤電氣有幸成為上海商發LCI項目的旁路成套設備供應商。在了解到用戶對控制系統的需求后，充分考慮現場配電情況，不斷優化設計方案，最終設計并生產出這套非標旁路裝置—KYN28A-12高壓軟啟切換柜。

一、柜體結構

我公司旁路柜的方案是多種多樣的，通常一臺柜體可以安裝兩個或三個固定式斷路器（接觸器），這樣做的好處是結構緊湊，可以最大限度地降低用戶成本投入；而這次的自動旁路方案中要求是：三段母線、兩臺電機、一套變頻軟啟，且需要實現線路變-工頻的無擾動自動切換。

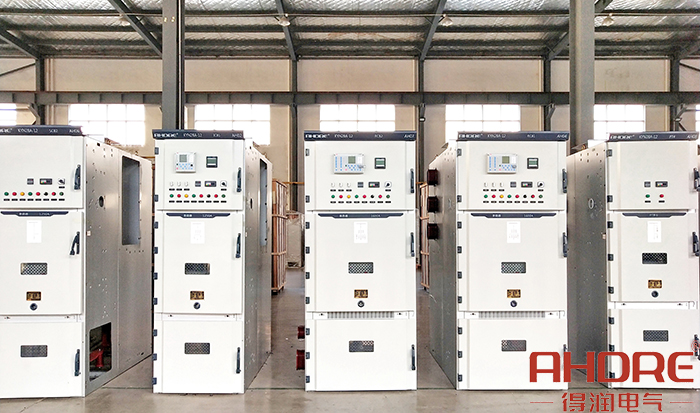

因此，斷路器和三段母線PT采用了手車式結構，方便現場運維人員的檢修和維護。整套軟啟切換裝置，采用了8臺KYN28A-12高壓柜，由1臺變頻電源輸入開關柜、2臺啟動開關柜、2臺工頻運行開關柜、三臺母線PT柜共同組成這套一拖二自動軟啟切換柜。

二、工作原理

變頻啟動其中1#電機時，高壓變頻器電壓輸出的起始相位角、頻率及幅值都不一致，經變頻調速后到電網同步電源后合1#工頻開關，工頻、變頻同時供電，再切除變頻，使變頻退出運行。然后再利于變頻啟動2#電機，經變頻調速到電網同步頻率后合2#工頻開關，與變頻器并列運行，最后切除變頻，使變頻器退出運行。至此二臺電機工頻運行，啟動結束。

由于用戶提出的要求是不允許工頻直啟，而三臺母線PT柜和裝于啟動開關柜的PT可以為變頻/工頻切換的同期裝置提供數據支持。通過變頻器自動控制裝置對軟啟出口電壓相位及頻率的分析，及控制軟啟使其與對應工頻側電壓、頻率、幅值保持一致，以滿足用戶的軟啟控制需求。

三、特點

（1）秉承了標準的KYN28A-12鎧裝移開式中置柜型的所有優點，靈活方便，具有良好的互換性，大大提高供電的可靠性；

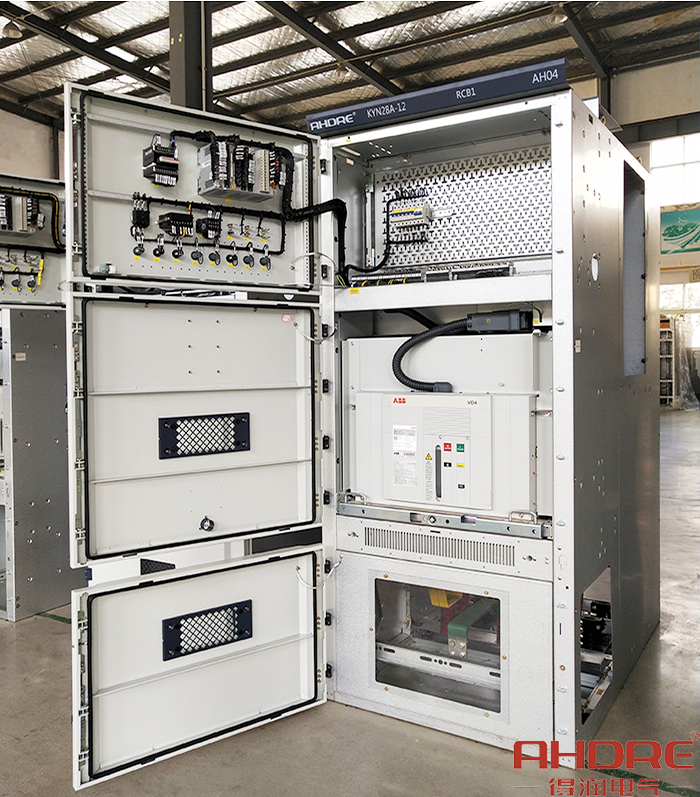

（2）結構布局采用高壓室和低壓室完全隔離的結構設計，高低壓信號通過光纖隔離和傳輸，使高壓電路和低壓控制電路電氣上實現完全隔離；

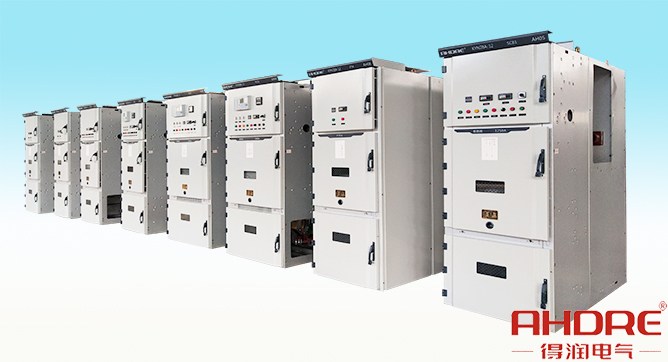

（3）8臺柜子一個排列，柜內布局合理，控制簡單可靠。

此次的設計方案，以滿足客戶的需求為出發點，結合現場的電機負載情況，基于多年的技術研發和項目實踐，得潤電氣順利完成了旁路方案的又一創新。KYN28A-12高壓柜與旁路切換系統的技術融合，實現零擾動的切換功能，提高運維人員工作的效率，同時為用電安全提供了保障。
