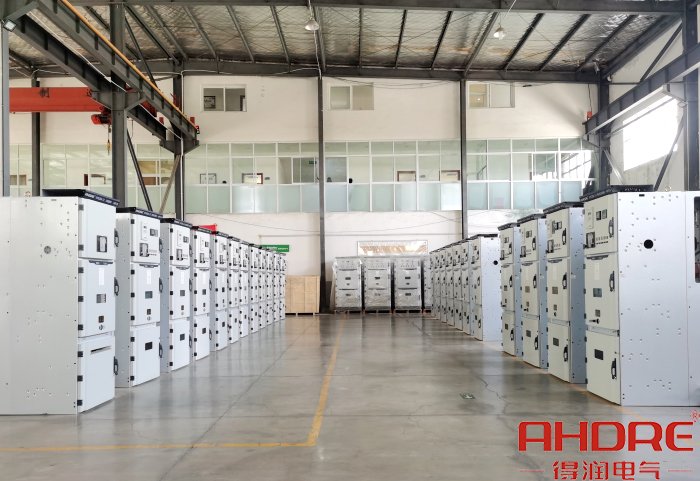

開關設備的出廠檢驗一直都是得潤嚴把質量關的重中之重。一臺開關設備，一次工藝的檢驗比較直觀，結合系統圖，依據相關標準即可。但是其控制回路的檢驗就比較麻煩，這就不得不提到我今天要介紹的——調試車！

高壓開關設備因其在生活生產中的重要性，所以控制回路須采用直流供電，這就要求我們的調試設備必須能提供一個可調節的直流電源。因此我們需要一只單相調壓裝置和一套整流二極管。單相調壓裝置用來調節輸入的電壓，調節范圍0~380V。再利用二極管單向?qū)щ娦?，可以把方向交替變化的交流電變換成單一方向的脈沖直流電，而為了使這個直流電更加平滑，我們再在新產生的直流電源兩端加裝一只電解電容。這樣高壓開關設備控制回路的直流電源就解決了。當然，這樣并不完美，為了安全考慮，我們可以加裝一只電阻，使用完畢后再將線路中儲存的電放完！

大家都知道，高壓開關柜的多功能表和繼保采集的電壓信號來源于電壓互感器。電壓互感器反映在低壓側的電壓為100V。我們在調試中當然不可能真的去接入一個高壓電源來測試，這樣既不經濟也不安全。我們只需要提供一個100V電壓直接接入繼?；蚨喙δ鼙淼妮斎攵司涂梢粤?。（這里多說一句，千萬不要直接接入開關柜電壓互感器的低壓側，這樣做會導致高壓側產生高電壓，這可不是鬧著玩的?。┠敲催@100V電壓哪里來？只需要在這輛調試車里裝一臺電壓互感器就可以了，這個電壓互感器需要做的就是把380V轉變?yōu)?00V。

電壓信號有了，下面就要解決電流信號的問題。這個問題就好解決多了，只需要把一個小于5A的電流接入電流互感器二次側就可以了。

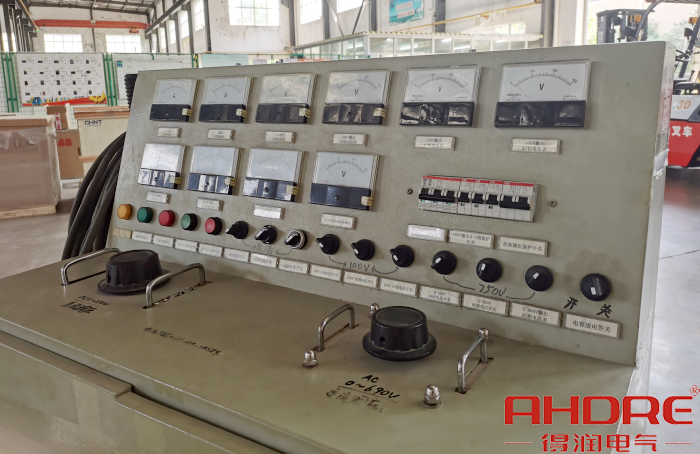

綜上，調試過程中需要的電源，信號源都完美解決。我們把上面說到的東西塞到一個箱子里，下面做四個輪子，一輛調試車就做出來了！事情就這么簡單，當然我們還要用血管把這些核心器官聯系起來，需要主令元件來控制，需要繼電器做一個簡單的保護還需要些電流電壓表和指示燈來把我們需要的數據直觀表現出來?？矗∑鋵嵈蠹已劾锷衩氐?ldquo;神器”就是用這些平凡的東西做出來的，里面涉及的知識呢？貌似大家高中也都接觸過！

在工作和生活中，也許你、我只是一個平凡的個體，但就算是再普通的沙礫，也是構建高樓大廈不可或缺的一員，我們不該妄自菲薄，我們不該自怨自艾，我們要做的就是發揮自身的優勢，結合大家的力量用平凡來鑄就神奇！
