安徽得潤是ABB的低壓授權盤廠，ABB的緊密合作伙伴，做為ABB低壓抽出式開關柜MNS2.0的授權生廠商，在技術上得到了ABB公司的全力支持，多年來的生產制作也做了較多的改進，得到了市場的全面認可。MNS的特點突出，也是近年來市場普遍推廣使用的重要原因。

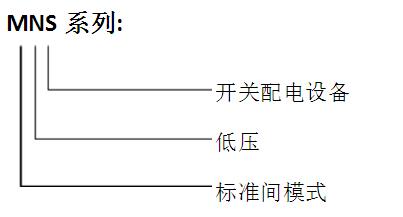

MNS按ABB轉讓技術制造，以前ABB公司的低壓柜型號為MNX，為了避免混亂，國內廠家就取了個MNS，國產后改名叫GCS。

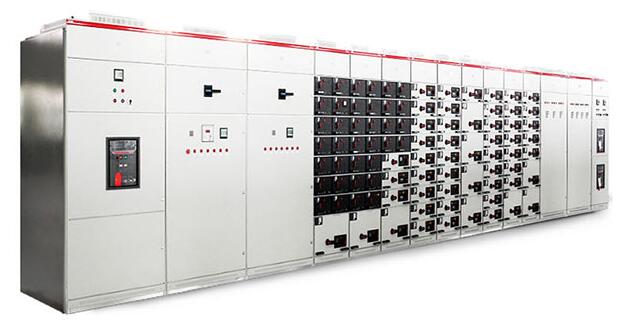

MNS型低壓抽出式成套開關設備為適應電力工業發展的需求，參考國外低壓開關柜設計并加以改進開發的高級型低壓開關柜，適應各種供電、配電的需要，能廣泛用于發電廠、變電站、工礦企業、大樓賓館、市政建設等各種低壓配電系統。

結構特點

■MNS型低壓開關柜框架為組合式結構，基本骨架由C型鋼材組裝而成。柜架的全部結構件經過鍍鋅處理，通過自攻鎖緊螺釘或8.8級六角螺栓堅固連接成基本柜架，加上對應于方案變化的門、隔板、安裝支架以及母線功能單元等部件組裝成完整的開關柜。開關柜內部尺寸、零部件尺寸、隔室尺寸均按照模數化（E=25mm）變化。

■MNS型組合式低壓開關柜的每一個柜體分隔為三個室，即水平母線室（在柜后部），抽屜小室（在柜前部），電纜室（在柜下部或柜前右邊）。室與室之間用鋼板或高強度阻燃塑料功能板相互隔開，上下層抽屜之間有帶通風孔的金屬板隔離，以有效防止開關元件因故障引起的飛弧或母線與其它線路短路造成的事故。

■MNS型低壓開關柜的結構設計可滿足各種進出線方案要求：上進上出、上進下出、下進上出、下進下出。

■設計緊湊：以較小的空間容納較多的功能單元

■結構件通用性強、組裝靈活，以E=25mm為模數，結構及抽出式單元可以任意組合，以滿足系統設計的需要

■母線用高強度阻燃型、高絕緣強度的塑料功能板保護，具有抗故障電弧性能，使運行維修安全可靠

■各種大小抽屜的機械聯鎖機構符合標準規定，有連接、試驗、分離三個明顯的位置，安全可靠。

■采用標準模塊設計:分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，可以根據要求任意組裝。

■采用高強度阻燃型工程塑料，有效加強了防護安全性能。

■通用化、標準化程度高，裝配方便。具有可靠的質量保證。

■柜體可按工作環境的不同要求選用相誚的防護等級。

■設備保護連續性和可靠性。

目前得潤公司生產的MNS柜體主要為市場上最多采用的MNS2.0柜型，也就是MNS的升級版，且得潤電氣在升級版的基礎上又根據實際使用情況做了綜合的改進和開發。

安徽得潤電氣MNS2.0的特點：

1.上通風門、電纜室門和后門，轉動部分由暗鉸鏈改為明鉸鏈，這使得門轉動平穩，轉動角度更大，同時也比以前要美觀，整體效果更加協調。

2.改進前，一次轉接件與塑料功能件直接相連。假如發生特殊故障，導致一次轉件燒毀，這樣會給現場的維修帶來較大的困難，更換時間較長。而改進后，由于一次轉件改為獨立安裝維修方便，減少了停電時間，經濟效果顯著。

3.MCC柜的一次電纜出線方便更加靈活。相比以前，除了保留原有的側出和后出的方案，更增加了同時側出和后出的混合方案，極大的方便了用戶。

4.8E、16E和24E單元抽屜內的一次電聯的規格可以根據回路的實際電流大小選擇電纜，這有利于用戶現場的維修和更改。

5.改進后，后出線方案的后門結構與以前相比，對中立柱進行了重新優化，從而增加了出線電纜的空間，便于用戶維修。

6.改進后，后出線方案的二次接插件由側面位置改到后隔板位置。這樣，不但減少了二次電纜到端子的距離，而且避免了因現場柜子并柜后無法維修的問題。（600mm寬后出線方案容易產生）。

7.可翻門式頂蓋，安裝方便，省力省時。
